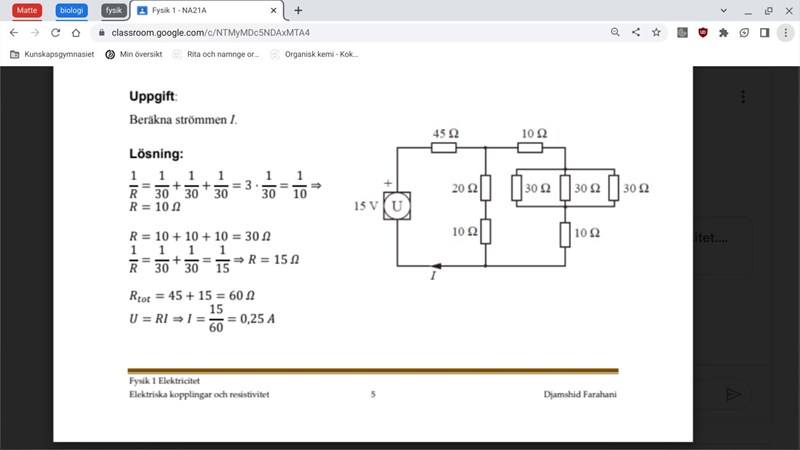

Beräkna strömmen I
Jag förstår inte hur de tänker här
De börjar med att räkna ut ersättningsresistans för de tre parallellkopplade 30 ohms motstånden och kommer fram till att de kan ersättas med ett 10 ohms motsånd.
Sen räknar de ut ersättningsmotståndet för detta 10 ohms och de två andra 10 ohms som ligger i serier med det och kommer fram till att det är 30 ohm (seriekopplade adderas)
Nu har de två paralellkopplade slingor, den ena med det nu framräknade 30 ohms motståndet och en med 20+10 ohms och de räknar från att ersättningsmotståndet för dessa blir 15 ohm.
Slutligen så ligger detta 15 ohms i serie med ett 45 ohms och det ersätts med 15+45 ohm = 60 ohm.
Kom ihåg att seriekopplade motstånd adderas och för parallellkopplade motstånd så är det inverterade värdet av ersättningsmotsåndet summan av det inverterade värdet av de parallellkopplade mostånden.
hur vet jag vilka som är seriekopplade och vilka som är parallelkopplade
Motstånd är seriekopplade om de ligger i SERIE, dvs ligger efter varann i ledningen.
------x-----x---- om x representerar motstånd, ex som 10 och 20 ohms i din krets
Det kan vara fler än två motstånd i serie.
Motstånd är parallellkopplade om de ligger PARALLELLT, dvs i varsin ledning bredvid varandra.
----X ----
--| |----
----X----
Ex som de tre 30 ohms i din krets. Det kan alltså vara fler än två grenar parallellt.
Du får tänka dig att ledningen kommer in från vänster, delar sig på två ledningar som sen går ihop till en igen efter motstånden.
Det borde finns i din ellära.
Tack så mycket, din förklaring var jätte bra :)
