Beräkna strömmen

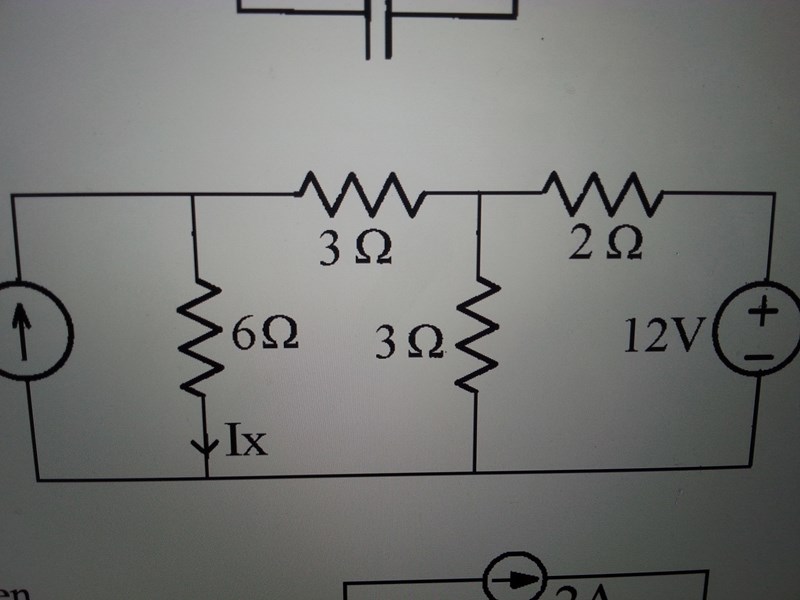

Hej; Har följande uppgift att lösa:
Hej! Skall försöka beräkna strömmen Ix: Det finns en spänningskälla så min tanke är att ta U/Rtot=I för att få huvudströmmen i kretsen, låter det som ett bra steg 1? Isf hur ska jag se vilken riktning strömmen har? den går ju från hög potential till lägre så från + borde den även gå i detta fall?men hur delar den upp sig sedan, blir lite förvirrad? tack på förhand.
Jag gissar att den runda symbolen med pilen illustrerar en voltmeter.
Då har du 3ohm i serie med 6 ohm = 9ohm
Sedan har du 9ohm parallellt med 3ohm = 9/4 ohm
Nu har du 2ohm i serie med 9/4ohm och kan räkna ut strömmen genom 2ohm.
Den strömmen delar sig i två delar varav 1/4 går genom 6ohm och 3/4 går genom 3 ohm
Tack:)
Har gjort som du beskrev nu, blev bra. Det jag funderar på nu är jag behöver ju de olika spänningarna.Den första fick jag ut genom R*I=u =cirka 5.65 v stämmer det? och strömmen till= 2.8235.
Strömmen = OK ... genom 2ohm
Spänningen ska väl beräknas över 6ohms-motståndet?
Vad blir då 6/4*strömmen du beräknat?
Kan jag inte gå en potentialvandring i första rutan, för att få spänningen där över 3 Ohms resistor.då kan jag ta u/r=I och då kan jag beräkna hur mkt ström som är över och måste gå igenom 6 Ohms motståndet.
Du behöver inte gå en potentialvandring.
Du har beräknat strömmen genom 2ohm.
Jag har tipsat dig om att den strömmen delar sig på två delar. Svaret på hur strömmen delar sig fick du av mig. Nu ska du ta reda på hur jag beräknade strömdelningen.
Då har du alla strömmar och kan beräkna U=R*I över alla motstånd.
Ja ok, det går alltså att köra strömdelning på denna? isf kör jag eftersom det är ett specialfall med 2 parallella resistorer (3ohm/9)*I?
Carina93 skrev :Hej; Har följande uppgift att lösa:
Hej! Skall försöka beräkna strömmen Ix: Det finns en spänningskälla så min tanke är att ta U/Rtot=I för att få huvudströmmen i kretsen, låter det som ett bra steg 1? Isf hur ska jag se vilken riktning strömmen har? den går ju från hög potential till lägre så från + borde den även gå i detta fall?men hur delar den upp sig sedan, blir lite förvirrad? tack på förhand.
Är inte symbolen till vänster en ideal strömkälla? Vad har den för värde? Den bidrar ju också till strömmen .
Carina93 skrev :Ja ok, det går alltså att köra strömdelning på denna? isf kör jag eftersom det är ett specialfall med 2 parallella resistorer (3ohm/9)*I?
Jo, hur mycket ström går det då genom 9 respektive 3 ohm?
