Beräkna ström via loopar

Snälla hjälp mig har varit fast i timmar, förstår inte processen alls, läraren har bara gett mig rätt svar utan förklaring

lijo01092 67 – Fd. Medlem
Postad: 25 jan 2021 19:40
lijo01092 skrev:

Snälla hjälp mig har varit fast i timmar, förstår inte processen alls, läraren har bara gett mig rätt svar utan förklaring

Stänger tråden nu, vet inte ens om facit är rätt, kan vara fel

Ture Online 10268 – Livehjälpare
Postad: 25 jan 2021 21:36
lijo01092 skrev:

Snälla hjälp mig har varit fast i timmar, förstår inte processen alls, läraren har bara gett mig rätt svar utan förklaring

Det är egentligen rätt enkelt:

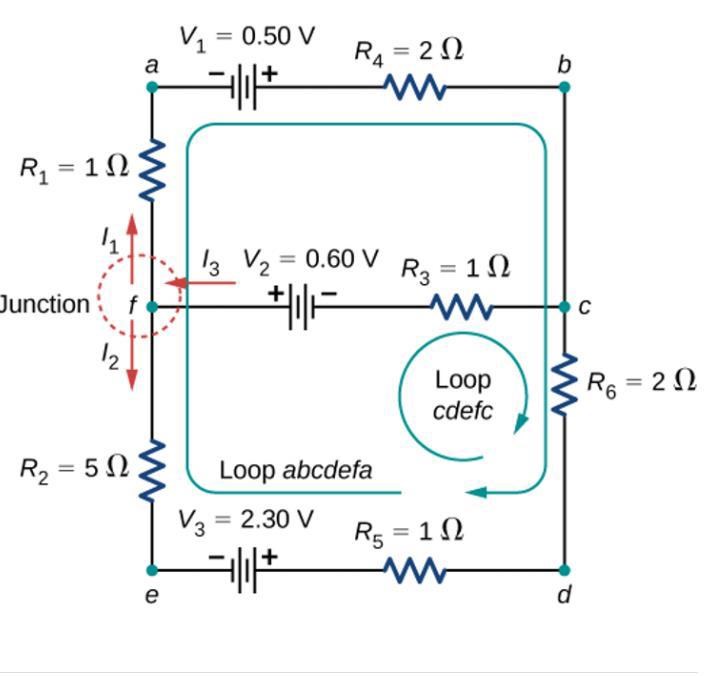

- Definiera ett antal strömmar, en i varje del, i det här exemplet har man I1, I2 och I3 vid punkten f. Strömriktning hittar man på, om man valt fel gör inget då blir svaret bara negativt.

- Välj ett antal slingor som du gör runt så du får tillräckligt många ekvationer att lösa. Eftersom vi har tre olika strömmar är tre ekvationer tillräckligt.

Ekv 1. i punkten f får vi: I3 = I1+I2 (eftersom det går ut lika mycket som det kommer in)

Ekv 2. Vi går runt i den stora gröna loopen (abcdefa) då gäller att när man går i strömmens riktning så får vi ett potentialfall när vi passerar ett motstånd. (och tvärtom förstås) Passerar vi spänningskällor från - till + höjer vi potentialen och tvärtom Börja vid a:

V1-I1*R4-I2*R6-I2*R5-V3-I2*R5 +I1*R1=0

Ekv 3. lilla loopen cdefc. börja vid c.

-I2*R6 -I2*R5-V3-I2*R2-V2-I3*R3 = 0

nu sätter du in de siffror du har och löser med hjälp av de tre ekvationerna ut de tre strömmarna.

Vad av detta är det du inte förstår?
