Postad: 2 apr 2020 18:35

Beräkna ström i krets

Hej,

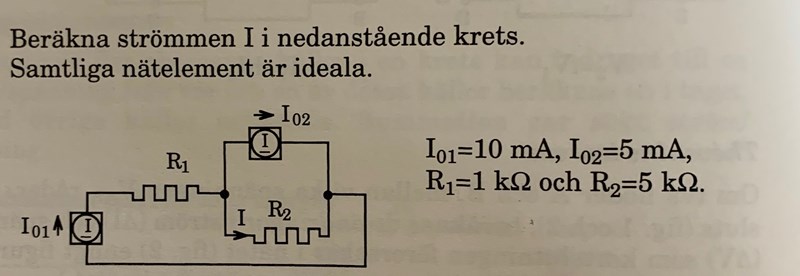

jag skulle behöva hjälp med att förstå hur jag ska tänka på denna uppgift;
Jag tänker att jag på något vis ska använda mig av strömdelning men blir förvirrad när det finns två strömkällor.

LennartL 251
Postad: 2 apr 2020 18:48 Redigerad: 2 apr 2020 18:48

Vilken ström går genom R1?

binary 206 – Fd. Medlem
Postad: 2 apr 2020 18:56

Det är 10 mA

JohanF 5660 – Moderator
Postad: 2 apr 2020 19:09 Redigerad: 2 apr 2020 19:10

Dåså, då har du redan löst halva uppgiften. Försök då att använda dig av strömdelning.

(jag tror uppgiften är en slamkrypare...)

binary 206 – Fd. Medlem
Postad: 2 apr 2020 19:32

Jag har en känsla av att jag gör detta bra mycket krångligare än vad det ska vara.
Vid R1 använder jag mig av V=RI, men sen fastnar jag igen eftersom jag inte förstår hur I02 ska komma in i det hela. Jag gissar på att jag eventuellt inte alls behöver bry mig om denna?

Jroth 1191 – Fd. Medlem
Postad: 2 apr 2020 20:01 Redigerad: 2 apr 2020 20:03

Laddningarna bevaras och hamstras inte i resistorn, det innebär att exakt samma ström som går in i resistorn måste komma ut ur resistorn på dess andra sida.

Vidare gäller Kirchhoffs strömlag, dvs summan av utgående och inkommande strömmar i en knutpunkt måste vara 0.

binary 206 – Fd. Medlem
Postad: 2 apr 2020 20:18

Nu tror jag att det var några hjärnceller som kopplade här.
Eftersom det fortfarande är 10 mA efter R1, som sedan delar på sig, så är det bara att ha ta 10mA minus I2, dvs 10-5=5 mA.
