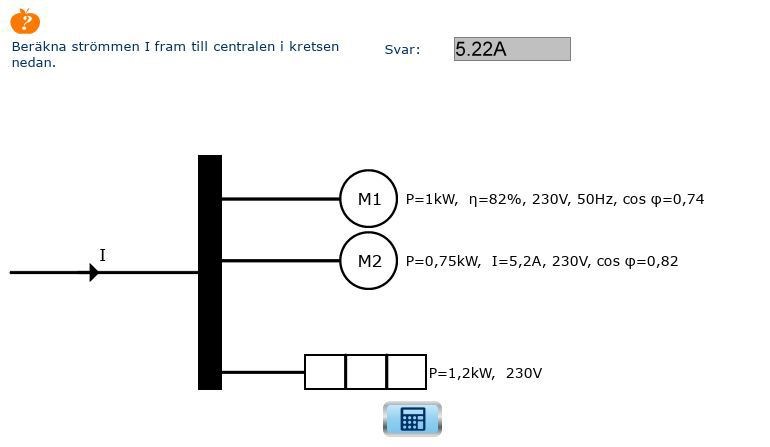

Beräkna ström i en parallel krets från en punkt till centralen

Tjenare, Jag pluggar distans och har just nu ingen hjälp av lärare. Jag har försökt lösa själv men har verkligen fastnat på uppgifter som denna. Har försökt med effekt trianglar osv men kommer ingenstans för M1, hur gör jag för att få fram strömmen i M1? för att sedan kunna räkna ut aktiv effekt och resistans, för att räkna ut strömmen. Eller ska jag göra på något annat sätt kanske?

Simpel förklaring på hur jag ska gå till väga uppskattas.

Bo-Erik 725 – Fd. Medlem
Postad: 16 apr 2020 19:00

Hej!

Förutsatt att M1 är en trefas asynkronmotor så tror jag att man ska räkna så här:

cosφ=PSdär P är uteffekt ger S. S=3×230×I ger I. Sedan får man dividera I med ηför att ta hänsyn till verkningsgraden. Inte så pedagogisk beskrivning och med reservation för att jag inte är helt säker. Strömmen till M2 och den tredje belastningen antar jag att du kan beräkna. Om du har facit så kan du kolla om jag har tänkt rätt.

Lycka till!

nikobees 4 – Fd. Medlem
Postad: 16 apr 2020 22:54

Tack så mycket! Glömde säga att det var enfas motor det handlade om men det gör inget då uteffekt var det som saknades i mina räkningar. Nu blev det rätt svar.

Om någon vill veta hur jag gjorde:

Effektformel I = P/U

Central I = 1200W / 230V ≈ 5.22A

M2 = 5.2A

S = U*I , uteffekt=effekt * verkningsgrad

Sedan används uteffekt med Cos p = P÷S För att räkna ut Skenbara effekten S

Verkningsgraden används sedan också på ström I: Iη

M1  ≈ 5.88A

M1 + M2 + Central  16.3A

murre2001 3 – Fd. Medlem
Postad: 19 maj 2020 16:15

Tack så mycket! väldigt snällt, exakt vad jag behövde :)

murre2001 3 – Fd. Medlem
Postad: 19 maj 2020 16:49
nikobees skrev:

Tack så mycket! Glömde säga att det var enfas motor det handlade om men det gör inget då uteffekt var det som saknades i mina räkningar. Nu blev det rätt svar.

Om någon vill veta hur jag gjorde:

Effektformel I = P/U

Central I = 1200W / 230V ≈ 5.22A

M2 = 5.2A

S = U*I , uteffekt=effekt * verkningsgrad

Sedan används uteffekt med Cos p = P÷S För att räkna ut Skenbara effekten S

Verkningsgraden används sedan också på ström I: Iη

M1  ≈ 5.88A

M1 + M2 + Central  16.3A

Kan du förklara hur beräknar man verkningsgraden

tack!

nikobees 4 – Fd. Medlem
Postad: 19 maj 2020 16:53

η = verkningsgrad

Vilket var 82% för M1.

I decimal är det 0.82
