Beräkna spänningen över motstånden.
Hej, har denna uppgift som jag klurar på.

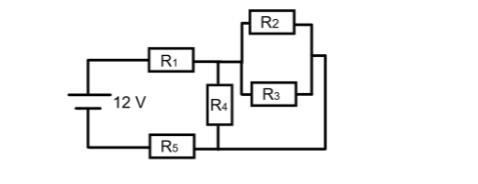

Jag ska beräkna spänningen över samtliga motstånd.
R1 = 4 Ohm
R2 = 8 Ohm
R3 = 8 Ohm
R4 = 4 Ohm
R5 = 2 Ohm
Jag började med att göra om R2 och R3 till en resistans, genom 1/R = 1/8 + 1/8 = 4 Ohm.
Sedan adderade jag alla motstånden och får då 4+4+4+2 = 14 Ohm totalt.
Strömmen får jag igenom I = U/R = 12V / 14 Ohm = 0.85A
Sedan är det bara att beräkna varje motstånds ström genom U=RI.
Så R1 och R4 blir 4 ohm * 0.85 A = 6.8V tillsammans.
R5 = 2 ohm * 0.85 A = 1.7V.
R2+R3 = 4 ohm * 0.85A = 3.4V.
Allt som allt, 6.8V+1.7V+3.4V = 11.9V.
Något är fel med tanke på att jag endast får 11.9V i slutet, när det egentligen ska vara 12V.
Tack.
R2, R3, R4 är alla parallella med varandra, det är samma spänning över dessa tre.
Pieter Kuiper skrev:R2, R3, R4 är alla parallella med varandra, det är samma spänning över dessa tre.
Jag tror inte jag riktigt förstår, skulle du kunna förklara lite mer för mig är du snäll?
Du kan rita om schemat, det kan hjälpa.
Men jag tycker att om man tittar lite på det, att det måste vara samma spänning över R2 som över R4.
Pieter Kuiper skrev:Du kan rita om schemat, det kan hjälpa.
Men jag tycker att om man tittar lite på det, att det måste vara samma spänning över R2 som över R4.
Jahaaa.. jag trodde den skulle vara i serie med R1, det förklarar saken, tack så jättemkt!

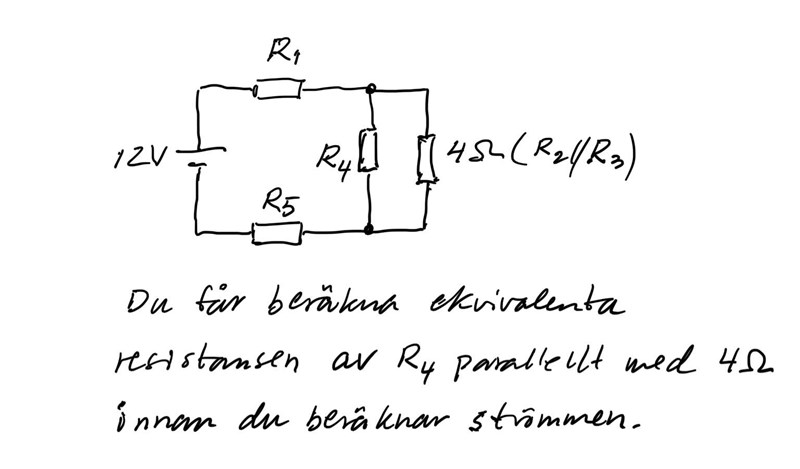

Jan Ragnar skrev:
Tack så jättemkt för förklaringen, gjort beräkningarna och nu stämmer det!
