Beräkna spänningar i RLC-krets

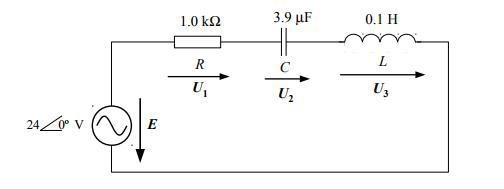

Kretsen nedan matas med en spänning som är 24 V och har fasvridningen 0º. När man mäter
spänningen över R med en voltmeter visar den 18.7 V.

a) En voltmeter mäter spänningen över kondensatorn och spolen.
Vilken spänning kommer voltmetern att visa? (Antag att voltmetern är hel och har oändlig
resistans.)

b) Beräkna fasvridning och effektivvärde hos spänningarna U1, U2 och U3 i schemat.

a.

Utot2=UR2+|UL-UC|2242=18.72+|UL-UC|2|UL-UC|=15.04 [V]

b.

U1 har jag redan utifrån informationen men hur ska jag få ut U2 och U3 utan att veta frekvensen i kretsen?

Affe Jkpg 6630
Postad: 22 sep 2017 13:50 Redigerad: 22 sep 2017 13:51

Jag förstår inte dina former under a)

E=I*Z=I (R+1jωC+jωL)

Det tycks vara meningen att du ska räkna ut ω

Eftersom fasvinkel hos E är noll så borde det gälla att:

1jωC+jωL=0
