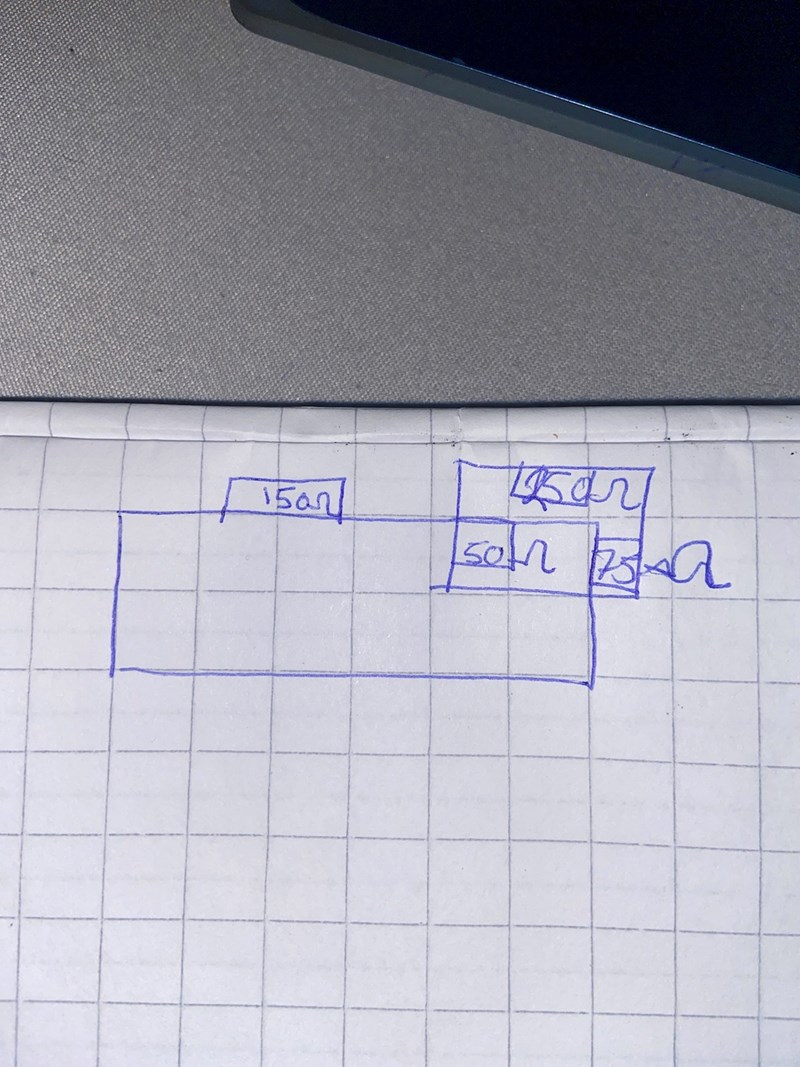

Beräkna spänning u
Spänningen över 75 ohm resistorn är 3,6 V(det står i frågan)
Beräkna spänningen över hela batteriet
jag tänkte att jag använder U=R•I och får att I är 0,048
eftersom de tre resistorna är seriekopplade borde de ha samma ström, alltså har alla strömmen 0,048. Sen med hjälp av Ohms lag igen räknade jag ut U för seriekopplade resistorerna till 18 V
eftersom de är parallellkopplade med 150 omg resistorn borde de ha samma spänning, så därför har den också spänningen 18 V
U totalt blir då 18+18 = 36 V
Stämmer detta?

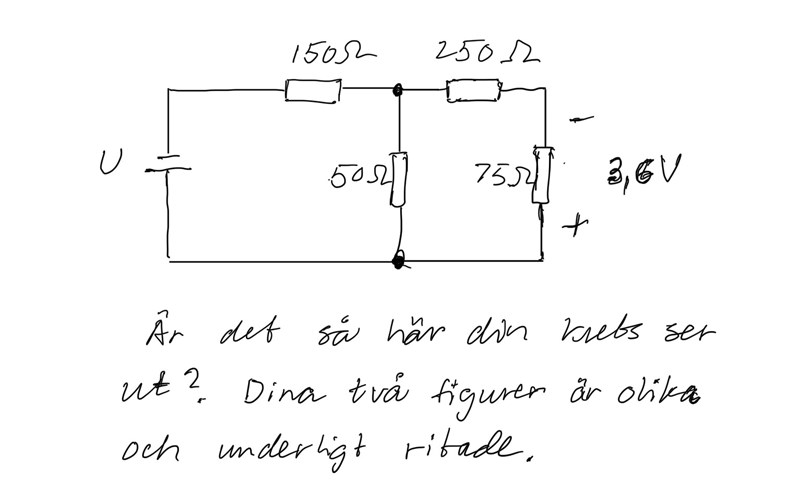

Jag förstår inte bilden. Kan du rita resistorerna längre ifrån varandra?

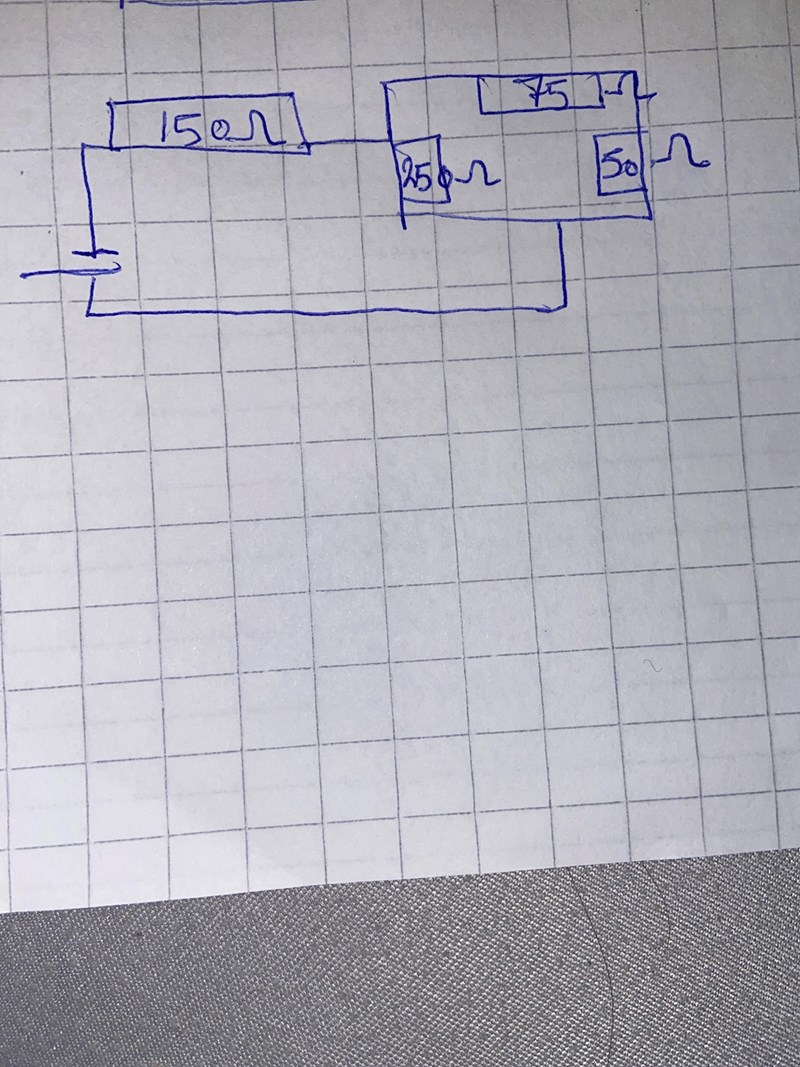

150 Ohm resistorn är alltså parallellkopplad med tre resistorer som är seriekopplade (50,75,250 Ohm)
I din bild är 150 ohm seriekopplad med resten.
