Beräkna resistansen hos var och en av resistorerna
Till en spänningskälla med den konstanta polspänningen 30 V har seriekopplats en öppen strömställare, en amperemeter och två resistorer. Parallellt med en av resistorerna har anslutits en spole med försumbar resistans. När kretsen sluts visar amperemetern i första ögonblicket 1,0mA och 12v men utslaget ökar och stabiliseras efter hand på 1,5mA.
a) beräkna resistansen hos var och en av resistorerna
Jag vet att man ska ta U=R*I och lösa ut R men det jag ej förstår är varför man ska ta U=30 V och inte U=12 V? Sedan förstår jag att man tar olika värden på strömmen för tiden ändras, men hur vet man att strömmen stabiliseras innan R2 och att man då ska räkna med en annan ström? Varför stabiliseras den inte efter?
Lösningen är-> U / I = R -> (30) / (1,5*10^-3) = 20k ohm på R2.
och... (U) = (R1 + R2) * I -> (U/I) - R2 = R1
12V ser mycket mystisk ut i uppgifttexten. En amperemeter kan inte mäta spänning, bara ström. Om mätinstrumentet mäter spänning så är det inte en amperemeter (utan en voltmeter), och om det är en voltmeter så kan den inte seriekopplas på det sätt som texten beskriver.
Kan du rita en figur så är det lättare att reda ut vilken spänning som finns var? Kan duockså ta ett foto på uppgiften i original, eftersom jag tror någonting i texten har blivit fel.

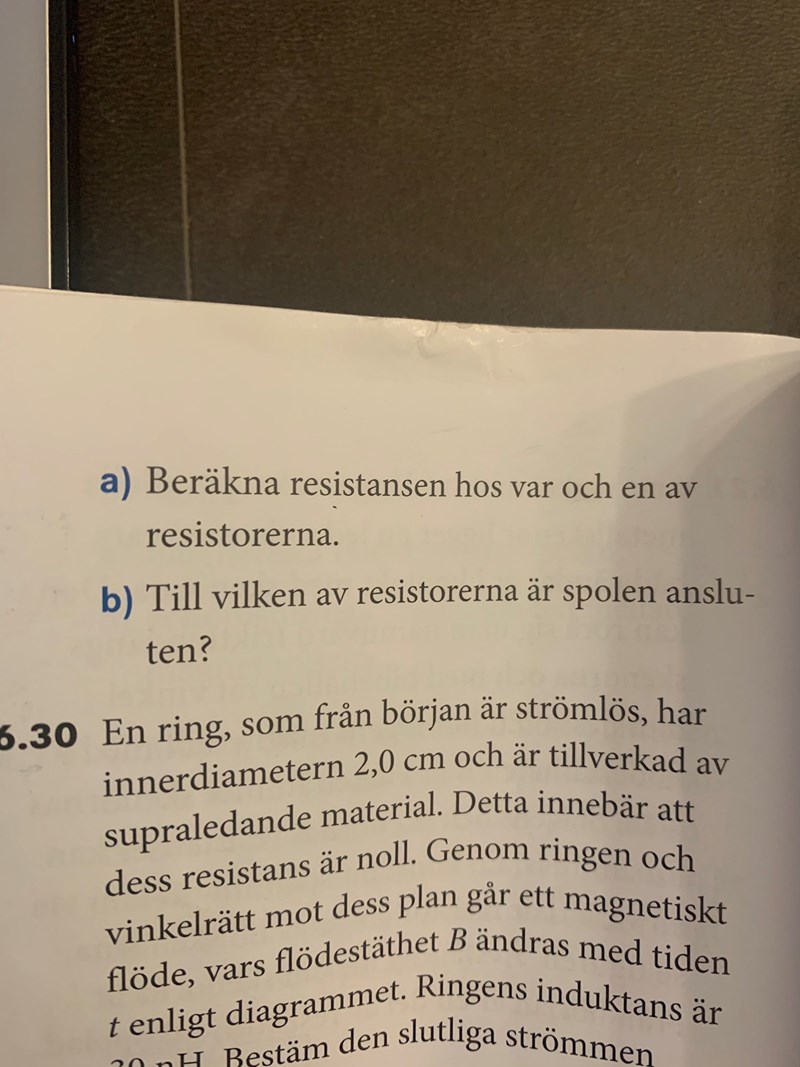

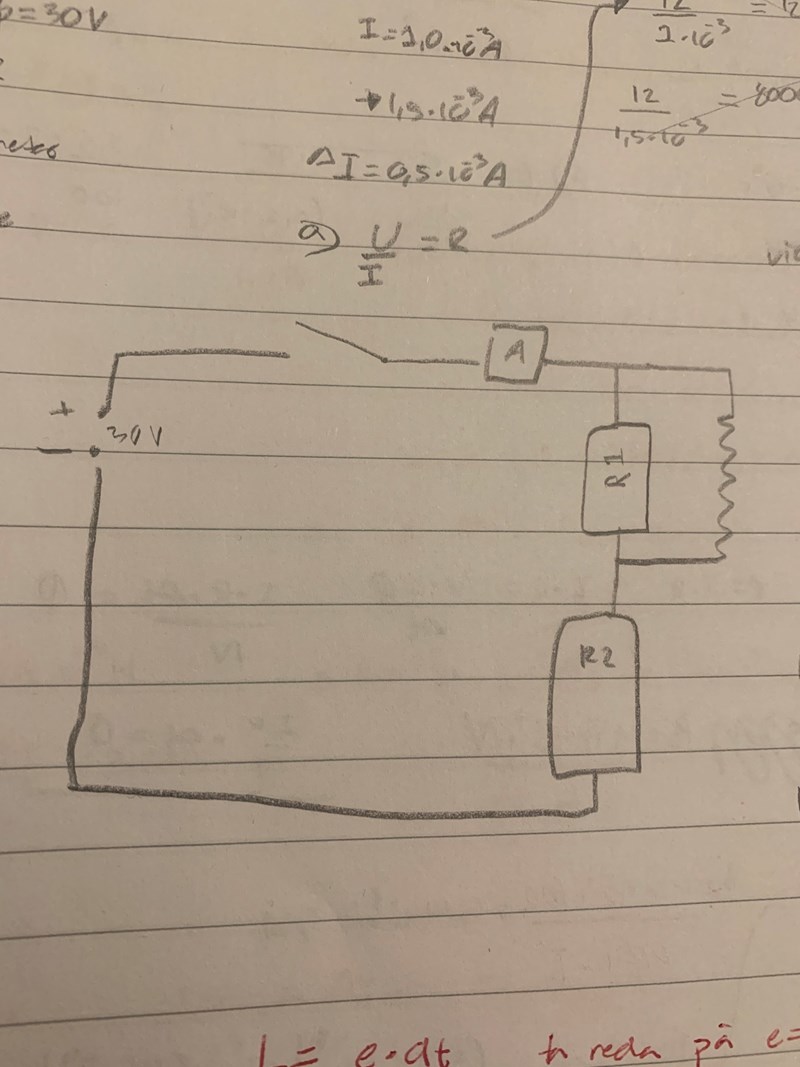

Jaha okej vad konstigt. Jag bifogar bilderna nedanför👍🏼
Jag tror att det är tryckfel i uppgifttexten. Facit använder inte informationen "12V" till något, eller hur?
Nej det gör de ej. Men det står endast svar i facit, hittade lösningen via en youtube video. Men det stod ej något om 12 V.
Det du behöver kunna om spolar i den här uppgiften, är att spolar försöker motverka strömförändringar genom dem. Det betyder att omedelbart efter att strömbrytaren slår till, så flyter ingen ström genom spolen, eftersom det inte flöt någon ström genom den före strömbrytaren slogs till. I det ögonblicket kan du alltså förenkla figuren av kretsen med att helt enkelt ta bort strömvägen med spolen. Hur ser din figur ut då, och hur stor ström mäter amperemetern därför i det ögonblicket?
Efter "lång" tid, då strömmen har stabiliserats, betyder att strömmen genom genom spolen inte längre förändras och figuren kan förenklas med en kortslutning istället för spole över resistorn. Hur ser din figur ut då, och hur beräknar du strömmen i kretsen i det ögonblicket?
Förstår du nu?
boshe04 skrev:Nej det gör de ej. Men det står endast svar i facit, hittade lösningen via en youtube video. Men det stod ej något om 12 V.
Ok. är det något i YouTube-videon du fortfarande inte förstår?
