Beräkna resistansen

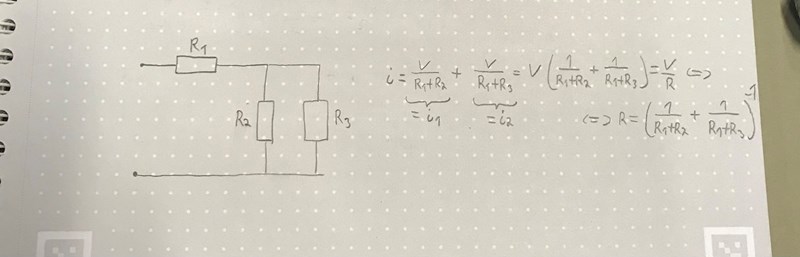

Hej! Ska bestämma resistansen för följande krets:
Jag har gjort det enligt ovanstående beräkning men får inte rätt. Jag tänker att spänningen över båda vägarna är lika och att strömmen delar upp sig i två ”delar” när den har passerat R1. Var har jag tänkt fel?
Utan kontext är det svårt att säga, men är du säker på att det inte är R1+(R2//R3)?
Det ska vara R1 + R2R3/(R2+R3) men förstår inte varför
ersättningsresistansen R vid parallellkoppling av resistanserna A och B får man fram så här:
1/R = 1/A +1/B
om vi gör högerledet liknämnigt får vi
1/R = (B+A)/(AB)
slutligen inverterar vi bägge led
R = (AB)/(A+B)
Din krets har en resistans R1 som ligger i serie med de parallellkopplade R2 och R3 därav det uttryck du skrev
Ture skrev:ersättningsresistansen R vid parallellkoppling av resistanserna A och B får man fram så här:
1/R = 1/A +1/B
om vi gör högerledet liknämnigt får vi
1/R = (B+A)/(AB)
slutligen inverterar vi bägge led
R = (AB)/(A+B)
Din krets har en resistans R1 som ligger i serie med de parallellkopplade R2 och R3 därav det uttryck du skrev
Okej, så vad är det som är fel i min uppställning?
ErikWe00 skrev:Det ska vara R1 + R2R3/(R2+R3) men förstår inte varför
Det är det jag skrivit i inlägg #1.
Notera är R2 och R3 är parallella, när du slå ihop dessa två resistanserna så blir R1 i serie med R4 om nu R4= R2//R3
Notera att '//' betyder parallel.
Vi kan ta det från andra hållet, varför tycker du att summan av R2 och R3 är parallel med R1?
Om jag fattat rätt så är v spänningen över R2, R3 och i är totala strömmen som går genom R1.
I så fall så stämmer inte dina uttryck för i1 och i2.
