Beräkna R i elektrisk krets

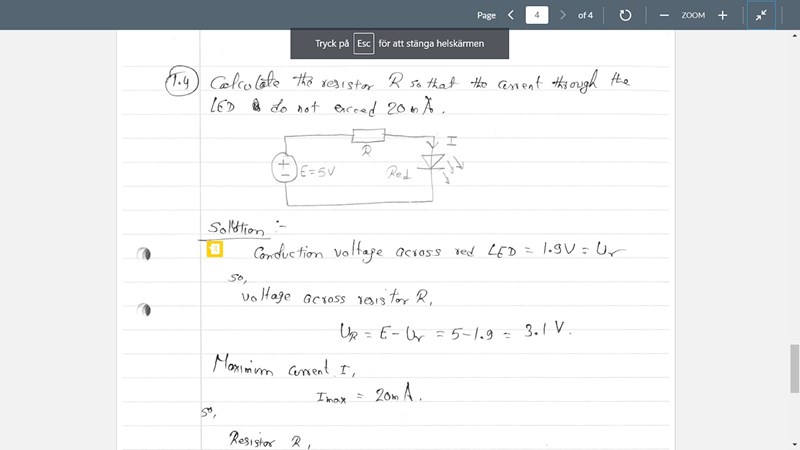

Hej, jag vet inte riktigt hur jag skall beräkna R härifrån.
Jag testade att använda KVL för att beräkna strömmen över R för att sedan kunna beräkna den, då tog jag bort dioden och satte den som Ud. Jag fick dock fel svar så jag vet inte hur de lyckas få fram 1.9 över LED delen.
Någon som vet?
Det Är en egenskap hos komponenten. Står i databladet. För lysdioder är det oftast cirka 2V
Ture skrev:Det Är en egenskap hos komponenten. Står i databladet. För lysdioder är det oftast cirka 2V
Vi har inte fått något datablad, han har lagt till en kommentar där man skall ta bort dioden och beräkna U över området. Men det kanske kan vara så att han skrivit fel för jag kan inte komma på något sätt?
Framspänningsfallet på lysdioden är tämligen konstant, man begränsar strömmen med resistorn och dimensionerar den så att strömmen blir 20 mA,
spänningsfallet över resistorn ska alltså vara 5~1,9 V

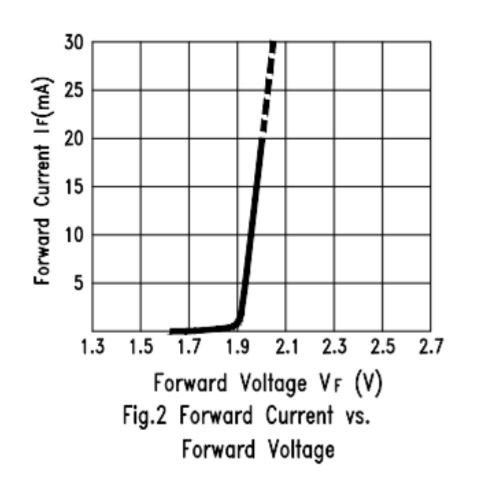

Så här kan ström-spänning se ut för en lysdiod.
Men som Ture skriver så brukar man göra det lätt för sig och sätta en konstant spänning över lysdioden så länge den leder någon ström.
ThomasN skrev:Så här kan ström-spänning se ut för en lysdiod.
Men som Ture skriver så brukar man göra det lätt för sig och sätta en konstant spänning över lysdioden så länge den leder någon ström.
Känns väldigt konstigt att vi inte fått denna grafen, men tack!
