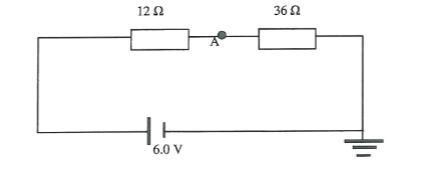

Beräkna potentialen i punkten A.
Hej, jag har en uppgift där jag ska beräkna potentialen i punkten A.
Jag har börjat med att räkna ut strömmen genom att samla in alla resistanser och sedan beräkna det med Ohms lag.
Alltså I = 6V/48ohm = 0.125A
Sedan går jag medströms.
Vp = Vj - 12ohm * 0.125A = -1.5V.
Vp = -1.5V
Känns som det inte ska vara så enkelt som jag kommit fram det till..
Tack
Du tänker rätt, men vad är och ?
Du måste ta hänsyn till att potentialen vid jordpunkten är 0. Det betyder stt potentialen vid spänningskällans pluspol är 6,0 V
Yngve skrev:Du tänker rätt, men vad är och ?
Du måste ta hänsyn till att potentialen vid jordpunkten är 0. Det betyder stt potentialen vid spänningskällans pluspol är 6,0 V
Vp och Vj står för potential och jordningspunkten.
Aha okej, betyder det att jag får lägga till ytterligare 6 V i min beräkning?
OK, då antar jag att är potentialen i punkten A.
Ja, du kan räkna på följande sätt om du utgår från jordpunkten (0 V) och sedan går i strömmens riktning genom spänningskällan (+6,0 V) och 12 resistorn (-12*0,125) :
0 + 6,0 - 12*0,125 = 4,5 V
Yngve skrev:OK, då antar jag att är potentialen i punkten A.
Ja, du kan räkna på följande sätt om du utgår från jordpunkten (0 V) och sedan går i strömmens riktning genom spänningskällan (+6,0 V) och 12 resistorn (-12*0,125) :
0 + 6,0 - 12*0,125 = 4,5 V
Precis! Jag skulle nog förklarat det..
Tack så mycket!
