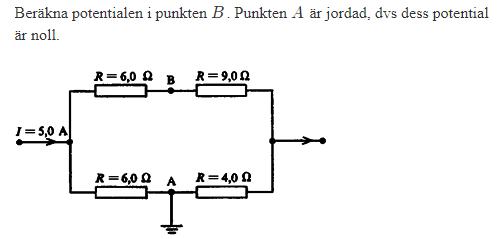

Beräkna potentialen
Vet ej hur jag ska lösa denna när jag inte vet åt vilket håll strömmen går
det finns en pil vid I=5,0A
ja, men jag förstår inte om den går uppåt eller neråt
den delar sig proportionellt mot resistansen i de två grenarna.
Det finns en formel för att beräkna strömmen i resp gren (Strömdelning),
om du inte har lärt dig den är kan du istället räkna ut ersättningsresistansen för de 4 motståndet och därefter beräkna spänningen över ersättningsresistansen
Med den kunskapen få fram strömmen i resp gren.
Jag får att 3A går uppåt och 2A neråt
Ska svaret då bli -18 då 3x6=18 och den går neråt så negativ
Är det rimligt att det går mest ström genom grenen med högst resistans?
Obs menar tvärtom
då bör svaret bli -12V eftersom 6*2=12
3 A nedåt och 2 A uppåt är rätt
Potentialen i delningspunkten (den vänstra) räknar vi ut genom att gå från punkten A (0 V) åt vänster mot strömmen genom 6 ohm. Då stiger potentialen och vi får U = 6*3 = 18 V
Sen går vi genom det övre 6 ohms motståndet med 2 A och får då spänningsfallet (vi går med strömmen, då sjunker potentialen) vi tapper 6*2 = 12 V
Således är potentialen i punkten B 18-12 = 6V
