Beräkna normalkrafterna för stängerna på fackverket ?
Det är så att jag är osäker på två uppgifter och undrar om nån kunde ge mig feedback och berätta vad för fel jag har gjort. Det är uppgift 7 och 8.
På uppgift 7 har jag kommit fram till att det är bara en nollstäng på fackverket och det är den röd markerade stängen men enligt facit är det 2 st.

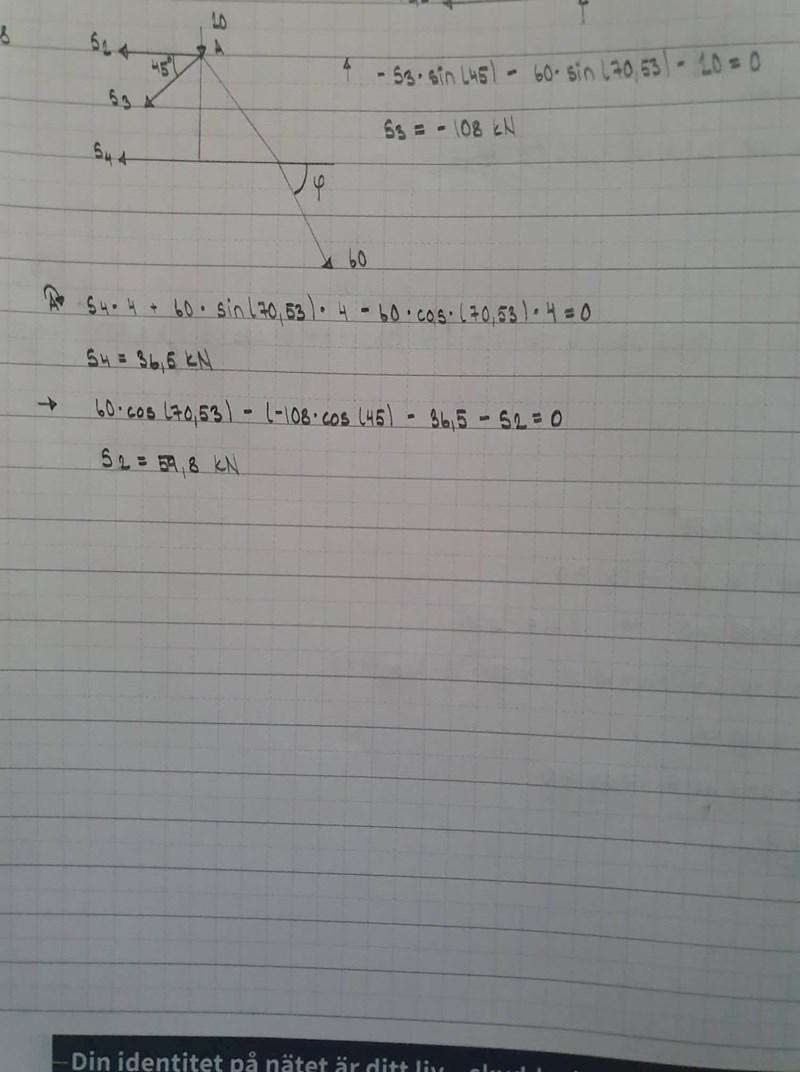

På uppgift 8 är mitt svar detta.
Det finns en regel på PA (vissa tycker den är konstig) att du bara får ha en fråga per tråd. Den som brukar vara som mest ihärdig när det gäller att moderera sådant verkar dock lysa med sin frånvaro nuförtiden.
Angående 7:
För detta fackverk går det direkt att se att den inringade stången är en "nollstång". Du måste visa en uträkning av alla krafter i alla stänger för att utesluta uppkomsten av ett nollvärde i någon annan.
Angående 8:
Din momentuträkning kring A är inkorrekt därför att vertikala komponenten till 3F har samma riktning som s4.
Din vertikala kraftjämvikt är korrekt.
Den horisontella kraftjämvikten är inkorrekt. Du fick fram att s4 var positiv vilket betyder att den har riktning vänster enligt figur men du anger den ändå som positiv till höger i kraftjämvikten.
Tillägg: 16 sep 2021 00:10
Ett tillägg på fråga 7:
Eftersom du har ett rullstöd vid A kommer vertikala stången kopplad till den punkten inte uppehålla någon kraft. Det är således också en nollstång. Bortse från min rekommendation om att räkna igenom allt.
Den går väl samma håll som min moment på A dvs att den går neråt vilket innebär att den är positiv, hur är den inkorrekt.
Jag förstår inte vad du skriver.
- Horisontella komponenten till 3F har ett moturs moment.
- Vertikala komponenten till 3F har ett medurs moment.
- S4 har ett medurs moment.
Om du får fram att S4 är positiv från momentjämvikten innebär det att den har riktning till vänster enligt din figur. När du då ställer upp horisontell kraftjämvikt ska S4 vara positiv till vänster.
Är detta rätt då nu ?
Helt korrekt.
