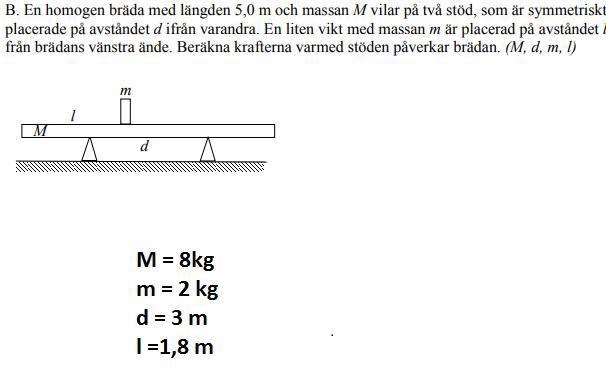

Beräkna normalkrafter på stöd

Har tänkt:

Mg= 8 x 9,82 = 78,56 N

mg= 2 x 9, 82 = 19,64

M₀=N₁x 1,8 + N₂ x 3,2 - 19,64 - 78,56 x 2,5 = 0

1,8N₁+ 3,2N₂ = 245,5 N

Men nu har jag kört fast, någon som kan hjälpa?

Jämviktsekvation:
$N_{1} + N_{2} = g (M + m)$

Momentekvation runt vänster stöd:

$g (m * 0.8 + M * 1.5) = N_{1} * 3$

Okej, tack för svar! Vart kommer 0,8 ifrån?

Jaha det är 1,8-1

Rita nedanstående:

$l - \frac{5 - d}{2} = 0.8$

skulle momentekvation runt höger stöd se ut:

g(m * 2,2 + M * 1,5) = N₂* 3

Huerekaman skrev:
skulle momentekvation runt höger stöd se ut:
g(m * 2,2 + M * 1,5) = N₂* 3
?

Det tycks vara rätt :-)
