Beräkna kraftresultant och resulterande moment

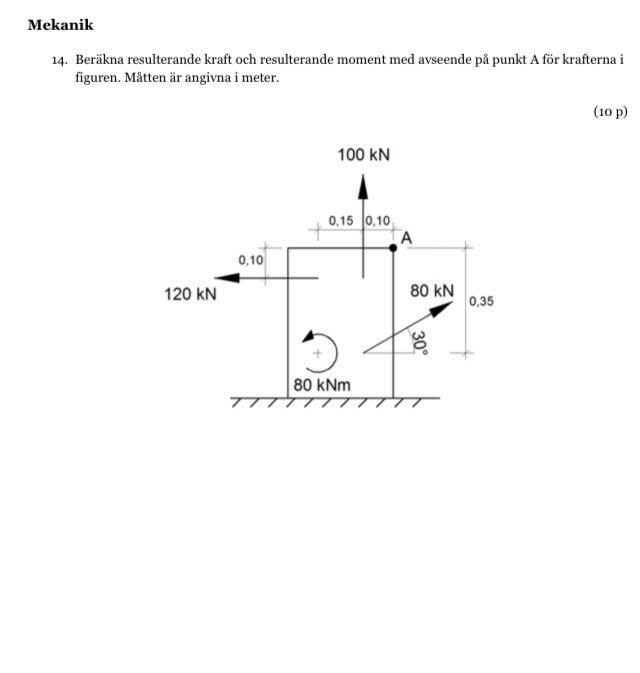

Hej. Jag har gjort den här uppgiften och är osäker på om jag har tänkt rätt.

För att beräkna kraftresultanten började jag med att addera alla krafter i x-led samt y led.

Summan av alla x fick jag till: -120N+cos30*80= -51.72kN

Summan av alla y: sin30*80+100 = 140kN

Kraftresultanten blir då: sqrt((-51.72)^2+140^2)) = 149.2kN

Och för att beräkna momentet så har jag multiplicerat varje kraft med sin sträcka med avseende på punkt A:

Moment: 80 + 120*0.1 - cos30*80*0.35 - sin30*80*0.1 - 100*0.1 = 53.75kNm



Har jag räknat fel någonstans? Tack på förhand

JockeR 67
Postad: 10 nov 2020 21:40

Du behöver se över i vilken riktning de olika krafterna påverkar momentet runt punkten A, moturs/medurs.

Victordobado 24
Postad: 10 nov 2020 21:52
JockeR skrev:

Du behöver se över i vilken riktning de olika krafterna påverkar momentet runt punkten A, moturs/medurs.

Men eftersom momentetkraften är positiv och vrider mot vänster så bör väl de resterande krafterna bakom vara negativa, bortsett ifrån 120kN?

JockeR 67
Postad: 10 nov 2020 21:59 Redigerad: 10 nov 2020 22:14

Jag tänker så här. Utifrån punkten A:

  • Befintliga momentet, 80 kNm, verkar moturs
  • Kraften 80 kN verkar moturs
  • 100 kN verkar medurs
  • 120 kN verkar medurs
Victordobado 24
Postad: 10 nov 2020 22:14
JockeR skrev:

Jag tänker så här. Utifrån punkten A:

  • Befintliga momentet, 80 kNm, verkar moturs
  • Kraften 80 kNm verkar moturs
  • 100 kNm verkar medurs
  • 120 kN verkar medurs

Men hur kommer det sig att momentet verkar moturs i det här läget?

JockeR 67
Postad: 10 nov 2020 22:39

Jag tycker att denna text, sidan 1-8, förklarar det ganska bra.

Victordobado 24
Postad: 10 nov 2020 22:44
JockeR skrev:

Jag tycker att denna text, sidan 1-8, förklarar det ganska bra.

Ok! Tack så mycket
