Beräkna kortslutningsströmmen
Hej! Har följande uppgift:

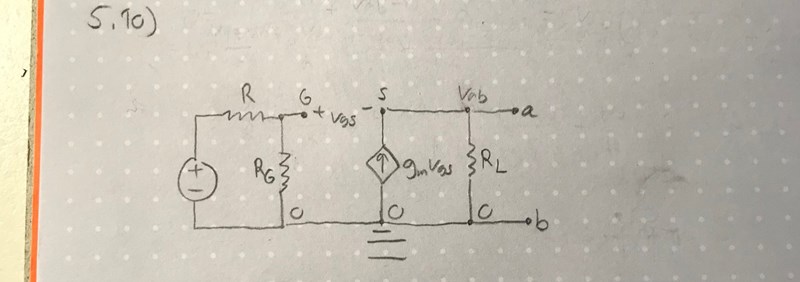

Jag har förenklat kretsen till:
Jag har beräknat tomgångsspänningen Vab, och ska nu beräkna kortslutningsströmmen In för att hitta resistansen. Problemet är att jag inte riktigt förstår hur man ska beräkna denna strömmen. Jag förstår att man på något sätt får ut den genom att sätta en minimal resistans mellan a och b, men vad innebär detta för villkor på resten av kretsen? Enligt facit är In= gmVgs, alltså strömmen från den styrda strömkällan.

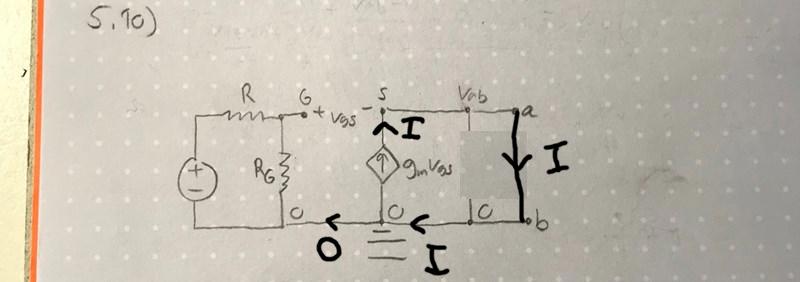

Tror inte det är mer komplicerat än att om man kortsluter ab så är det som att ta bort RL ur kretsen då all ström går runt RL och tittar man på den resulterande kretsen så måste strömmen som går ut genom strömkällan passera genom ab-kopplingen via kirchoffs strömlab.
Är man osäker på om det kommer någon ström från den andra grenen så kan man säkerställa att det är nej genom att betrakta in/ut-vid noden under strömkällan.
Kanske tänker för snabbt här men det är min intuition i alla fall.
Fråga: Vad var svaret på a)? Spelade RG ens in?
SeriousCephalopod skrev:Tror inte det är mer komplicerat än att om man kortsluter ab så är det som att ta bort RL ur kretsen då all ström går runt RL och tittar man på den resulterande kretsen så måste strömmen som går ut genom strömkällan passera genom ab-kopplingen via kirchoffs strömlab.
Är man osäker på om det kommer någon ström från den andra grenen så kan man säkerställa att det är nej genom att betrakta in/ut-vid noden under strömkällan.
Kanske tänker för snabbt här men det är min intuition i alla fall.
Fråga: Vad var svaret på a)? Spelade RG ens in?
Tack för bra svar! Svaret på a var Rl*gm*Vin/((R/Rg +1) * (1 + Rl*gm))
Tänkte ytterligare över en grej, kommer strömmen som utgår från Vin någonsin kunna passera till den högra sidan och vice versa för strömmen utgåendes från gmVgs? Eller kan man i det här fallet räkna det som att det är två olika kretsar?
I strömmening så kan man behandla dem som två olika kretsar så länge man inte sluter GS.
Sedan är de två delkretsarna fortfarande matematiskt kopplade till varandra genom att strömkällan bryr sig om spänningen mellan kretsarna Vgs
Men kopplingen mellan halvorna kommer aldrig kunna bära ström så länge GS inte sluts. Funktionen hos den kopplingen är egentligen bara att ge båda samma samma jord. Om man inte hade med det skulle det kanske kunnat byggas upp en statisk laddning i ena halvan så att GS-spänningen reflekterar en laddningsobalans snarare än något som induceras av spänning och strömkällan.
