Beräkna inre resitans, tomgångsspänning och ström genom belastning.
Hej, har gjort en laboration där man skulle bygga lite olika kretsar och få fram exempelvis tomgångsspänning, inre resistans osv både genom användning av voltmeter men också teoretiskt. Det var två kretsar där man skulle på den första beräkna, tomgångsspänning, inre resistans och kortslutningsström och den andra, Inre resistans, tomgångsspänning och Ström genom belastning.

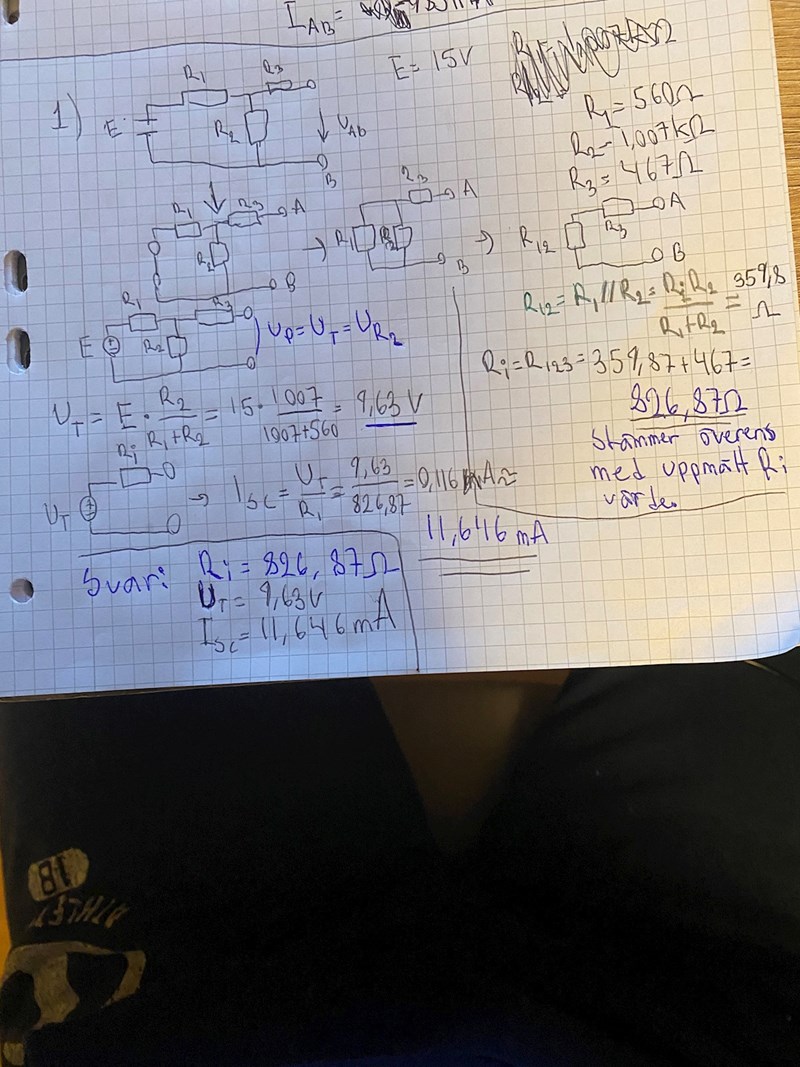

Men den första kretsen lyckades jag få fram värdena teoretisk som stämde överens med de värdena jag fick på själva laborationen

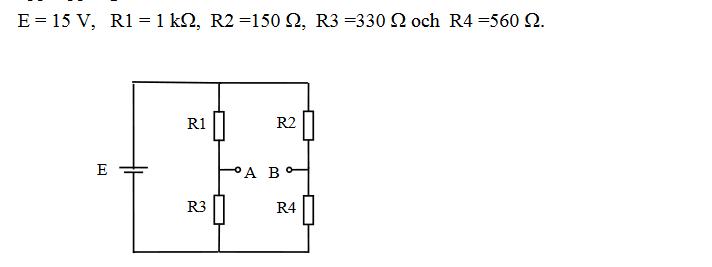

Hursomhelst vet jag inte hur jag ska komma fram svaren till den andra kretsen som ser ut såhär:
Är osäker hur jag ska göra för att få fram Ri , Ut och strömmen genom belastning som är 450 Ohm och sitter mellan A och B, den behöver inte vara med vid beräkningen vid Ri och Ut. Hur ska jag börja? Slå ihop resistorerna till en gemensam, beräkna potential spänning vid någon punkt?
Delar av din text om den andra figuren är för mig obegriplig. Vad avser du med Ui? Är Ut detsamma som spänningen mellan A och B? Beräkna potential spänning vid någon punkt???
Jag kan bara gissa, men det är kanske en idé att räkna ut öppen-krets-spänningen och kortslutström?

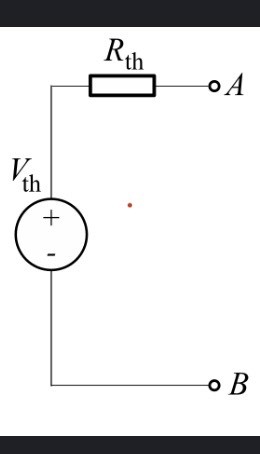

ut är tomgångspänningen och Ri är den inre resistansen. Ska använda tvåpolsatsen så att kretsen ser ut såhär:
Vet inte hur jag ska få den till på detta sätt. Trodde att om man beräknar potentialen på den originala kretsen att man kan ta sig vidare från det.
Spänningen är enkel: två spänningsdelare.
Kortslutström är lite mer jobb men inte svårt.
Sätt igång bara.
(Det borde nog också gå att räkna med utgångsimpedansen av dessa båda spänningsdelare. Så kan man kolla om man har räknat rätt.)
