Sillan 33 – Fd. Medlem
Postad: 7 mar 2020 19:57

Beräkna ett närmvärde för Rersättning

Hej,

Har fastnat på en uppgift där ett närmevärde för Rersättning ska beräknas.

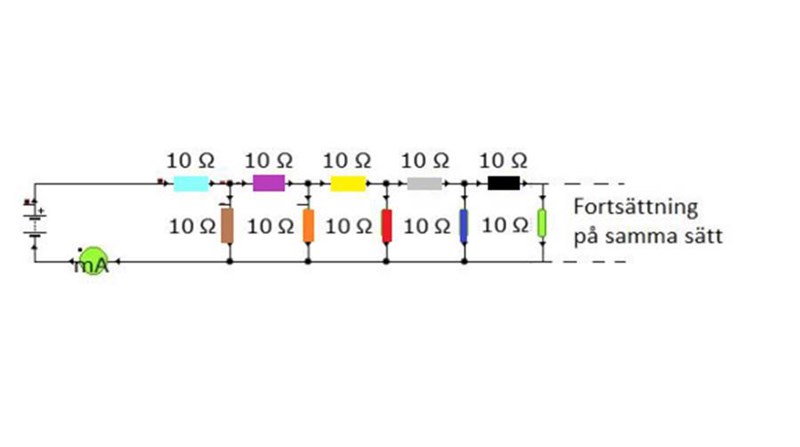

Ska jag tänka att brun, orange osv är parallellkopplade  medans ljusblå, lila osv är seriekopplade som jag då ska beräkna ersättningsresistansen för?

Ture Online 10272 – Livehjälpare
Postad: 7 mar 2020 20:43

Det här är en gammal klassiker.
Antag att ersättningsresistansen är R.
Eftersom det är ett oändligt nät kan vi utan vidare lägga till en gren till i början utan att den totala ers resistansen ändras!
Vi får då, 10+10//R = R

dvs 10+ 10R/(10+R) = R

lös ut R

Sillan 33 – Fd. Medlem
Postad: 7 mar 2020 20:51 Redigerad: 7 mar 2020 21:06

Hej Tack för svar men jag förstår inte riktigt din beräkning. 10+10//R=R ??

Ture Online 10272 – Livehjälpare
Postad: 7 mar 2020 21:30

Om du lägger till två motstånd på 10 ohm i början (till vänster) i kedjan och kallar allt till höger för R så får du 10 ohm i serie med (10 ohm parallellt med R ohm) vilket det här betyder: 10+10//R = R.

Det tillägget påverkar inte hela kedjans resistans eftersom det är en oändlig kedja.

Räknar vi ut ers resistansen för 10 parallellt med R blir det 10R/(10+R),

hela klabbet blir därmed  10+ 10R/(10+R) = R

lös ut R för svaret.

Sillan 33 – Fd. Medlem
Postad: 7 mar 2020 21:54

Nu förstår jag tack! :)

ollibolli123456789 12 – Fd. Medlem
Postad: 16 dec 2020 08:55

Hej, när du säger att man ska lösa ut R kan man dela bort båda R:n i vänster ledet?

Smaragdalena 80504 – Avstängd
Postad: 16 dec 2020 09:38
ollibolli123456789 skrev:

Hej, när du säger att man ska lösa ut R kan man dela bort båda R:n i vänster ledet?

Välkommen till Pluggakuten! Om du startar en ny tråd där du visar hur du har försökt är det större chans att du får hjälp. Den här tråden är grönmarkerad, vilket betyder att frågan är klar, så de flesta svara inte i en grön tråd. /moderator
