4 svar
77 visningar
lijo01092 behöver inte mer hjälp
lijo01092 67 – Fd. Medlem
Postad: 25 jan 2021 15:58

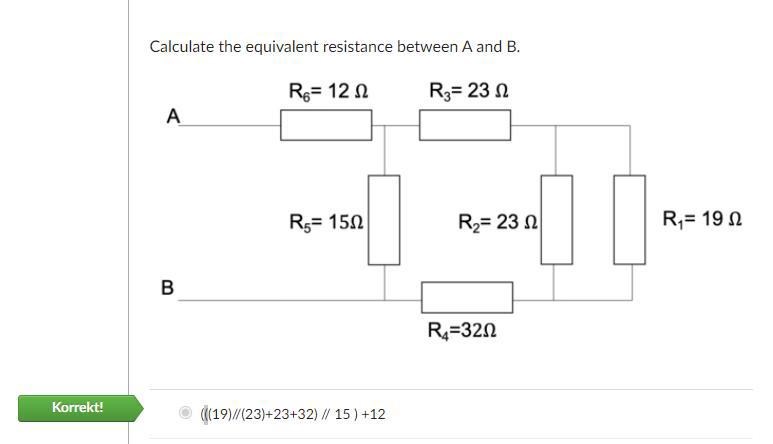

Beräkna ersättnings Resistans

Hej jag förstår inte hur man kan skriva att R1 är parallel till R2, R3 och R4 då R1 är direkt kopplat till både R3 och R4 och därför inte alls borde vara parallel. Är detta ett skrivfel eller är jag bara helt borta?

lijo01092 67 – Fd. Medlem
Postad: 25 jan 2021 16:06 Redigerad: 25 jan 2021 16:07
Smaragdalena skrev:

Det är inte ett skrivfel.

Men det är inte logiskt alls, Jag förstår såklart att R1 och R2 är parallelt med varandra. Men absolut inte med R3 eller R4, De måste väl vara seriekopplade med R2 och R1?

EDIT: Jag måste tagit fel på några parenteser, de är svårtolkade, men jag räknade ut detta och fick R_eq som 24.2 Ohm, kan det stämma?

Ture Online 10268 – Livehjälpare
Postad: 25 jan 2021 16:06

R1och R2 är parallella med varandra, och kan ersättas med en resistor  som i sin tur är seriekopplad med R3 och R4.

lijo01092 67 – Fd. Medlem
Postad: 25 jan 2021 16:08
Ture skrev:

R1och R2 är parallella med varandra, och kan ersättas med en resistor  som i sin tur är seriekopplad med R3 och R4.

Jag måste ha läst de svårtolkade parenteserna fel, mitt fel, tack för hjälpen jag hade rätt på den här som jag tänkte först, tolkade bara fel med alla parenteser i svaret.

Smaragdalena 80504 – Avstängd
Postad: 25 jan 2021 16:10

(När jag tog bort min kommentar syntes  det inte att du hade hunnit svara på den. Jag tog bort den eftersom jag hade läst fel och svarat dumt.)

R1 och R2 är parallella. Denna "sammansatta resistor" är seriekopplad med R3 och R4. Denna jätteklump är parallell med R5, och alltihop är i serie med R6.
