Beräkna dragkrafterna

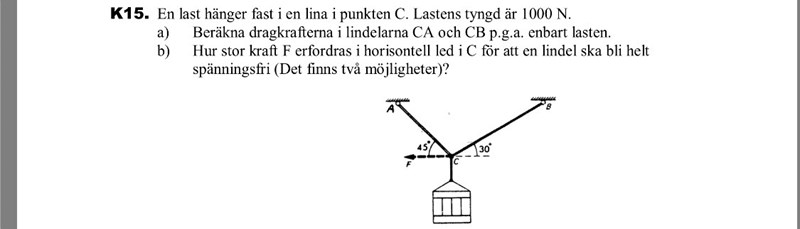

Kan någon förklara väldigt förenklat steg för steg hur man ska tänka för att lösa upgiften. Det är så mycket som händer i upgiften att jag blir förvirrad. Gärna förklara med bilder också. Det hjälper jätte mycket.
Det är ingen principiell skillnad mellan denna uppgiften och de tidigare uppgifterna.
Börja med att införa ett koordinatsystem där du lämpligen lägger origo i punkten C.
Rita in de krafter som verkar i punkten C, det är dels tyngdkraften, dels en dragkraft i respektive lina. Inför obekanta storheter såsom F1, F2 och så vidare och dela upp de krafter som inte är horisontella eller vertikala i komposanter som är det: F1x, F1y, F2x och F2y, vars storlek och riktning beror på geometrin.
Punkten C är i vila, alltså är summan av de krafter som verkar på den lika med 0.
Det betyder att alla x-komposanter tar ut varandra samt att även alla y-komposanter tar ut varandra.
Detta ger dig värden på de ingpende komposanterna vilket gör det möjligt att bestämma F1, F2 o.s.v.
För b-uppgiften ska du se till att kraften i en av lindelarna blir 0. Om denna kraft är 0 så kan du ta bort lindelen. Tänk dig alltså att du tar bort CA. Då måste du införa en kompenserande horisontell kraft som gör att punkten C förblir i vila. Hur stor behöver den kraften vara?
Ta sedan istället bort lindelen CB och inför istället en annan horisontell kraft som kompenserar. Hur stor behöver den kraften vara?
