Beräkna den dimensionerande värmeeffekten

hej jag undrar om nån kan hjälpa mig med den uppgiften

1-Beräkna den dimensionerande värmeeffekten,för var och en av de tre radiatorerna under fönstren,i ett hörnrum på översta planet i ett kontorhus.

Rummet har de invändiga måtten:djup 5m,bredd 8m och rumshöjd 3m.

I den längre ytterväggen sitter 3 fönster med bredden 2m och höjden 1,5m.

U{vägg) =0,25 W/(m^2.C)

U{tak} =0,15 W/(m^2.C)

U{fönster} =1,0 W/(m^2.C)

DVIT=20 C

DVUT=-18 C.

                Hjälp Q= U.A. t [W].

Affe Jkpg 6630
Postad: 11 jan 2018 23:02

Beräkna först de tre ytornas area.

Om du är osäker på formeln för att räkna ut effekt, kan du göra en s.k. sortanalys:

W=Wm2*C°*m2*C°1

danielstrong 321 – Avstängd
Postad: 12 jan 2018 10:02

Jag förstår inte riktig .kan du vissa hur man räknar?jag förstår inte [ w] är det temperaturen.  Tack

Affe Jkpg 6630
Postad: 12 jan 2018 15:14

Vid sortanalys analyserar man sorterna som också kallas för enheterna.

Enheten för effekt är watt [W]
Enheten för yta är kvadratmeter [m2]
Enheten för temperatur är grader Celsius [°C] eller egentligen...
SI-enheten för temperatur är grader Kelvin [°K

danielstrong 321 – Avstängd
Postad: 12 jan 2018 23:01

Skulle vara jätte tacksam om du visar räknesättet.

Affe Jkpg 6630
Postad: 12 jan 2018 23:28
danielstrong skrev :

Skulle vara jätte tacksam om du visar räknesättet.

Du har redan skissat på ett räknesätt, även om du inte använt de beteckningar (bokstäver) som man brukar.

Affe Jkpg 6630
Postad: 12 jan 2018 23:43

P: Effekt mätt i watt [W]
A: Yta mätt kvadratmeter [m2]...ytornas storlek klarar du väl att räkna ut?
ΔT: Temperatur-skillnad mätt i grader Celsius [°C
U: Värmegenomgångs-koefficient [Wm2°C]
P=U*A*ΔT

Rita ytorna ("på ett ungefär")!
Beräkna effekt-behovet för respektive yta och summera dom.

danielstrong 321 – Avstängd
Postad: 13 jan 2018 00:48

Blir det U vägg. 0,25* U tak 0,15* U fönster 1,0 * area 5*8*3* (-20 -18)= 171

stämmer det

Bubo 7347
Postad: 13 jan 2018 10:23

Sätt in enheter i din formel. Om svaret har enheten Watt så kan det stämma. Om ditt svar har någon annan enhet, t ex (Watt gånger meter upphöjt till fyra), så är det fel någonstans.

Affe Jkpg 6630
Postad: 13 jan 2018 10:55

Temperatur-skillnaden är 38 grader

Pvägg=Uvägg*Avägg*ΔTPfönster=Ufönster*Afönster*ΔTPtak=Utak*Atak*ΔTPtotal=Pvägg+Pfönster+Ptak=......

danielstrong 321 – Avstängd
Postad: 13 jan 2018 11:18

Tack så jätte mycket nu förstår jag bättre

danielstrong 321 – Avstängd
Postad: 13 jan 2018 23:34

P vägg= 0,25 W/ (m/k) *120 m^2 rumshöjd * 38 grader= 1140w

P fönster= 1,0 W/ (m/k) *  3 m^2 fönster * 38 grader= 114w

P tak= 0,15 W/ (m/k) * är area till Tak  samma som rumshöjd 120 m^2? Eller hur räknar man Area till tak? Sen förstår jag att man multiplicera med 38 grader      Tack

danielstrong 321 – Avstängd
Postad: 14 jan 2018 00:15

Area vägg?   Är 120m^2

Area Tak?    Hur räknar man Area tak?

Area fönster?  Är 3m^2



tack

danielstrong 321 – Avstängd
Postad: 14 jan 2018 13:01

Vad är area till vägg ? Vad är area till tak? Vad är area till fönster?jag förstår inte när djup på 5 m blir inblandad? Är det inte så att man räknar bred*höjde. Är area?

Affe Jkpg 6630
Postad: 14 jan 2018 13:46

Har du ritat ytorna som jag tidigare sa? Det behöver inte vara en exakt ritning.

Läser du uppgiften, så förstår du att det är ett hörnrum...med två väggar.

Rita (skissa) särskilt väggen med fönstren

danielstrong 321 – Avstängd
Postad: 14 jan 2018 14:33

Jag tror vägg (Area) är 8 m * 3 m= 24 area

Tak är 8 m * 3 m= 24 area

Fönster är eftersom 3 st blir 3* 5 djup m+ 3 * 8 bredd m + 3 * 3rumshöjd m=48 m area

stämmer det?om det är fel kan du förklara

Affe Jkpg 6630
Postad: 14 jan 2018 16:07

Du ritade aldrig...va?
Tre fönster:  3*(2*1.5)=9m2
Tak:  8*5=40m2
Vägg 1:  5*3=15m2
Vägg 2 minus tre fönster: (8*3)-9=15m2

danielstrong 321 – Avstängd
Postad: 14 jan 2018 18:13

Det jag gjorde fel va att jag räknade alldrig vägg 2 minus  3st fönster,men du förklarade väldig bra.nu förstår jag hela den.tusen tack

danielstrong 321 – Avstängd
Postad: 15 jan 2018 10:24

Hej Affe.du förklarade föra uppgiften väldig bra.det finns en likadan uppgift som jag har lite problem.jag skriver här så du kan se.

1-Ett bostadsrum ligger i ett hörn i översta planet i ett trevåninghus med FTX-system.Rummet har en fasad mot norr och en fasad mot öster.Därutöver gränsar rummet invändigt i alla riktningar mot rum som har temperatur +20 C.Följande data gäller

-Rummet är 5,0 m djup och 3 m brett.Tackhöjden är 2,4 m.                                                                       -Rummet har ett fönster om 2 m^2 och ett fönster om 1 m^2,dvs ett fönster i var och en av de två ytterväggarna.                                                                                                                                                 -Takets värmegenomgångskoefficient U tak är 0,15 W/ (m^2 C).                                                                -Ytterväggarnas värmegenomgångskoefficient U vägg är 0,20 W/ (m^2 C).                                             -Fönstrens värmegenomgångskoefficients U fänster  är 1,1 W/ (m^2 C).                                                -Rummet temperatur  är ca 20 C.                                                                                                                         -Tilluften temperatur är ca 20 C.                                                                                                                            -Aktuell dimensionerande vinterutetemperatur (DVUT) är -21 C.                                                                              -Förenkla uppgiften genom att inte ta hänsyn till uteluft som läcker in genom klimatskalet.                 Beräkna värmeeffekten till radiatorerna under de två fönstern.Antag att radiatorernas värmeeffekter fördelas proportionellt mot fönstrens areor.

danielstrong 321 – Avstängd
Postad: 15 jan 2018 10:34

Jag förstår att vi skall räkna

P vägg= U vägg * A vägg * T

P fönster= U vägg * A vägg * T

P tak= U tak * A tak * T

P totalt= P vägg + P fönster + P tak.

Area (tak) 5*3=15 m^2 Area

Area (Fönster) 2*(2*1)= 4 m^2 Area

hur hittar vi area till den ena och andra väggen?



Mvh daniel

Affe Jkpg 6630
Postad: 15 jan 2018 20:41

Som du har antagit, så ska man nog bortse från kommentaren i uppgiften om FTX-system :-)

Försök rita rummet sett uppifrån. Det behöver inte vara i rätt skala.
Du ska bara rita en rektangel och skriva måtten på sidornas längder.
Då borde du kunna räkna ut ytan hos de två väggarna, när vägghöjden är given.

danielstrong 321 – Avstängd
Postad: 15 jan 2018 23:39

Area (tak) 5,0* 3= 15m ^2

Area (fönster 1) 2*2=4m^2

Area (fönster 2) 1*1. =1 m^2

Area (vägg 1) (5*2,4)-4= 8 m^2

Area (vägg 2) (3*2,4)-1=6,2

har jag räknat rätt alla area?kan du vara snäll och beskriva de.    Tack

Smaragdalena 80504 – Avstängd
Postad: 16 jan 2018 08:22



Rummet har de invändiga måtten:djup 5m,bredd 8m och rumshöjd 3m.

I den längre ytterväggen sitter 3 fönster med bredden 2m och höjden 1,5m.

Försök igen. Det är knappt en siffra som är rätt.

Affe Jkpg 6630
Postad: 16 jan 2018 09:08
Smaragdalena skrev :



Rummet har de invändiga måtten:djup 5m,bredd 8m och rumshöjd 3m.

I den längre ytterväggen sitter 3 fönster med bredden 2m och höjden 1,5m.

Försök igen. Det är knappt en siffra som är rätt.

De flesta siffror tycks vara rätt!

Affe Jkpg 6630
Postad: 16 jan 2018 09:10

Du har räknat två fönster "fönster 1", men jag tror det är bara ett sådant fönster.

Smaragdalena 80504 – Avstängd
Postad: 16 jan 2018 10:57 Redigerad: 16 jan 2018 11:28

Area (tak) 5,0* 3= 15m ^2

Area (fönster 1) 2*2=4m^2

Area (fönster 2) 1*1. =1 m^2

Area (vägg 1) (5*2,4)-4= 8 m^2

Area (vägg 2) (3*2,4)-1=6,2

har jag räknat rätt alla area?kan du vara snäll och beskriva de.    Tack

Taket har fel area. Det skall vara 3 fönster med lika area. Båda väggarna har fel area.  Jag får inte det till att "de flesta siffrorna tycks vara rätt", eftersom siffrorna sitter på fel ställe.

Däremot har Affe rätt siffror i ett tidigare inlägg.

Smaragdalena 80504 – Avstängd
Postad: 16 jan 2018 11:29

Eller ligger det två uppgifter i samma tråd? Det är emot Pluggakutens regler, just därför att det blir så rörigt då.

danielstrong 321 – Avstängd
Postad: 16 jan 2018 12:30

danielstrong 321 – Avstängd
Postad: 16 jan 2018 12:33

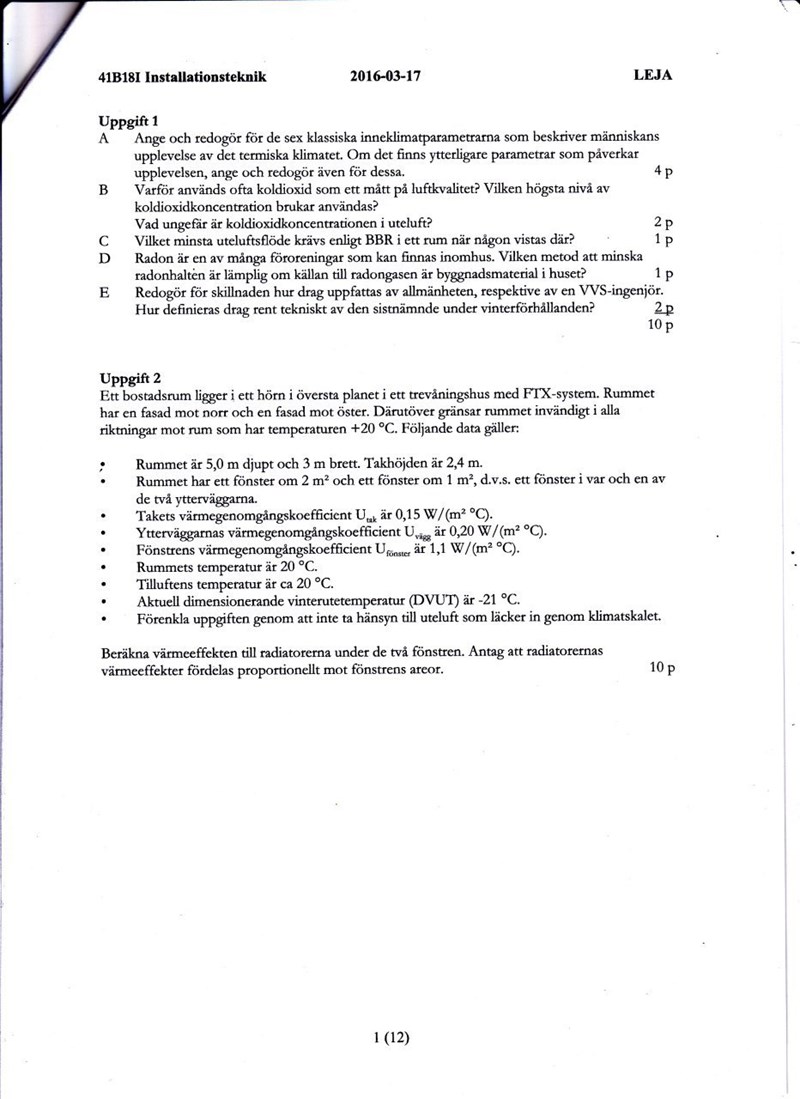

Nej det är inte 2 uppgifter.som du kan se på uppgiften här det är 2 fönster i rummet.dvs en fönster i varje vägg.Den ena fönster är 2m^2 och andra 1 m^2 .

Smaragdalena 80504 – Avstängd
Postad: 16 jan 2018 13:39

Det där är ju inte samma uppgift som du började med! Där skrev du

Rummet har de invändiga måtten:djup 5m,bredd 8m och rumshöjd 3m.

I den längre ytterväggen sitter 3 fönster med bredden 2m och höjden 1,5m.

Gör en ny tråd för "uppgift 2".

Affe Jkpg 6630
Postad: 16 jan 2018 19:08

danielstrong, du har räknat alla ytor rätt, med undantag av att du räknat två fönster av typen "fönster 1", men det ska bara vara ett sådant fönster.

Sedan är det bäst att vi fortsättningsvis gör som Smaragdalena skriver....en tråd för varje uppgift :-)

danielstrong 321 – Avstängd
Postad: 16 jan 2018 22:00

Tack Affe .det skall jag göra.skall man räkna en p för varje enhet?jag menar så

p (tak)= U.A.T  0,15 W/ (m/C) * 15 m^2* (41) k=

P (fönster)= U*A*T. 1,1 W/ (m/c) * 4 m^2 * (41) k=

Det  är 2 st areor  vägg 1 och vägg 2 och 2 st areor fönster 1 och fönster 2?vilket Area på fönster 1 eller 2 skall man ta och vilket Area på vägg 1 eller 2 skall man ta?eller skall man ta area på tak fönster 1 och fönster 2 och Area på vägg 1 och vägg 2 att räkna med det formel P= U*A*T ? Och sen P= P+P+P

Affe Jkpg 6630
Postad: 16 jan 2018 22:20 Redigerad: 16 jan 2018 22:23

Jo, precis som för första uppgiften så gäller även för denna uppgift:
Pvägg=Uvägg*Avägg*ΔTPfönster=Ufönster*Afönster*ΔTPtak=Utak*Atak*ΔTPtotal=Pvägg+Pfönster+Ptak=......

Summera ytornas kvadratmeter på lämpligt sätt.

Skillnaden i denna uppgift är att det finns två elradiatorer.
Du ska läsa noggrant hur du ska fördela Ptotal på de två elradiatorerna

danielstrong 321 – Avstängd
Postad: 17 jan 2018 00:14

P (vägg)= 0,20 W/(m /C)* vi summerar Area vägg (8+ 6,2 )* 41 k=

P (Fönster)= 1,1 W/(m/C) varför kan vi inte summera?eller jag förstår inte vad du menar med fördela?eller varför skall vi fördela?

Tack

Affe Jkpg 6630
Postad: 17 jan 2018 09:57

Du har inte varit uppmärksam på när jag skriver om hur många fönster det finns.

Area (tak) 5* 3= 15m^2

Area (fönster 1) 1*2=2m^2

Area (fönster 2) 1*1 =1 m^2

Area (vägg 1) (5*2,4)-2= 10 m^2

Area (vägg 2) (3*2,4)-1=6,2

Räkna ut Ptotal

Läs dom två sista raderna i uppgiften noggrant

Smaragdalena 80504 – Avstängd
Postad: 17 jan 2018 11:10

Här har du skapat en separat tråd för den här andra uppgiften - fortsätt där.. Den här tråden handlar om uppgiften i förstainlägget. Tråden låses.
