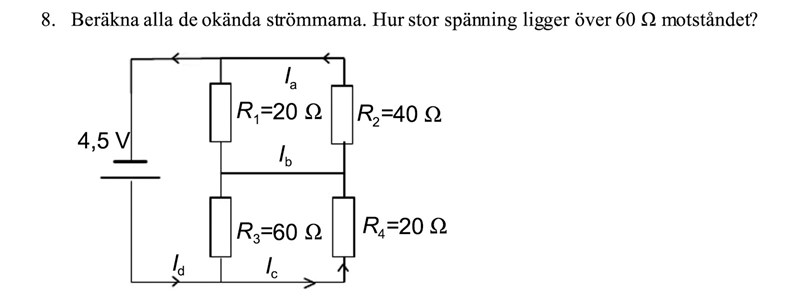

Beräkna alla de okända strömmarna. Hur stor spänning ligger över 60 ohm motståndet?

Facit:

Ia 53mA,

Ib 66 mA,

Ic 119mA,

Id 159 mA,

U60 = 2,4 V

Hej, Jag har fastnat på denna uppgift skulle någon kunna hjälpa till med uträkningen?

Har försökt beräkna hela strömmen genom Rtot (20ohm + 40ohm) = 60 ohm --> 4,5 / 60 = 0,075A men får felaktig resultat.

Tack

Hej och välkommen till Pluggakuten!

Om du vill beräkna den totala strömmen kan du först beräkna den totala resistanen.

Då får du ta hänsyn till att R₁ och R₂ är parallellkopplade, liksom R₃ och R₄.

Hejsan. Jag har samma fråga. Kan du gärna hjälpa mig lösa den?

helpme123 skrev:
Hejsan. Jag har samma fråga. Kan du gärna hjälpa mig lösa den?

Javisst.

Visa hur långt du kommer på egen hand.

Kan du t.ex. beräkna ersättningsresistansen för de parallellkopplade resistorerna R₁och R₂? Kalla denna ersättningsresistans R₁₂.

Och samma för R₃ och R₄? Kalla denna ersättningsresistans R₃₄.

Visa hur kretsen ser ut med dessa ersättningsresistanser så går vi vidare därifrån.
