17 svar
286 visningar
DeMechanica behöver inte mer hjälp
DeMechanica 82 – Fd. Medlem
Postad: 26 sep 2020 17:50

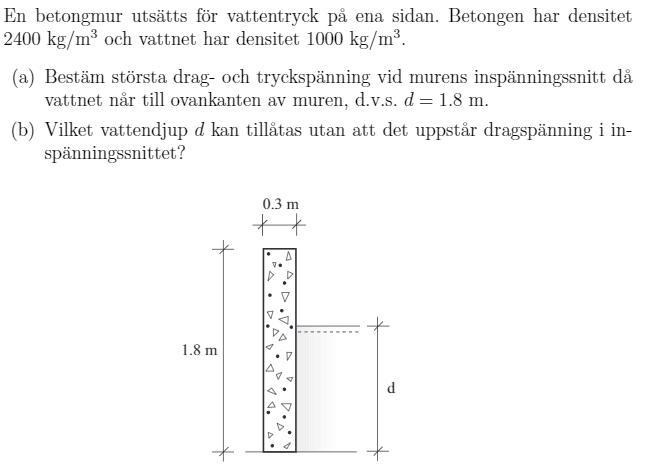

Behöver lite hjälp med att komma igång med uppgiften

Hej allesamman, det är en uppgift jag fastnat på, för att jag har inte räknat liknande uppgift förut... Så kan ej utgå från något. Jag behöver lite kickstart från er för att min lärare svarar ej mejl.

I facit står det:

a)σdrag=593 kPa (vatten sida)σtryck=-678 kPab) d=0.73 m

SaintVenant 3917
Postad: 26 sep 2020 18:36

Hur skulle du kunna modellera trycket som vattnet utsätter muren för? Någon form av utbredd last kanske?

Om du mäter trycket vid murens yta mot vattnet, vad är trycket då som funktion av avståndet från vattenytan? Det bör bero på vattnets densitet.

Om du nu har en last, en fast inspänd mur och du ska ta fram hur spänningen varierar i den, hur tror du att du ska göra då? Om du roterar bilden 90 grader åt vänster kanske det mer liknar de problem du löst tidigare.

DeMechanica 82 – Fd. Medlem
Postad: 27 sep 2020 09:04 Redigerad: 27 sep 2020 09:15
Ebola skrev:

Hur skulle du kunna modellera trycket som vattnet utsätter muren för? Någon form av utbredd last kanske?

Om du mäter trycket vid murens yta mot vattnet, vad är trycket då som funktion av avståndet från vattenytan? Det bör bero på vattnets densitet.

Om du nu har en last, en fast inspänd mur och du ska ta fram hur spänningen varierar i den, hur tror du att du ska göra då? Om du roterar bilden 90 grader åt vänster kanske det mer liknar de problem du löst tidigare.

Så om jag förstod rätt så ska d= 1.8 för deluppgift a)... Jag vände på bilden som du sa och det blev enklare att förstå vad som behöver göras, nu hoppas att jag är på rätt spår hehe.

DeMechanica 82 – Fd. Medlem
Postad: 27 sep 2020 10:19

Jag har räknat så här mycket hittills

SaintVenant 3917
Postad: 27 sep 2020 11:21

Kom ihåg att du vill veta hur de inre spänningarna varierar i muren. Alltså måste du snitta vid en godtycklig punkt och beskriva spänningen.

Ha då tungan rätt i mun då det är väldigt viktigt vilken storlek tyngden och den sneda lasten får. Det kan vara bra att veta var tyngdpunkten på en triangel är också.

DeMechanica 82 – Fd. Medlem
Postad: 27 sep 2020 11:59 Redigerad: 27 sep 2020 12:00
Ebola skrev:

Kom ihåg att du vill veta hur de inre spänningarna varierar i muren. Alltså måste du snitta vid en godtycklig punkt och beskriva spänningen.

Ha då tungan rätt i mun då det är väldigt viktigt vilken storlek tyngden och den sneda lasten får. Det kan vara bra att veta var tyngdpunkten på en triangel är också.

Jag tog fram momenten så här: 15892×1.83 = 9535 Nm

dock vet jag ej om det är rätt men i princip så ska man ta 1/3 av längden eftersom tvärkraften är linjärt då måste momenten bli exponentiell, sedan har jag denna formeln: σx=NA-MI× y  detta kan skrivas om som σx=NA±MWför att W = Iy eller W=b×h26Problemet är att jag vet inte vilken höjd och bas ska jag ta, är det betongväggens? i så fall h=1.8 och b= 0.3 eller?

Sedan vill jag veta om man behöver hitta då tvärkraften V är lika med noll för att sedan hitta Max moment för att Mmax = Mz ju.

SaintVenant 3917
Postad: 27 sep 2020 15:53

Du måste ta fram moment, tvärkraft och normalkraft som funktion av en koordinat vilken löper längs med tvärsnittet i höjdled. Detta gör du genom att snitta:

Här har du exempelvis att tyngden WW som funktion av koordinaten xx är:

W(x)=ρbetongAgxW(x) = \rho_{betong} Ag x

Där arean är A=0.3tA = 0.3t där tt är tjockleken i djupled. Du har i dina uträkningar antagit att t=1t = 1 mm men jag ser ingen information om denna i uppgiften. Det gör dock inget då jag misstänker att den divideras bort i slutet. När du tagit fram M(x)M(x) och T(x)T(x) kan du sedan ta fram σ(x)\sigma (x) och lösa a-uppgiften.

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 10:44
Ebola skrev:

Du måste ta fram moment, tvärkraft och normalkraft som funktion av en koordinat vilken löper längs med tvärsnittet i höjdled. Detta gör du genom att snitta:

Här har du exempelvis att tyngden WW som funktion av koordinaten xx är:

W(x)=ρbetongAgxW(x) = \rho_{betong} Ag x

Där arean är A=0.3tA = 0.3t där tt är tjockleken i djupled. Du har i dina uträkningar antagit att t=1t = 1 mm men jag ser ingen information om denna i uppgiften. Det gör dock inget då jag misstänker att den divideras bort i slutet. När du tagit fram M(x)M(x) och T(x)T(x) kan du sedan ta fram σ(x)\sigma (x) och lösa a-uppgiften.

Så den M(x) och T(x) jag har fått fram är felaktiga?

SaintVenant 3917
Postad: 28 sep 2020 10:54 Redigerad: 28 sep 2020 10:55
DeMechanica skrev:

Så den M(x) och T(x) jag har fått fram är felaktiga?

Du har inte skrivit dem någonstans så hur ska jag veta det? Du har skrivit något moment du räknat ut men det är uppenbarligen inte en funktion av någon koordinat...

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 11:17
Ebola skrev:
DeMechanica skrev:

Så den M(x) och T(x) jag har fått fram är felaktiga?

Du har inte skrivit dem någonstans så hur ska jag veta det? Du har skrivit något moment du räknat ut men det är uppenbarligen inte en funktion av någon koordinat...

Jo du har rätt, i kursboken de räknar på ett jätte konstigt sätt, här betecknar de T(x) som V(x) av nån anledning, jag trodde att vattnets tryck kunde man förvandla till kraft men eftersom vi inte vet höjden så skulle man anta 1m, då fick jag 15892 N, lite särskrivet men jag kollat lite olika metoder på youtube osv.

SaintVenant 3917
Postad: 28 sep 2020 11:36 Redigerad: 28 sep 2020 11:36
DeMechanica skrev:

Jo du har rätt, i kursboken de räknar på ett jätte konstigt sätt, här betecknar de T(x) som V(x) av nån anledning, jag trodde att vattnets tryck kunde man förvandla till kraft men eftersom vi inte vet höjden så skulle man anta 1m, då fick jag 15892 N, lite särskrivet men jag kollat lite olika metoder på youtube osv.

Du kan anta 1 m för att ta fram resultatet per meter mur.

Skicka en bild på hur de gör i kursboken så kan vi diskutera vad som är oklart, vi verkar inte komma någon vart utan att jag visar dig exakt vad du ska göra vilket jag inte vill.

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 11:42
Ebola skrev:
DeMechanica skrev:

Jo du har rätt, i kursboken de räknar på ett jätte konstigt sätt, här betecknar de T(x) som V(x) av nån anledning, jag trodde att vattnets tryck kunde man förvandla till kraft men eftersom vi inte vet höjden så skulle man anta 1m, då fick jag 15892 N, lite särskrivet men jag kollat lite olika metoder på youtube osv.

Du kan anta 1 m för att ta fram resultatet per meter mur.

Skicka en bild på hur de gör i kursboken så kan vi diskutera vad som är oklart, vi verkar inte komma någon vart utan att jag visar dig exakt vad du ska göra vilket jag inte vill.

Jo det är bra så, jag kommer behöva kunna dessa inför provet ändå så jag respekterar det :) Så här ser min beräkning ut:

SaintVenant 3917
Postad: 28 sep 2020 12:26 Redigerad: 28 sep 2020 12:36

Din normalkraft är korrekt om den är kompressiv.

Din tvärkraft är korrekt. Om vi tittar på trycket från vattnet så kan vi beskriva den som en differential:

dF=ρvgx·dA

Här har vi att areaelementet är dA=t·dx så vi får integralen:

Fx=ρvgt·0xxdx=ρvgt·x22\displaystyle F\left(x\right) = \rho_{v} gt \cdot \int_{0}^{x} x dx = \rho_{v} gt \cdot \dfrac{x^{2}}{2}

Om du nu anger tjocklek i djupled som t=1t=1 mm får du samma som din "V(x)V(x)".

Ditt moment är korrekt. Du har tagit fram det med hjälp av elastiska linjens differentialekvation men du kan lika gärna ta fram det med hjälp av hävarmen (x/3x/3).

Du har att ditt yttröghetsmoment är:

I=tb312I = \dfrac{tb^{3}}{12}

Du kan se att så är fallet utifrån denna bild:

Där b=0.3b=0.3 mm. Du får att den maximala spänningen i detta fall sker vid maximalt avstånd från neutrallagret vilket är vid ymax=b/2\left|y_{max}\right| = b/2 och därmed får vi böjmotståndet som:

Wb=tb26W_{b} = \dfrac{tb^{2}}{6}

Det du måste göra nu är att beskriva spänningen σx\sigma\left(x\right) samt hitta max- och min-värden.

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 13:03
Ebola skrev:

Din normalkraft är korrekt om den är kompressiv.

Din tvärkraft är korrekt. Om vi tittar på trycket från vattnet så kan vi beskriva den som en differential:

dF=ρvgx·dA

Här har vi att areaelementet är dA=t·dx så vi får integralen:

Fx=ρvgt·0xxdx=ρvgt·x22\displaystyle F\left(x\right) = \rho_{v} gt \cdot \int_{0}^{x} x dx = \rho_{v} gt \cdot \dfrac{x^{2}}{2}

Om du nu anger tjocklek i djupled som t=1t=1 mm får du samma som din "V(x)V(x)".

Ditt moment är korrekt. Du har tagit fram det med hjälp av elastiska linjens differentialekvation men du kan lika gärna ta fram det med hjälp av hävarmen (x/3x/3).

Du har att ditt yttröghetsmoment är:

I=tb312I = \dfrac{tb^{3}}{12}

Du kan se att så är fallet utifrån denna bild:

Där b=0.3b=0.3 mm. Du får att den maximala spänningen i detta fall sker vid maximalt avstånd från neutrallagret vilket är vid ymax=b/2\left|y_{max}\right| = b/2 och därmed får vi böjmotståndet som:

Wb=tb26W_{b} = \dfrac{tb^{2}}{6}

Det du måste göra nu är att beskriva spänningen σx\sigma\left(x\right) samt hitta max- och min-värden.

Tack så jätte mycket, jag insåg att jag har räknat normalkraften fel det ska vara ett minustecken framför. Men det löste sig:

SaintVenant 3917
Postad: 28 sep 2020 13:07

Är du med på att det inte spelar någon roll vad du ansätter tjockleken i djupled tt som då den divideras bort när du bestämmer spänningen?

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 13:17
Ebola skrev:

Är du med på att det inte spelar någon roll vad du ansätter tjockleken i djupled tt som då den divideras bort när du bestämmer spänningen?

Yes, jag kunde lika väl inte räknat med det men det ger mig bättre förståelse nu.

SaintVenant 3917
Postad: 28 sep 2020 14:08

Glöm inte när du tar b-uppgiften att spänningen kommer bli en funktion av djupet dd eftersom momentet är en funktion av djupet.

DeMechanica 82 – Fd. Medlem
Postad: 28 sep 2020 18:30
Ebola skrev:

Glöm inte när du tar b-uppgiften att spänningen kommer bli en funktion av djupet dd eftersom momentet är en funktion av djupet.

Tusentack! Utan din hjälp jag hade inte klarat frågan själv (läraren har inte ännu svarat mejl), men så fort du sa att både spänning och moment är en funktion av d så lystes en glödlampa i mitt huvud!
