Behöver hjälp med min breadboard

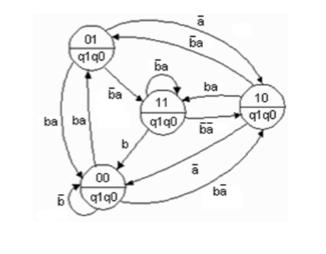

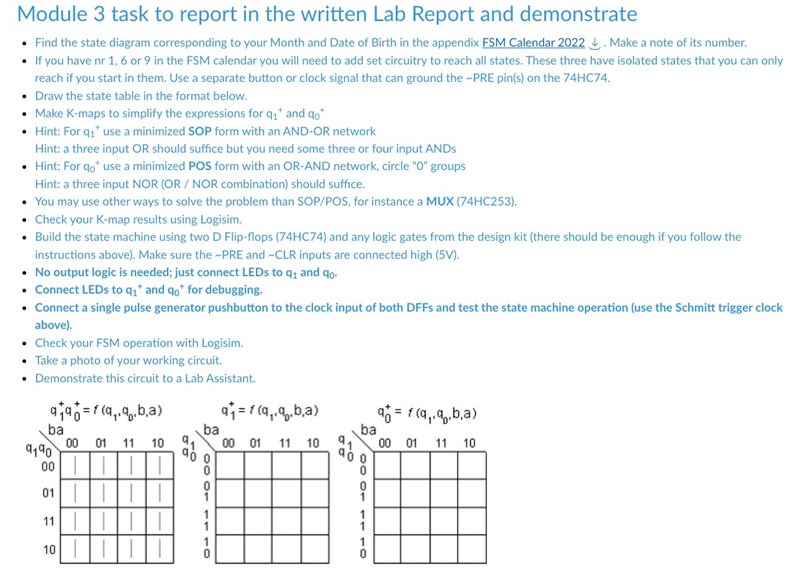

Jag undrade om någon kunde hjälpa mig. För att implementera den här kretsen på en breadboard håller jag på att bygga den i Logisim. Jag är dock inte säker på om jag kommer att behöva en MUX. De IC:er som jag tänkte placera på min breadboard är följande:
• Hex Schmitt Trigger: HC14
• Quad 2 input OR: HC32
• Hex Inverter: HC04
• Triple 3 input AND: HC11
• Quad 2 input AND: HC08
• Dual D-Type Positive-Edge-Triggered Flip-Flops: HC74
• Quad 2 input NOR: 74HC02
Och som du kanske förväntar dig, skulle den uppta majoriteten av breadboardens utrymme. Frågan är om jag kommer att kräva det extra rummet som ställs till förfogande av en MUX eller om jag klarar mig utan det.
Schemat på logisim är relevant för att ta reda på om en MUX kommer att vara idealisk för att spara utrymme på breadboard eller inte, eller om jag kan klara mig utan den. Här är en bild på labbkitet som vi använder.
"Bussterminalen" på breadboard har 60 kolumner, i mitten har vi bokstäverna A till E respektive F till J. Det vill säga 5 rader på varje sida.
Sju 14-pins integrerade kretsar kommer att ha svårt att lämna tomma kolumner om det fördelas över 60 kolumner, eller vad tycker ni? Här är en bild på antal unika kolumner som behövs (tror jag).
Visa spoiler
(Breadboarden som vi använder verkar inte skilja sig från de som vanligtvis visas på youtube-tutorials, det är därför jag antog att det skulle vara lätt att veta.)
Du skulle kunna spara in på inverterare om du använder /Q -utgången på vipporna. Tre stycken om jag ser rätt. Dessutom finns en onödig inverterare på b -ingången. Har man en inverterad signal så kan den ju användas på de två ställen där den behövs.
Kvar finns behovet av två inverterare. Finns det oanvända i HC14? Jag tror inte det gör något att det är Schmitt-ingång på dem.
