Behöver hjälp med en kopplingsschema uppgift.
Jag skulle behöva hjälp med att få en kopplingschema uppgift förklarad. Jag gjorde den för ett tag sen men kommer inte ihåg varför det var så.

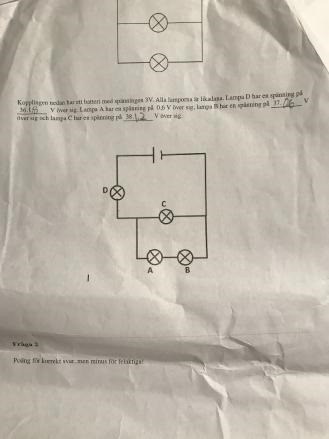

Det står kopplingen har ett batteri med spänningen 3V. Alla lampor är likadana. Lampa d har en spänning på 1.8v över sig. Lampa A har en spänning av 0.6 V över sig. Lampa B har en spänning på 0.6 V över sig och lampa C har en spänning på 1.2 V över sig.
Det som stog i bold var gömt och man skulle fylla i det på pappret. Jag fattar bara inte varför lampornas spänning ändras?
Mvh Linus
Jag har svårt att se texten i uppgiften. Ändras jämfört med vad?
Batterispänningen fördelar sig över lamporna.
Om vi tänker bort lamporna A och B så får vi halva batterispänningen över vardera C och D (lamporna är ju likadana). När A och B är med ändras det. Spänningen över C samt över A och B blir samma men lägre än utan A och B. Spänningen över D blir högre. Summan av dessa två blir batterispänningen.
Låter nästan lite överkurs för grundskolan. Hur mycket ellära har ni gått igenom?
Ohms lag: U = R*I ? Spänningsdelning med seriekopplade resistanser?
