Befuktning av luft med vatten (Mollier)

Hejsan,

Jag har fått lite hjärnsläpp här...

Jag har 4 m3/s luft med tillståndet: 25 grader celsius och 10 g vatten/kg luft.

Jag befuktar luften med 9,6 g vatten/s med temperaturen 90 grader celsius.

Så som jag har förstått det så är vattentemperaturen försumbar.

Mitt nya x räknar jag ut med "q vatten = (x1 - x2) * q luft * densitet luft" --> x2 = 12 g vatten/kg luft.

Nu till min fråga: Hur får jag fram den nya temperaturen och entalpin på luften?



Tack på förhand!

Smaragdalena 80504 – Avstängd
Postad: 3 aug 2018 14:49 Redigerad: 3 aug 2018 17:58

Du skriver Mollier, men du bifogar inget diagram. Då är det svårt att hjälpa till.

PhilipL 112
Postad: 3 aug 2018 15:53

PhilipL 112
Postad: 3 aug 2018 15:53

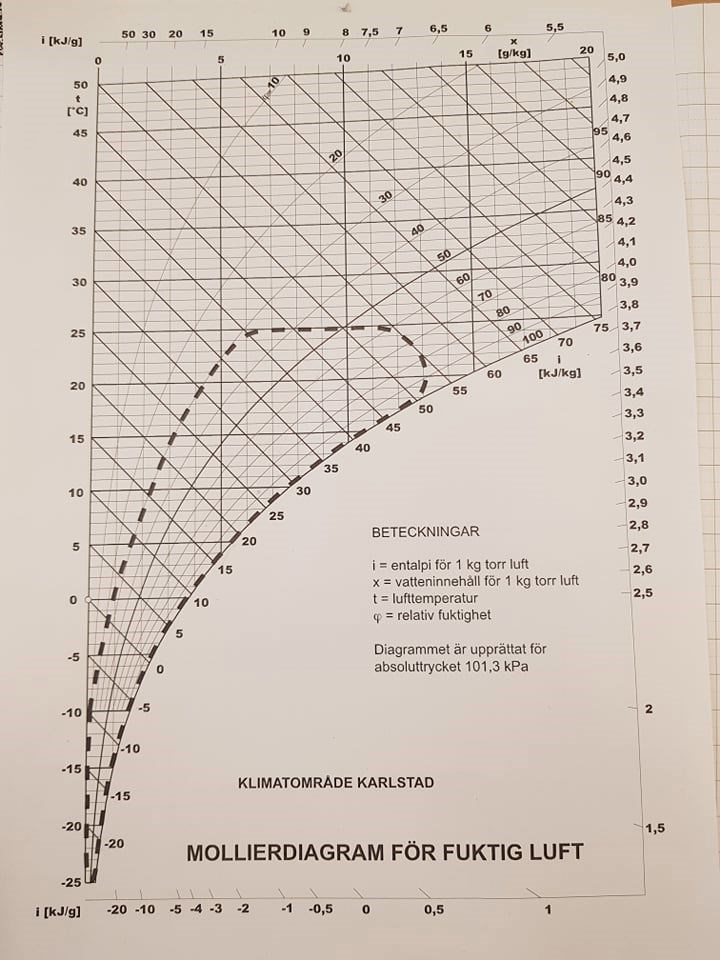

Tänkte inte så långt men här bifogar jag mollierdiagrammet :)

Men jag vet inte helt ärligt om detta diagram behövs för att lösa uppgiften i fråga!

Smaragdalena 80504 – Avstängd
Postad: 3 aug 2018 18:08

Du skriver att luften före har temperaturen 25 grader Celsius och innehåller 10 g vatten/kg luft. Betyder det "per kilogram torr luft" eller "per kilogram luft inklusive vattenångan"?

Vilken massa har 4 kubikmeter luft med temperaturen 25 grader Celsius och 10 g vatten/kg luft?

PhilipL 112
Postad: 4 aug 2018 11:44

Det är "Per kilogram torr luft".

Luften har massan 4.736 kg med 47.36 g vattenånga.

Totalt sett väger luften 4.78336 kg med vattenångan.

Smaragdalena 80504 – Avstängd
Postad: 4 aug 2018 12:29

Det du har skrivit är tydligen förhållandet före befuktningen (det försöker smyga sig dit ett r efter bokstaven f, det ser verkligen konstigt ut så här!). Då var alltså vatteninnehåller x = 10g/kg luft.Pricka in denna punkt i diagrammet.

Hur stort är vatteninnehållet efter befuktningen?

PhilipL 112
Postad: 4 aug 2018 13:06

Vatteninnehållet är 12 g/kg efter befuktning :)

PhilipL 112
Postad: 6 aug 2018 13:21

Jag förstår inte riktigt hur jag kan använda luftens massa före befuktning för att få fram dess tillstånd efter befuktningen :/
Jag har använt som jag skrev i första inlägget denna ekvation: "q vatten = (x2 -x1) * Densitet luft * volymflöde luft" för att få fram x efter befuktning (x2).

Men efter det steget så står jag tyvärr still :/

CurtJ 1201
Postad: 27 sep 2018 20:42

Hej,

när man tillsätter vatten i ett luftflöde så förångas vattnet och luften tillförs fukt (gäller under "normala" förhållanden för ventilationsanläggningar). Det innebär att vatteninnehållet ökar i luften och att entalpin förändras. I ditt fall så har du luft av 25° och 10 g vatten/kg torr luft och går du in i ditt mollierdiagram så ser du att luften då har en entalpi på lite drygt 50  kj/kg (representerat av den nedåtgående linjen i diagrammet)

4 m3luft väger ungefär 4*1.2 kg = 4.8 kg  och vi räknar allt per kg luft eftersom Mollierediagrammet anger entalpin per kg torr luft. Vi tillför 0.0096 kg vatten, dvs 0.0096/4.8 kg vatten per kg luft dvs 0.002 kg vatten eller 2 gram per kg luft.

Vattnets entalpi som är temperaturberoende är 4.19 kJ per kg och grad Celcius, dvs 4.19*0.002*90 = 0.75 kJ så luftens entalpitet ökar från drygt 50 till ca 51, dvs runt 2% så i princip är den försumbar som du säger och då sker tillförseln av vatten utefter entalpilinjen (=med konstant entalpi) i diagrammet. Du kan naturligtvis ta hänsyn till den lilla ökningen men avläsningsfelet i diagrammet är så stort att det inte är meningsfullt. Du har alltså en punkt för luften (25°@ 10g vatten/kg luft) och lägger till 0.002 kg med ungefär konstant entalpi vilket leder dig nerför entalpilinjen för 50 kJ/kg 2 enheter på x-skalan (motsvarande 0.002 kg) och du hamnar då på en temperatur på ca 20°

Hoppas du hängde med i diagrammet där.
