Batterier med resistans?!

Hej,

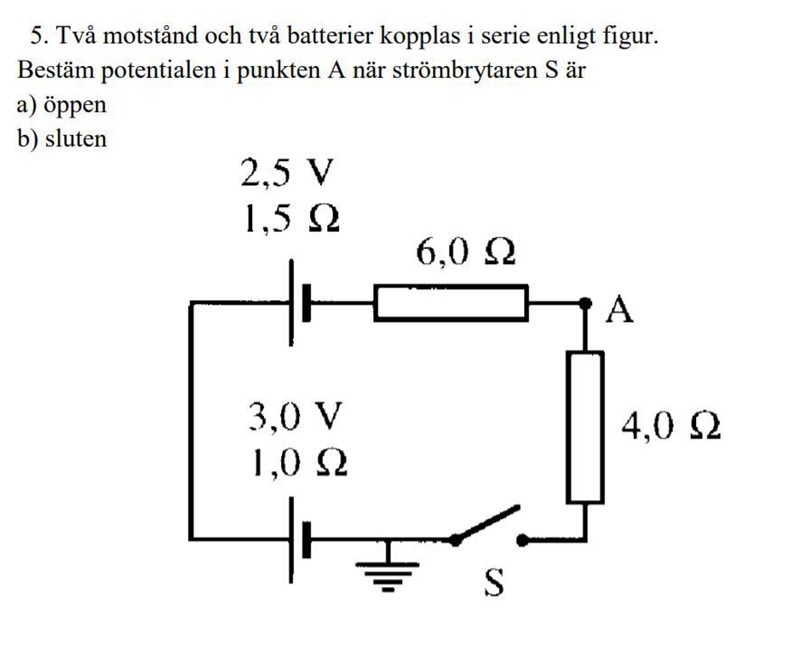

det finns två saker som är nya/oklara till mig i detta upggift, det fösrta är hur man ska tänka när det finns en strömbrytare och det andra är resistansen över battarier. En lösning skulle uppskatas.
tack.

Batterier i verkligheten har alltid en egen (s.k. inre) resistans. Du kan modellera det med en ideal spänningskälla i serie med ett motstånd.

Strömbrytaren då den är öppen (uppbruten) gör så att det inte kan flyta någon ström i kretsen, dvs det blir inget potentialfall över resistanserna.

den ”interna” resistansen i batterierna kan du modellera genom att helt enkelt ersätta ett sådant ickeidealt batteri, med ett idealt batteri och en serieresistans.

Gör ett försök, ladda upp här, så rättar vi till om något blir fel.
