Avläsa fasvridningen i figur - ex.2!
här är ännu ett ex. på där jag inte vet hur jag ska avläsa plotten där de säger att fasvridningen är -pi/2... jag har markerat ut med röda streck där jag tolkat det som är själva fasskillnaden på -pi/2 men jag vet ärligt talat inte hur de kommit fram till det.
jag tänker i och med den förklaring jag fick i den andra tråden att det vi kan göra här är att kolla vilken vinkel utsignalen har och jag tänker rent spontant att vi mäter från där det kan avläsas 5 sek enligt x-axeln och där det sträcker sig till ca 7 sek. vi tar sedan och kollar vart ut- respektive insignalen "peakar" och kan se att för utsignalen är det vid 3 sek. ex. och för utsignalen är det ex. efter 5 sek. vi har då en skillnad på 2 enheter. Dock fastnar det här för mig...
Max/min för ena kurvan sker då den andra kurvan är 0. De är då T/4 ur fas.
Ladda gärna upp bilderna direkt i trådarna så slipper man klicka på länkar och hålla på.

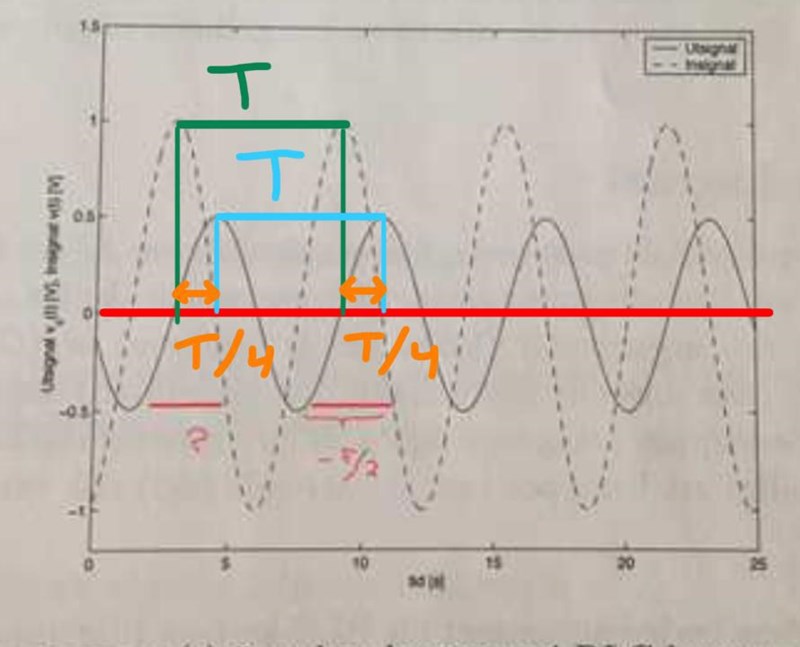

Dr. G skrev :Max/min för ena kurvan sker då den andra kurvan är 0. De är då T/4 ur fas.
Ladda gärna upp bilderna direkt i trådarna så slipper man klicka på länkar och hålla på.
snyggt med färgerna, lättare att förstå vad du menar! Hänger dock inte riktigt med, hur i all sin dagar kom du fram till att det var just T/4? hur kan du "se" det liksom?
Titta på en period.
Från 0 upp till max är en fjärdedels period.
Från max ner till 0 är en fjärdedels period.
Från 0 ner till min är en fjärdedels period.
Från min upp till 0 är en fjärdedels period.
