Avbildningsmatris plan och linje

Hej,

försöker förstå mig på skillnaden mellan hur man bildar en avbildningsmatris till ett plan och linje.

Har en uppgift som går ut på att hitta avbildningsmatrisen till;
a) planet 2x−3y+z = 0
b) linjen xyz=t3-12

Lösningsförslaget säger;
a) F(ei)=ei·nn·n·n

b) F(ei)=ei·vv·v·v

Varför använder man sig just av normalvektorn ni planet och riktningsvektorn vpå linjen?

Micimacko 4088
Postad: 21 jul 2020 22:22

Stämmer verkligen svaret på a?

Det du har där ser ut som projektionsformeln.

Man kan bestämma en avbildning genom att se vad som händer med (1,0,0) osv. Om du redan vet vilken linje du vill ha är det bara att projektera på, men med plan vet man istället vilken linje man inte vill ha så då tar man reda på hur mycket som pekar åt det hållet och minusar bort det från det man började med istället.

binary 206 – Fd. Medlem
Postad: 15 aug 2020 10:31

Jag misstänker att lösningsförslag a är felaktigt.  Jag får ut 1144-62114-6931142-31  Och vid koll att denna stämmer tar jag matrisen A•2-31=2-31.  Tänker jag rätt?

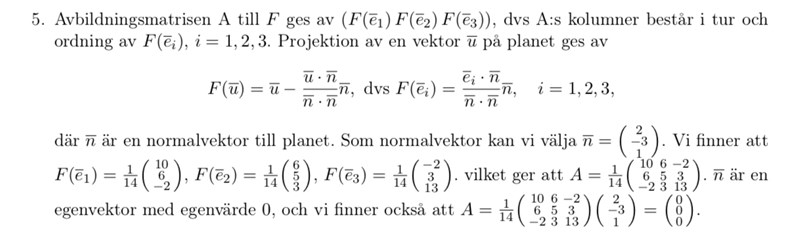

Facit säger;

Aerius 504 – Fd. Medlem
Postad: 15 aug 2020 13:15

Facit har rätt. Om du verkar på vektorn

n = 2-31

som är normalvektor till samma plan A avbildar vektorer till. Då kommer du få nollvektorn eftersom normalvektorn n inte har någon komponent i planet. Facits sätt är ett vanligt sätt att beräkna en avbildningsmatris på. Kan vara bra att memorera den metoden.

binary 206 – Fd. Medlem
Postad: 15 aug 2020 14:12

Jag är inte helt hemma på hur du menar. Förstår jag det rätt att jag först ska ta

e1nnn n

Och sedan göra om svaret pga den annars är en nollvektor?

Jroth 1191 – Fd. Medlem
Postad: 15 aug 2020 14:37 Redigerad: 15 aug 2020 14:38

Det Micimacko reagerade på var att facit har slarvat.

Det ska vara

F(e¯i)=e¯i-e¯i·n¯n¯·n¯n¯F(\bar{e}_i)=\bar{e}_i-\frac{\bar{e}_i\cdot \bar{n}}{\bar{n}\cdot \bar{n}}\bar{n}

Ser du att du ska ta e¯i\bar{e}_i minus det du räknat ut?

För din första vektor blir det

100-1144-62=114106-2\begin{pmatrix}1\\0\\0\end{pmatrix}- \frac{1}{14}\begin{pmatrix}4\\-6\\2\end{pmatrix}=\frac{1}{14}\begin{pmatrix}10\\6\\-2\end{pmatrix}

binary 206 – Fd. Medlem
Postad: 16 aug 2020 10:58

Tack, nu förstår jag!
