Av för bandpass filter

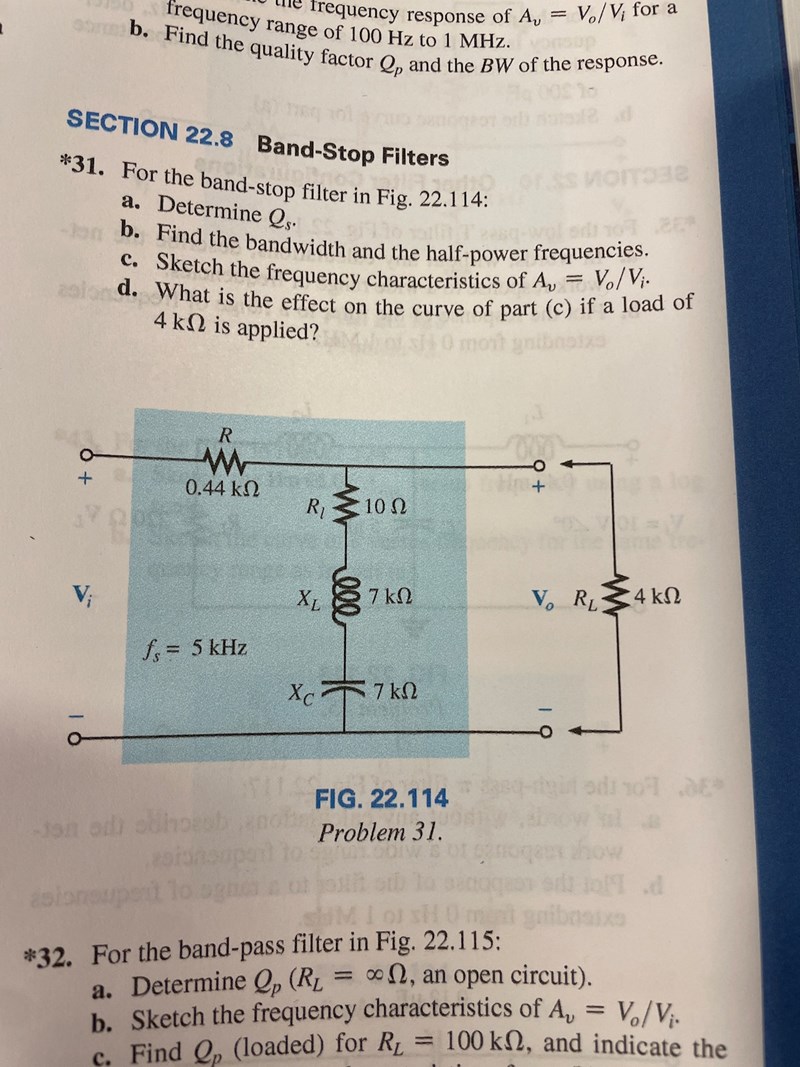

Hej jag behöver hjälp med att komma på Av för ett bandpass filter. Detta är frågan:

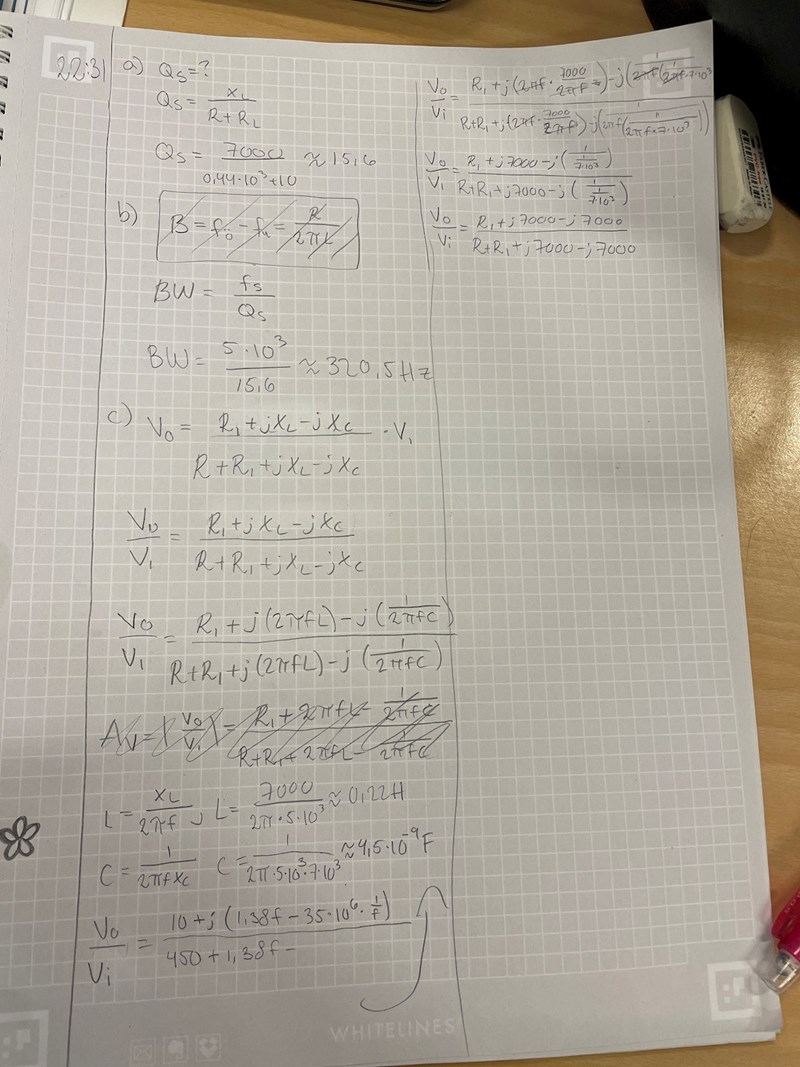

Jag har kommit så här långt:

det jag inte förstår är att jag ska ju plotta det men frekvensen förkortas bort? Vad ska då varieras?

JohanF 5456 – Moderator
Postad: 22 okt 20:35 Redigerad: 22 okt 20:45

Här tog du "omtag"

 från här

eller hur?

Då glömde du att ena f-et är inte en variabel, utan 5kHz. Då kan du inte förkorta bort variabeln f.

Ser du nu vad du har gjort för fel?

ThomasN 2083
Postad: 22 okt 20:38 Redigerad: 22 okt 20:39

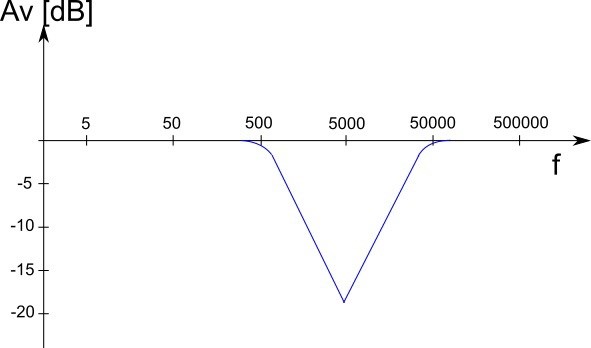

Detta filter har en karakteristik något sånt här:

Dippen (vid 5kHz) inträffar när Xc och Xl är lika, dvs resonans.
Vad innebär resonans för spänningen över Xl + Xc?

Mollyhej 466
Postad: 23 okt 11:09
JohanF skrev:

Här tog du "omtag"

 från här

eller hur?

Då glömde du att ena f-et är inte en variabel, utan 5kHz. Då kan du inte förkorta bort variabeln f.

Ser du nu vad du har gjort för fel?

Hmm jag förstår halvt? Men Vilket f är det som inte är en variabel? Är det frekvensen i spolen/kondensatorn eller frekvensen i 2pi*f?

Mollyhej 466
Postad: 23 okt 11:12
ThomasN skrev:

Detta filter har en karakteristik något sånt här:

Dippen (vid 5kHz) inträffar när Xc och Xl är lika, dvs resonans.
Vad innebär resonans för spänningen över Xl + Xc?

Hur vet du att det sker vid 5000? Och sen undrar jag även för jag gjorde en liknande uppgift och då ritade jag bode diagrammet uppåt. Ritar man upp för LP filter och ner är HP filter? Vid låga frekvenser dämpar HP filter och vid höga passerar dem

JohanF 5456 – Moderator
Postad: 23 okt 12:23
Mollyhej skrev:
JohanF skrev:

Här tog du "omtag"

 från här

eller hur?

Då glömde du att ena f-et är inte en variabel, utan 5kHz. Då kan du inte förkorta bort variabeln f.

Ser du nu vad du har gjort för fel?

Hmm jag förstår halvt? Men Vilket f är det som inte är en variabel? Är det frekvensen i spolen/kondensatorn eller frekvensen i 2pi*f?

De grönmarkerade f'en är variabler. Du gjorde rätt innan du började om på nytt försök. Det andra f'et som du använde var den frekvens (5kHz) som uppgiften specificerade gav de reaktiva impedanser som fanns i uppgiftfiguren (7kOhm). 5kHz-datat används ju bara så att du ska kunna lista ut vilken kapacitans och induktans komponenterna i uppgiften har.

Kommer du vidare?

ThomasN 2083
Postad: 23 okt 14:23
Mollyhej skrev:
ThomasN skrev:

Detta filter har en karakteristik något sånt här:

Dippen (vid 5kHz) inträffar när Xc och Xl är lika, dvs resonans.
Vad innebär resonans för spänningen över Xl + Xc?

Hur vet du att det sker vid 5000? Och sen undrar jag även för jag gjorde en liknande uppgift och då ritade jag bode diagrammet uppåt. Ritar man upp för LP filter och ner är HP filter? Vid låga frekvenser dämpar HP filter och vid höga passerar dem

I uppgiften står att Xc = XL = 7kohm. Det händer vid resonans. Spänningarna över XC och XL är då lika men motriktade.

Kurvan kanske inte stämmer helt men den har den här formen.

Kretsen innehåller inga aktiva delar, som förstärkare. Då kan AV vara max 1 = 0dB.
Vad händer vid väldigt låga och väldigt höga frekvenser?

ThomasN 2083
Postad: 27 okt 01:13

Det jag försöker antyda (lite luddigt kanske) är att det finns ett enkelt samband mellan Q, R och XL eller Q, R och Xc. Dessutom ett samband mellan BW (bandbredd), f0 och Q.

Men det är kanske inget ni gått igenom?

Jag får nog också korrigera min kurva lite. Dippen är mycket smalare än jag ritat. Jag får -3dB bandbredden till 320Hz.
