Åt vilket håll går momentet?
Hej!
Vet inte hur jag lyckats ta mig så här långt i min kurs utan att förstå vad moment egentligen är. Just nu är ämnet spänningsfördelning i tex balk och räkning på tvärsnitt, men anar inte hur åt vilket håll ett moment i ett tvärsnitt är riktat och därtill åt vilket håll spänningen går..
Vad är det som avgör att momentet går åt det hållet? Spelar det någon roll för tryck- och drgkrafterna?
Håller tummarna för att någon här kan svara!

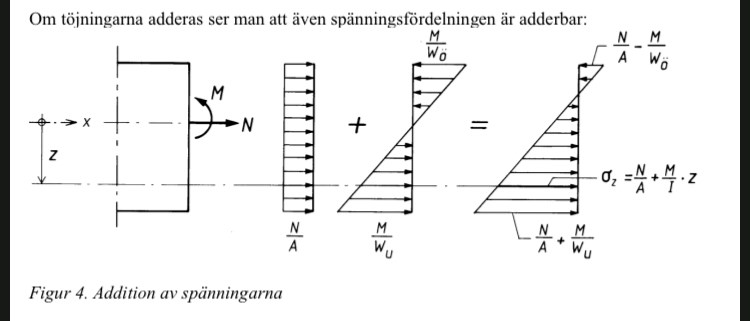

Synd att ingen kunde svara på din fråga, hållfasthetslära tycker många är svårt. Val av riktning är en konvention och i Sverige gör vi som i din bild men i exempelvis USA gör man omvänt. Detta kan förvirra en del men blir inte fel så länge man är konsekvent.
Tänk dig att du tar tag i en balk med båda händerna, sätter tummarna mot dig och böjer i en mot-klockan rörelse med högerhanden och med-klockan rörelse med vänsterhanden. Då är din böjrörelse för högerhanden i samma riktning som momentet i din figur. Om du då föreställer dig att du tittar inuti balken så bör du förstå att materialet längst ned (vid maximalt z-led i figuren) dras isär och det längst upp (vid minimalt z-led i figuren) trycks ihop. Denna böjning leder då till dragspänningar på nedersidan och tryckspänningar på ovansidan.
Om du sedan tittar på figuren till höger där de har så är det positiv spänning på nedersidan (pilar åt höger) fram till en viss punkt (neutrallagret) varvid du har negativ spänning (pilar åt vänster).
Hoppas detta hjälpte något!
Tack så hemskt mycket för svar! Det hjälpte definitivt :)
