Är tummen en nordände?

Är tummen alltid en nordände? Kan någon berätta mer om denna "regel"?Min bok nämner inte den märkvärdigt :(

Vilken av högerhandsreglerna tänker du på? Är det regeln för ett magnetfält runt en ledare, eller regeln för hur kraften, strömmen och magnetfältet förhåller sig?

Gabriella S 368
Postad: 20 jan 2018 20:11

Runt en spole ungefär, vet faktiskt inte riktigt vilken den är :-(

Dr. G 9479
Postad: 20 jan 2018 20:25

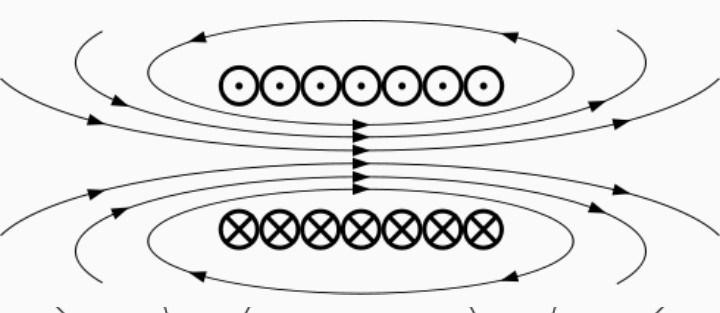

Vi tar de här rvå bilderna igen:

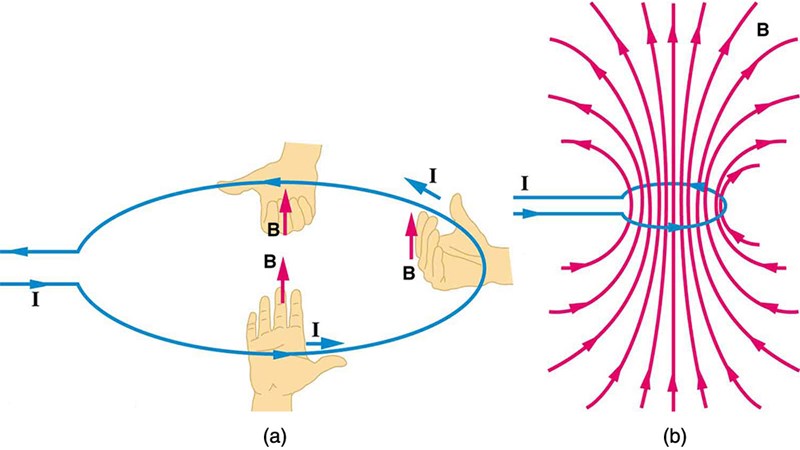

Den nedre bilden visar strömmen genom ett varv på spolen. Den visar också den "vanliga" högerhandsregeln, d.v.s ström längs tumme, magnetfält längs fingrarna.

Eftersom ledaren här bildar en cirkel så kommer magnetfältet att peka åt samma håll i magnetfältet alla punkter inuti cirkeln. Ser du det i figuren? Det pekar också åt motsatt håll i alla punkter utanför cirkeln.

Man kan då formulera en annan högerhandsregel för spolar:

Om strömmen går längs fingrarna (i det cirkulära tvärsnittet) så går magnetfältet inuti spolen i tummen riktning. Detta hoppas jag syns i den första bilden.

Tar gärna emot frågor på detta, men svarar nog inte förrän i morgon.

Okej, då förstår jag vilken du menar. Fingrarna går i strömriktningen runt spolen, och tummen pekar i magnetfältets riktning.

Gabriella S 368
Postad: 20 jan 2018 21:04

Jag återkommer med frågor imorgon om det dyker upp några. Tack mina hjältar!

Gabriella S 368
Postad: 21 jan 2018 12:29 Redigerad: 21 jan 2018 12:34

Dr.G jag förstår inte varför det blir en förstärkning inne i spolen, i både den första figuren ovanpå och i figur B.



(var tvungen att skriva ett nytt inlägg för det gick inte att redigera)

Dr. G 9479
Postad: 21 jan 2018 13:04

Jag får fixa till bilden senare så att det syns.

Spolen på bilden har 7 varv, eller hur?

För enkelhets skull väljer vi att titta på punkten mitt i spolen. Det totala magnetfältet i någon punkt får bidrag från alla punkter på spolen. Vi kan nöja oss med att titta på bidragen från tvärsnittet.

Ledarna (alltså varven) i mitten (både prick och kryss) ger ett magnetfält rakt åt höger i mitten av spolen. För de andra varven blir riktningen inte enbart åt höger, men även lite upp/ner.

Med en uppdaterad bild hoppas jag visa att upp/ner bidragen tar ut varandra.

(Man kan också använda sig av spolens symmetri för att inse att det det inte kan finnas ett resulterande magnetfält som pekar uppåt eller nedåt mitt i spolen.)

Gabriella S 368
Postad: 21 jan 2018 13:12 Redigerad: 21 jan 2018 13:51

Hur vet man hur fältet i mitten ska ut, t.ex i figur B då är det i mitten ett fält som går uppåt (nerifrån och sedan upp)



Edit: Första figuren (längst upp) förstår jag nu, men nu a) och b) förstår jag inte. Har svårt att se varför magnetfältet i mitten går upp..

Gabriella S 368
Postad: 22 jan 2018 18:19

Har du lyckats rita bilden DrG?

Dr. G 9479
Postad: 22 jan 2018 18:58
Gabriella S skrev :

Har du lyckats rita bilden DrG?

Förhoppningsvis i kväll. Behöver rita från dator för att det inte ska bli för grötigt..

Gabriella S 368
Postad: 22 jan 2018 19:08

Okej ta din tid! Tack så mycket iförväg!

Dr. G 9479
Postad: 22 jan 2018 21:38

Det blev grötigt ändå...

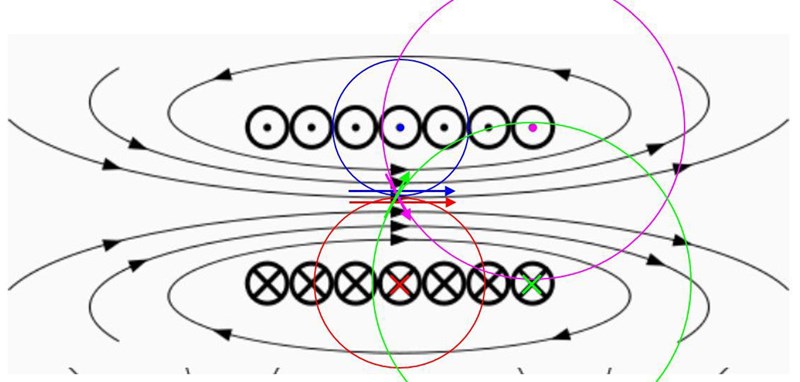

Jag ritar ut magnetfälten i mitten av  spolen för 4 delar av spolen.  Magnetfältet från varje del av spolen går i cirklar kring ledaren och pekar tangentiellt mot dessa cirklar. Som vanligt är fältet runt en prickström moturs och fältet runt en krysström medurs.

Eftersom den valda punkten ligger rakt över/under de blå strömmarna kommer magnetfältet där att peka åt höger.   För de gröna och lila strömmarna blir det "snett", men lika mycket snett uppför för grön som snett nedför för lila.

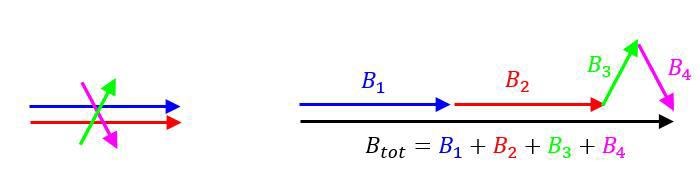

Om vi bara kollar på hur magnetfälten pekar så blir det som nedan. Fälten läggs ihop vektoriellt.  De blå och röda fälten har större fältstyrka, eftersom punkten ligger närmare de ledarna (och det är samma strömstyrka i alla punkter på spolen).

om du ritar ut fler bidrag till det totala magnetfältet i mitten av spolen så kommer även dessa att ge ett bidrag åt höger.

Gabriella S 368
Postad: 22 jan 2018 22:07

Jag kikar på bilden imorgon för en noggrann analys, hitills kan jag ju bara berömma bilden. Den är ju inte lika grötig som denna...

merveozkanat 25 – Fd. Medlem
Postad: 24 mar 2021 21:17

Jag förstår inte varför de röda och blåa fälten har större fältstyrka. Hur menar du med att punkten ligger närmare de ledarna? Bilden är väll ritad för magnetfälten i mitten av spolen. Hur kan en punkt då ligga närmare än punkten längst ut? Hoppas du förstår min fråga.
