Använda Kirchhoff lag beräkna med dubbla batterier
Hej! Jag kommer inte vidare med denna uppgift. Skriv gärna tips hur jag ska gå tillväga, vad jag kan göra, vad jag inte kan göra osv.

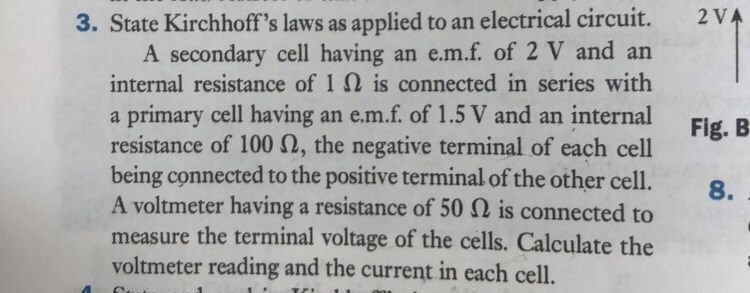

Har försökt på lite olika sätt, bifogar bild på ett av mina förslag samt uppgiften.
Frågor utöver tips:
när jag har två celler/batterier seriekopplade med varandra, kan jag då ”slå ihop” dessa till ett stort batteri? I detta fall så blir det stora batteriet U=3.5V och dess intre resustans 101ohm.
Har jag tolkat uppgiften korrekt och ritat ut vart voltmetern ska sitta på korrekt plats?
Vad menas med en primary cell samt secondary cell?
Voltmeter ska ligga mellan A och B.
Och mellan B och C, det blir samma sak, för i din ritning är A, C, D, E samma punkt.
(Som du har ritat skulle voltmeter visa noll, det går ingen ström genom den.)
