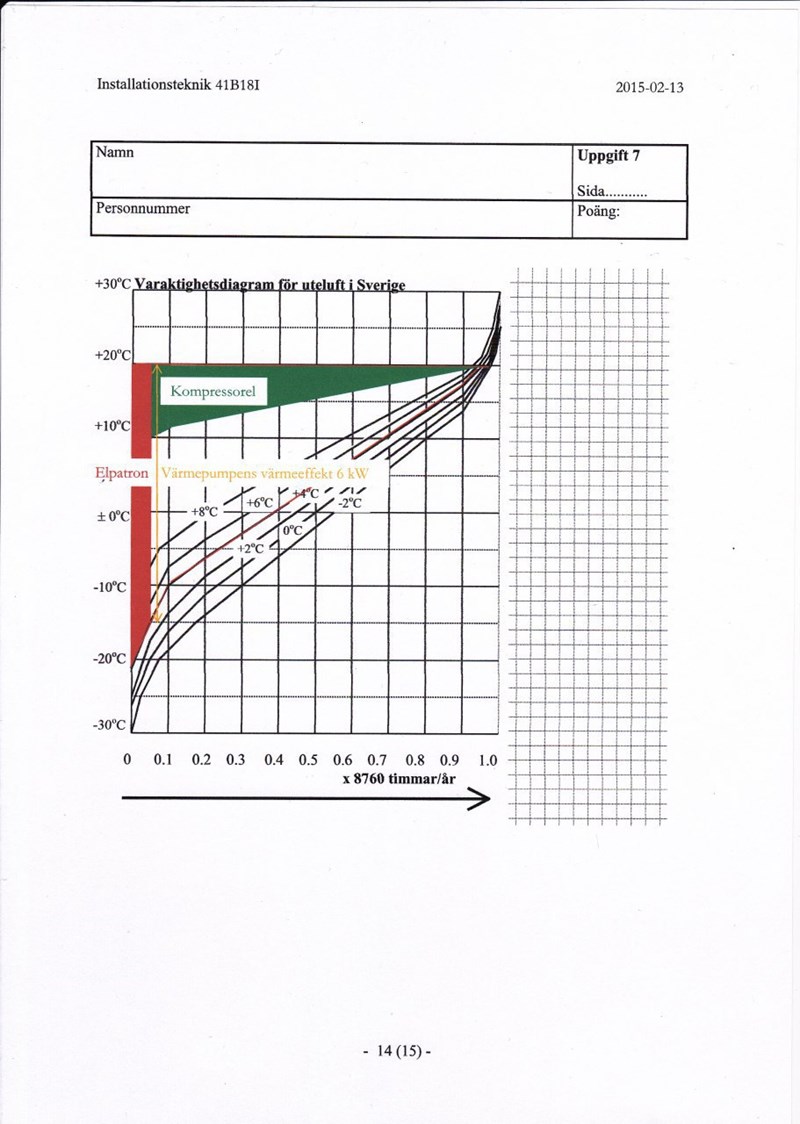

Ang varaktighetsgrammet

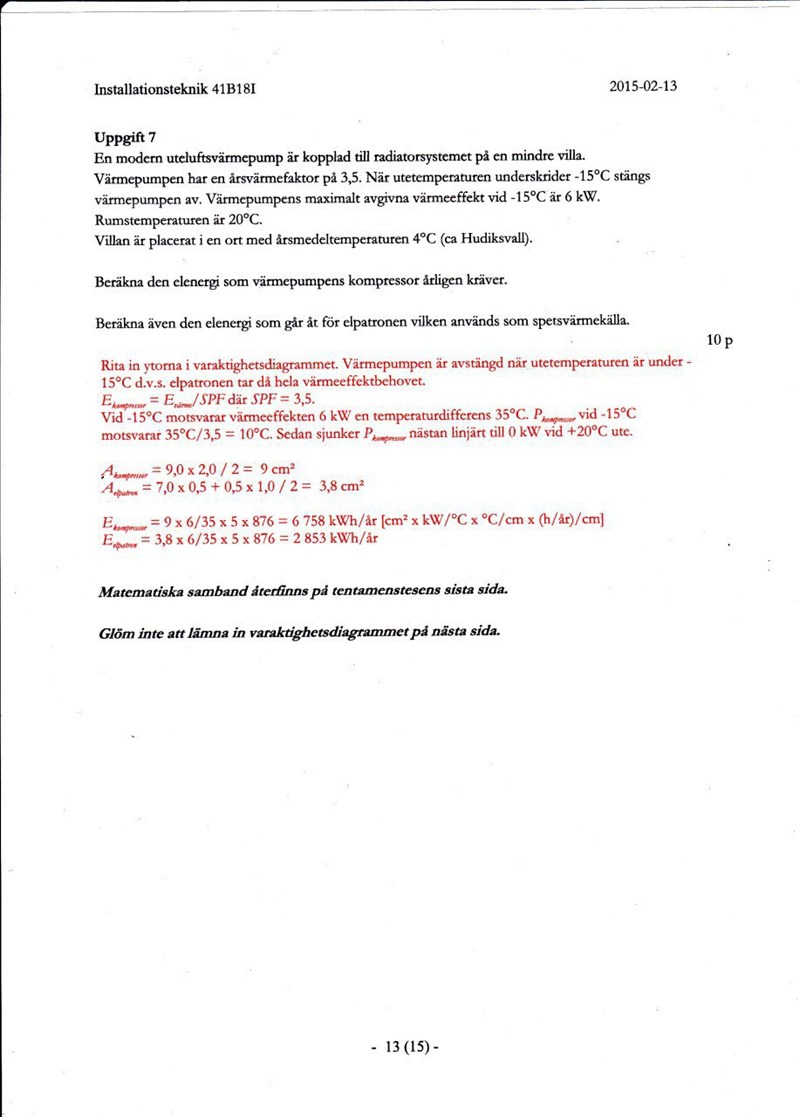

man skall beräkna elenergi som värmepumpens kompressor årligen kräver? Det jag inte förstår hur hittar man A på kompressor? Dvs  9,0* 2,0= 9 cm ^2.?Jag har svaret med diagramm där nere som ni ser om ni kan vara snäll och förklara   Väldig väldig tacksam

Affe Jkpg 6630
Postad: 7 feb 2018 20:46 Redigerad: 7 feb 2018 20:47

Analysera den röda och den gröna ytan i diagrammet. Summan av ytornas areor ger svar på den totala energi-förbrukningen under året.

danielstrong 321 – Avstängd
Postad: 7 feb 2018 22:39

undrar kan du beskriva lite mer?de gröna är Area kompressor och de röda Area Elpatron? Förstår inte hur A(kompressor) blir 9,0*2,0%2= 9 cm^2

de gröna är nästan 13 rutor. De gröna är från 0,1 till 0,9

Affe Jkpg 6630
Postad: 7 feb 2018 22:42

Den gröna ytan är nästan en triangel.
Hur beräknar du ytan på en triangel?

danielstrong 321 – Avstängd
Postad: 8 feb 2018 13:32

det är basen * höjden%2

basen är från 0,1 till 0,9 dvs

Är höjden är det från +10 till +20?

Om det är det så är det 9,0 * 2,0%2=



hoppas jag har rätt Affe

Affe Jkpg 6630
Postad: 8 feb 2018 14:32
danielstrong skrev :

det är basen * höjden%2

basen är från 0,1 till 0,9 dvs

Är höjden är det från +10 till +20?

Om det är det så är det 9,0 * 2,0%2=



hoppas jag har rätt Affe

Du ska bara räkna rutor 9*22=9

Sedan beskriver man i uppgiften att en ruta=1cm2
Nu kommer det svåra...hur många kWh motsvarar en ruta?

danielstrong 321 – Avstängd
Postad: 8 feb 2018 15:06

Tack affe.Är vi på Area (elpatron).är det det vi skall räkna?jag vet inte hur många kwh motsvarar en ruta ,men jag vet att  1kwh=3,6*10^6

danielstrong 321 – Avstängd
Postad: 8 feb 2018 15:16

Jag vill gärna gå genom Area( elpatron) oxå? Det ser ut som kvadrat och sista en liten triangel?

Affe Jkpg 6630
Postad: 8 feb 2018 16:40
danielstrong skrev :

Jag vill gärna gå genom Area( elpatron) oxå? Det ser ut som kvadrat och sista en liten triangel?

Jo, försök förstå hur den röda ytan är beräknad

Affe Jkpg 6630
Postad: 8 feb 2018 16:58

Säg att x-axeln är graderad i timmar = hours (h)
Säg att y-axeln är graderad i kilowatt (kW)
En ruta skulle då blivit 1kWh
Nu är graderingen på axlarna annorlunda.
Du ska fundera ut hur många kWh som varje ruta motsvarar.

danielstrong 321 – Avstängd
Postad: 8 feb 2018 20:26

För och räkna Area ( elpatron) eller de röda =det är 7 rutor + 0,5 som är en halv Rut eller 8 ruten+ 0,5 som är halva 0 till 0,1 gånger 1,0 som jag inte vet vad är delar på  2? Är det rätt tror du?

danielstrong 321 – Avstängd
Postad: 8 feb 2018 22:04

För att räkna Area(elpatron)eller de röda=det är 7 rutor +0,5 som är en halv eller åttonde ruten+ 0,5 som är halva 0 till 0,1 gånger 1,0 som jag inte vet vad det är delar på 2?

Är det rätt tror du Affe? Tack

Affe Jkpg 6630
Postad: 8 feb 2018 22:31

Man beräknar ytan på den röda arean, genom att dela upp den i två areor, en rektangel och en triangel. I vilken av de två röda ytorna tror du att du ser att man delar med två?

danielstrong 321 – Avstängd
Postad: 8 feb 2018 23:36

Jag är bomb säker att det är den som är 0 till -20 eller jag menar den röda med spets

Affe Jkpg 6630
Postad: 9 feb 2018 10:34
danielstrong skrev :

Jag är bomb säker att det är den som är 0 till -20 eller jag menar den röda med spets

Nä, triangeln har man beräknat mellan ca -15 och -20 på y-axeln

danielstrong 321 – Avstängd
Postad: 9 feb 2018 13:15

Jajamän.förlåt uttryckte mig fel.jag menar där mellan -15 till -20 tack affe

danielstrong 321 – Avstängd
Postad: 9 feb 2018 13:26

Är det energi vi skall räkna på de två sista dvs E(kompressor) och E (elpatron)?

om vi skall räkna E(kompressor)= 9*6/35*5*876= då har vi 6 758 kwh/år

9 är Area för kompressor och gånger 6/35 förstår jag inte på.är det 6 värmeeffekten som motsvarar -15 och 35 är det värmepumpen årsvärmefaktor på 3,5?

Affe Jkpg 6630
Postad: 9 feb 2018 18:19
danielstrong skrev :

Är det energi vi skall räkna på de två sista dvs E(kompressor) och E (elpatron)?

om vi skall räkna E(kompressor)= 9*6/35*5*876= då har vi 6 758 kwh/år

9 är Area för kompressor och gånger 6/35 förstår jag inte på.är det 6 värmeeffekten som motsvarar -15 och 35 är det värmepumpen årsvärmefaktor på 3,5?

Kolla den gula pilen och den gula texten....6kW...och räkna antal rutor på y-axeln som motsvarar 6kW.

danielstrong 321 – Avstängd
Postad: 9 feb 2018 19:42

ja det stämmer det är 6 rutor men varför är delat med 35? Eller är 35 som det står där temperatur differens 35C.hur kan man se det i diagrammet  35C temperaturdifferens?

danielstrong 321 – Avstängd
Postad: 9 feb 2018 21:24

Gånger 5 är det de ruter från 0 till -20? Dvs de röda.det är 5 st röda rutor och sen det gånger 876.är det X 8760 timmar/år som det står på y-axeln?

Affe Jkpg 6630
Postad: 9 feb 2018 23:33 Redigerad: 9 feb 2018 23:36
danielstrong skrev :

ja det stämmer det är 6 rutor men varför är delat med 35? Eller är 35 som det står där temperatur differens 35C.hur kan man se det i diagrammet  35C temperaturdifferens?

Nä, den gula pilen är inte 6 rutor lång. Räkna en gång till.

danielstrong 321 – Avstängd
Postad: 9 feb 2018 23:58

Förlåt.Y-axeln de gula rutor är 7 .

Affe Jkpg 6630
Postad: 10 feb 2018 00:31
danielstrong skrev :

Förlåt.Y-axeln de gula rutor är 7 .

...den gula pilen är 7 rutor lång...
Hur många kW blir det då på y-axeln för en (1) ruta?

danielstrong 321 – Avstängd
Postad: 10 feb 2018 00:43

Det är 6 kw och det är 7 rutor på Y-axeln

danielstrong 321 – Avstängd
Postad: 10 feb 2018 00:43

För en ruta blir det 1 kw

Affe Jkpg 6630
Postad: 10 feb 2018 10:29
danielstrong skrev :

För en ruta blir det 1 kw

Nä, om en ruta är 1kW skulle 7 rutor vara 7kW
Fundera igen....

danielstrong 321 – Avstängd
Postad: 10 feb 2018 15:01

Ja det stämmer men bara undrar varför står det E (kompressor)=9 * 6/35 * 5 *876= Det jag inte förstår varför står det 6/35? Jag förstår det du säger att en ruta är 1 kw och vi har 7 rutor så det blir 7 kw. Men 6/35 förstår jag inte.tack

Affe Jkpg 6630
Postad: 10 feb 2018 17:12

Nä, du förstår inte...
7 rutor motsvarar 6kW.
Hur mycket motsvarar då en ruta?
När du försöker svarar på det ska jag förklara vad ....6/35x5...betyder...
...om du då inte själv förstår det.

danielstrong 321 – Avstängd
Postad: 10 feb 2018 18:15

Ja om 7 rutor motsvara 6 kw ,så motsvara 1 ruta cirka 1,1 kw om man skall vara exakt

Affe Jkpg 6630
Postad: 10 feb 2018 19:41
danielstrong skrev :

Ja om 7 rutor motsvara 6 kw ,så motsvara 1 ruta cirka 1,1 kw om man skall vara exakt

7 rutor skulle då motsvara 7*1.1=7.7kW...hur tänkte du då?

danielstrong 321 – Avstängd
Postad: 10 feb 2018 20:36

Jag delade 7 i 6 kw= 7%6=1,1 i varje ruta.  Dvs 1,1 kw i varje ruta.

danielstrong 321 – Avstängd
Postad: 10 feb 2018 20:51

9*6/35*5

Gånger 5 är antal röda ruter från 0 plus och minus till minus 20

jag delade 7 ruter i 6 kw=7%6= 1,1 kw i varje  ruta ,men samtidigt som du säger 1,1 * 7 blir 7,7

förstår inte.är det nåt samband med X 8760 timmar/år?

Affe Jkpg 6630
Postad: 10 feb 2018 21:55

Du förstår inte att 7*1.1=7.7?
Du söker ju att 7*x=6kW

danielstrong 321 – Avstängd
Postad: 10 feb 2018 23:51

Ja det måste vara 1

Affe Jkpg 6630
Postad: 11 feb 2018 00:01
danielstrong skrev :

Ja det måste vara 1

Vad är det som måste vara 1?

7*x=6....är x=1?

danielstrong 321 – Avstängd
Postad: 11 feb 2018 00:12

Då måste det vara 6

Affe Jkpg 6630
Postad: 11 feb 2018 00:16
danielstrong skrev :

Då måste det vara 6

Vad är det som är 6?

7*x=6....är x=6?

danielstrong 321 – Avstängd
Postad: 11 feb 2018 00:25

det är 7

Affe Jkpg 6630
Postad: 11 feb 2018 09:09

Vad är det som är 7?

7*x=6....är x=7?

danielstrong 321 – Avstängd
Postad: 11 feb 2018 14:18

Alltså värmeeffekten är 6 kw. och 6kw motsvara 7 ruter.

så 6 är lika med 7 eller 7 är lika med 6

eller kan det betyda häst krafter det här kw.det finns speciella formell att gå efter 1 häst kraft är 735,5

6 gånger 735,51 =4413,060

x=4413,60%7 dividera med 7

x=630,437.

Smaragdalena 80504 – Avstängd
Postad: 11 feb 2018 14:59

En hästkraft förkortas hk. Den här uppgiften har ingenting med hästkrafter att göra.

Vad menar du med att "så 6 är lika med 7 eller 7 är lika med 6"? 6 och 7 är två olika heltal.

danielstrong 321 – Avstängd
Postad: 11 feb 2018 16:16

7x=6

man dividerar 6 med 7

x=6/7

x=0,857

hoppas det här är rätt annars vet jag inte

Affe Jkpg 6630
Postad: 11 feb 2018 18:40

Utmärkt danielstrong! Nu händer faktiskt något i denna uppgift!
Nu skriver jag detta:
6*17=6*535=635*5

Hur tänker du då, när du läser den röda texten i uppgiften?

danielstrong 321 – Avstängd
Postad: 11 feb 2018 19:33

Det står vid -15C motsvarar värmeeffekten 6 kw en temperaturdifferens 35C.p (kompressor) vid -15 motsvarar 35C/3,5=10.sedan sjunker P kompressor

danielstrong 321 – Avstängd
Postad: 11 feb 2018 19:35

Ja att den sjunker temperaturen

Affe Jkpg 6630
Postad: 11 feb 2018 20:28
danielstrong skrev :

Ja att den sjunker temperaturen

Nä, du ska fundera över hur många kWh en ruta motsvarar.

danielstrong 321 – Avstängd
Postad: 11 feb 2018 20:49

3,5

danielstrong 321 – Avstängd
Postad: 11 feb 2018 21:10

du skrev den röda texten? Vart i texten menar du?det är 5 långa rader

Affe Jkpg 6630
Postad: 11 feb 2018 22:45
danielstrong skrev :

du skrev den röda texten? Vart i texten menar du?det är 5 långa rader

Fast jag pekar ju ut exakt var du ska ha fokus:
6*17=6*535=635*5

Affe Jkpg 6630
Postad: 11 feb 2018 22:47
danielstrong skrev :

3,5

Hur kom du fram till 3,5?
Svaret står ju i den röda texten!

danielstrong 321 – Avstängd
Postad: 11 feb 2018 22:53

6%35=0,1714 kw.

Affe Jkpg 6630
Postad: 12 feb 2018 10:30
danielstrong skrev :

6%35=0,1714 kw.

Om du menar hur många kW en ruta motsvara i y-led, så är 6/35kW fel.

danielstrong 321 – Avstängd
Postad: 12 feb 2018 14:34

väldig tacksam om du kan förklara så att jag förstår.så att jag går vidare med den uppgiften.

Affe Jkpg 6630
Postad: 12 feb 2018 16:38
danielstrong skrev :

väldig tacksam om du kan förklara så att jag förstår.så att jag går vidare med den uppgiften.

Vad är det jag ska förklara?

danielstrong 321 – Avstängd
Postad: 12 feb 2018 16:44

Det jag kommer alldrig fram.hur många kw motsvara 1 ruta?

danielstrong 321 – Avstängd
Postad: 12 feb 2018 16:48

Det är ingenting och förklara 9 m^2 * effekt som är 6%35c och sen gånger de 5 röda ruter dvs 0 till -20 och sen gånger 876 timmar/år

Affe Jkpg 6630
Postad: 12 feb 2018 16:49
danielstrong skrev :

Det jag kommer alldrig fram.hur många kw motsvara 1 ruta?

En ruta motsvarar ett antal kilowatt-timmar (kWh) inte kilowatt (kW).
I den röda texten i uppgiften kan du läsa hur många kWh en ruta motsvarar.

danielstrong 321 – Avstängd
Postad: 12 feb 2018 16:58

Vid -15 C motsvara värmeeffekt 6 kw? Är den du menar röda texten

danielstrong 321 – Avstängd
Postad: 12 feb 2018 17:01

Jag hoppar över den uppgiften.jag blir bara förvirrad. Men tack affe

Affe Jkpg 6630
Postad: 12 feb 2018 19:20
danielstrong skrev :

Vid -15 C motsvara värmeeffekt 6 kw? Är den du menar röda texten

6/35*5*876 kWh/ruta

danielstrong 321 – Avstängd
Postad: 12 feb 2018 19:29

det är sant svaret står i det röda texten😔.du sa det affe. Tack skall grubbla mig sönder på den uppgiften.          Tack min vän
