Ang spillvattenledningarna från våtrumsgruppen

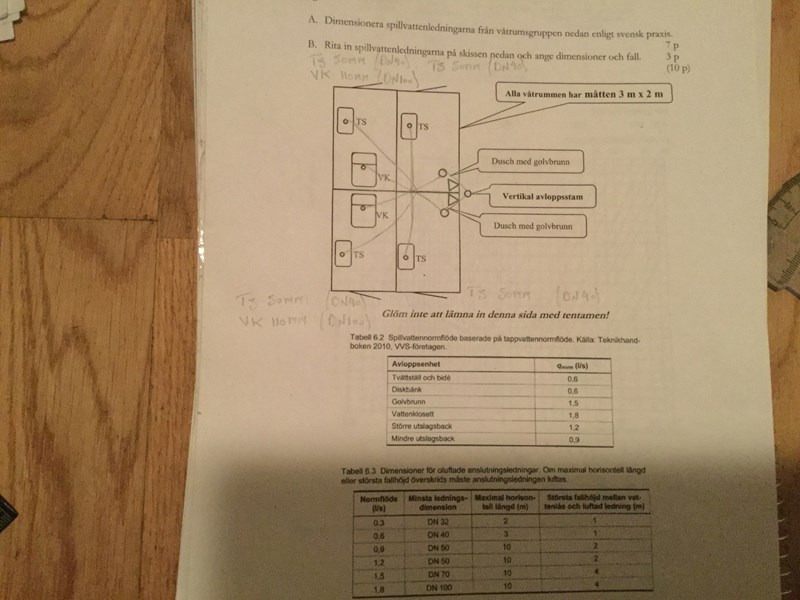

Hej vi har ett våtrumsgruppen som har måtten 3 m x 2 m
Är det rätt Dimensionerna som jag har antecknat
Ts 50 mm (DN 40). TS 50 mm (DN 40)
VK 110 mm (DN 100
TS 50 mm (DN 40). TS 50 mm. ( DN 40).
VK 110 mm ( DN 100)
Den "mega-förgrening" du skapat i mitten finns inte att köpa :-)
Gå tillbaka till och fundera över vad ConnyN skriver om hur man drar spillvattenledningar:
https://www.pluggakuten.se/trad/ang-dimensionering-av-spillvattenror/?

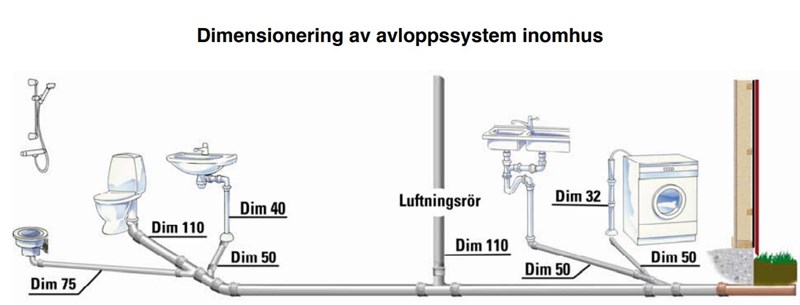

En bild kanske kan bidra till hur det kan se ut i verkligheten.
Lägg märke till att man ser till att allt ska rinna lätt åt rätt håll. Bara avluftningsröret får ansluta med 90 grader.
Glöm inte dimensionen på golvbrunnarna.

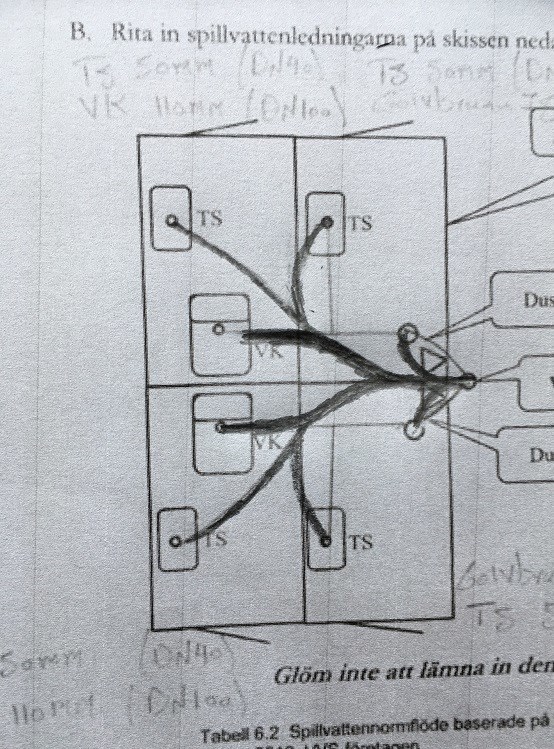

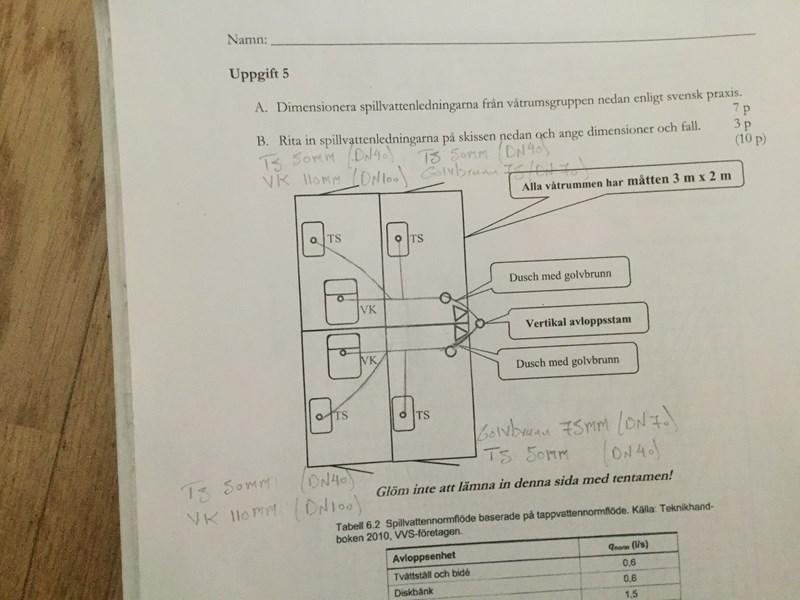

Hej jag har skissat på nytt igen.sorry om den föra va värdelös.
om vi delar huset på mitte .Detta är överdelen på skissen.
om man dra en stam från toaletten VK 110 mm (DN 100) och sedan i en mjuk sväng en 30 eller 45 graders böj låta man tvättställen anslutas på den liggande stammen.och Även golvbrunnen kanske kan anslutas strax innan den vertikala stammen.
vi skissar samma som vi gjorde med först delen där uppe
Glömde skriva golvbrunn 75 mm (DN 70)
charlie2016 skrev:Hej jag har skissat på nytt igen.sorry om den föra va värdelös.
om vi delar skissen på mitten.Detta är överdelen på skissen jag skriver om.
om man dra en stam från toaletten VK 110 mm (DN 100) och sedan i en mjuk sväng en 30 eller 45 graders böj låta man tvättställen anslutas på den liggande stammen.och Även golvbrunnen kanske kan anslutas strax innan den vertikala stammen Golvbrunn 75 mm ( DN 70)
vi skissar samma som vi gjorde med först delen där uppe
charlie2016 skrev:Hej jag har skissat på nytt igen.sorry om den föra va värdelös.
om vi delar skissen på mitten.Detta är överdelen på skissen.
om man dra en stam från toaletten VK 110 mm (DN 100) och sedan i en mjuk sväng en 30 eller 45 graders böj låta man tvättställen anslutas på den liggande stammen.och Även golvbrunnen kanske kan anslutas strax innan den vertikala stammen.
vi skissar samma som vi gjorde med först delen där uppe
Jag ser några problem. 90 grader in från tvättställen är inte bra och det skulle nog vara bra att försöka samla rören till ett rör.
Du ska också kommentera hur stora fall du behöver. Det är minsta möjliga fall de vill veta.
Jag har skissat ett förslag, men det skulle nog en rörmokare kunna ha synpunkter på, men min poäng är att det ska vara mjuka övergångar annars får man stopp där.
Tack Conny.Din Dimensionering va riktig proffsig.Jag skall gå genom mina fel.tusen tack.
väldig nöjd med din förklarning
Det grova felet jag hade va att jag inte hade samlat rören Till ett rör.
tack skall du ha conny
