Ang Rören av koppar för kall-och varmvatten

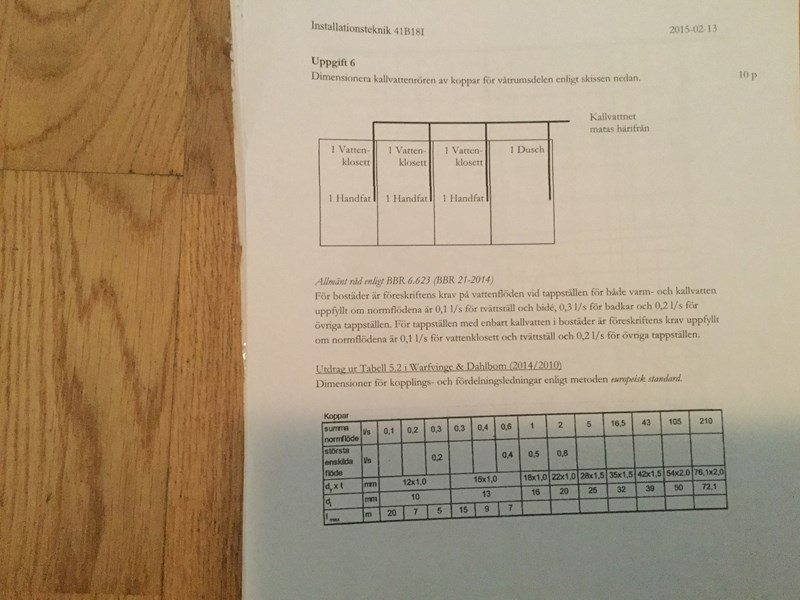

Hej jag har en fråga ang Dimensionering.Som vi ser i tabell 4.10 så är kopparrör 1,5 * 10^-6.
När vi tittar från vänster så står det 15 x 1,0 två gånger.vi förstår att 15 är Rören för koppar men 1,0 Är det flöde?
charlie2016 skrev:...
När vi tittar från vänster så står det 15 x 1,0 två gånger.vi förstår att 15 är Rören för koppar men 1,0 Är det flöde?
...
Var står det 15 x 1,0 två gånger?
Aha, nu ser jag.
Min gissning är 15 mm ytterdiameter med godstjocklek 1 mm.
Det är helt rätt med 15 mm ytterdiameter men godstjockleken på 1 mm förstår jag inte.kan du förklara det 1mm godtjockleken? Tack yngve
Förlåt jag tror jag förstår vad du menar du menar tjockleken på själva Kopparröret?
charlie2016 skrev:Förlåt jag tror jag förstår vad du menar du menar tjockleken på själva Kopparröret?
Ja. Att rörets ytterdiameter alltså är 15 mm och innerdiametern är 13 mm (rörväggens tjocklek är 1 mm)

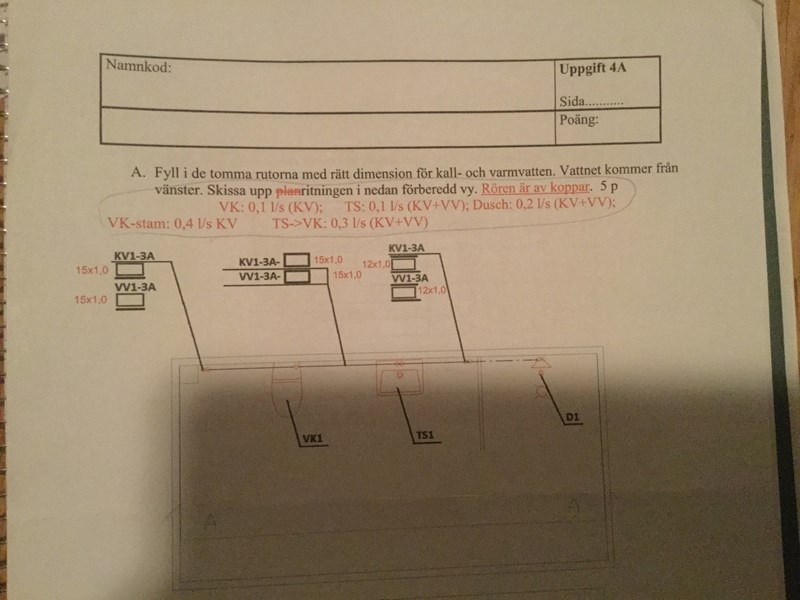

Jag undrar varför står det 12 x 1,0 på kv1-3A och vv1-3A där jag har ringat.
Är fortfarande 1,0 godstjockleken 1mm? Vad är 12?
charlie2016 skrev:Jag undrar varför står det 12 x 1,0 på kv1-3A och vv1-3A där jag har ringat.
Om 15 x 1,0 betyder att röret har 15 mm ytterdiameter och godstjocklek 1,0 mm så borde 12 x 1,0 betyda att röret har 12 mm ytterdiameter och godstjocklek 1,0 mm.

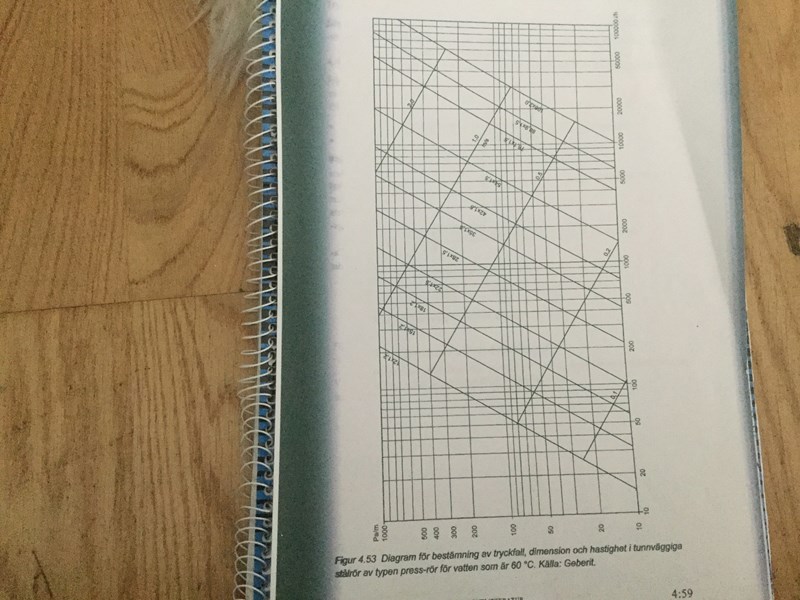

Tack Yngve.som du ser så står det i ringet jag har gjort VK betyder Wc 0,1 l/s (KV) Är det liter/sekund? Är det tryckfall i diagram man skall räkna på sidan 4:59
sen står det TS:0,1 (KV+VV) betyder kallt vatten o varm vatten
Jag förstår inte de två sista VK-stam :0,4 l/s KV? Och TS-Vk:0,3 l/s ( KV+VV)?
Är den sista tvättställe och wc som är 0,3 l/s kallt och varm vatten?
även jag undrar vad VK-stam är? Och hur det blev 0,4 l/s?
charlie2016 skrev:Tack Yngve.som du ser så står det i ringet jag har gjort VK betyder Wc 0,1 l/s (KV) Är det liter/sekund? Är det tryckfall i diagram man skall räkna på sidan 4:59
sen står det TS:0,1 (KV+VV) betyder kallt vatten o varm vatten
Jag ser inte att du gar gjort någon ring någonstans.
Enheten l/s borde betyda liter per sekund.
Jag hittar ingen sida 4:59.
KV borde betyda kallvatten.
VV borde betyda varmvatten.
---------
Allt det du frågar om borde stå i din kurslitteratur.
Vad läser du för kurs, på vilken skola?
Har du undervisning eller läser du på distans?
charlie2016 skrev:

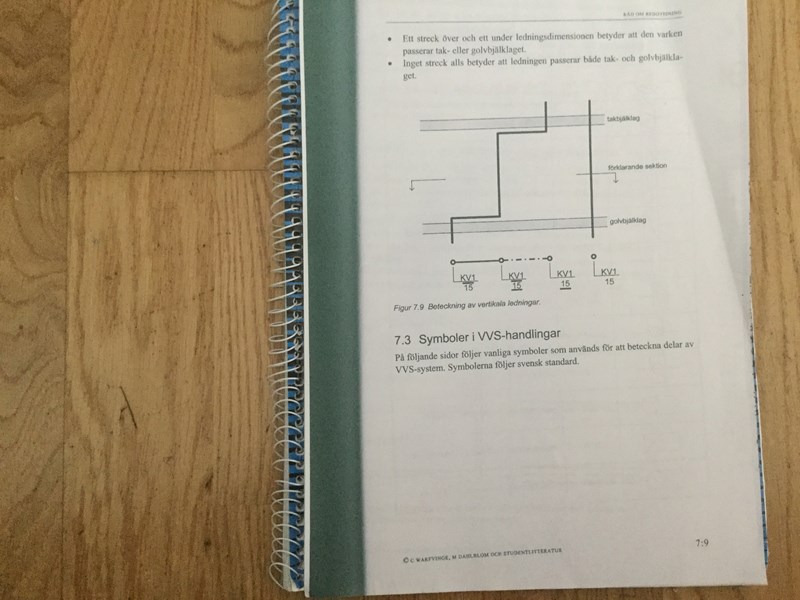

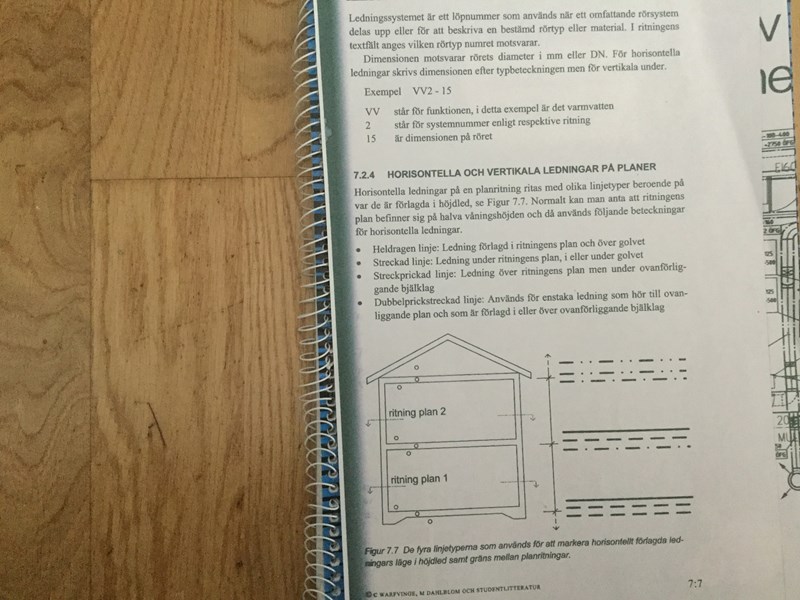

Här har jag gjort ringt.sidan 4:59 ser du där uppe jag har lagt upp.jag läser på bygg och distans
Ang de frågor med dimensionering så finns bara på de 4 papper jag har lagt ut.
Det jag inte förstår är de två sista VK-stam:0;4 l\s KV? Vad betyder VK-stam
och TS>VK: 0,3 l/s (Kv+VV)?
TS vet vi är förkortning till Tvättställe och Kv o VV betyder kallt och varm vatten
charlie2016 skrev:Det jag inte förstår är de två sista VK-stam:0;4 l\s KV? Vad betyder VK-stam
och TS>VK: 0,3 l/s (Kv+VV)?
TS vet vi är förkortning till Tvättställe och Kv o VV betyder kallt och varm vatten
Stamledning (huvudledning) för vattenklosett
Affe Jkpg skrev:charlie2016 skrev:Det jag inte förstår är de två sista VK-stam:0;4 l\s KV? Vad betyder VK-stam
och TS>VK: 0,3 l/s (Kv+VV)?
TS vet vi är förkortning till Tvättställe och Kv o VV betyder kallt och varm vatten
Stamledning (huvudledning) för vattenklosett
tack Affe.jag undrar varför är det VK-stam 0,4 l/s KV? Är det så att man räknat ihop 0,2 l/s Dusch + 0,1 l/S TS + 0,1 I/S VK?
Se till att hålla dina svar utanför citatet, det blir så rörigt och svårläst annars. /Smaragdalena, moderator
tack Affe.jag undrar varför är det VK-stam 0,4 l/s KV? Är det så att man räknat ihop 0,2 l/s Dusch + 0,1 l/S TS + 0,1 I/S VK?
Ja, det tycks vara rätt tänkt.
Tack
Hej Affe den sista som står TS >VK : 0,3 1/s (KV + VV) ? Hur är den tänkt?
Vi vet att tvättställe har (kv+VV) 0,1 l/s? Men 0,3 l/s ?
Hej Affe den sista som står TS >VK : 0,3 1/s (KV + VV) ? Hur är den tänkt?

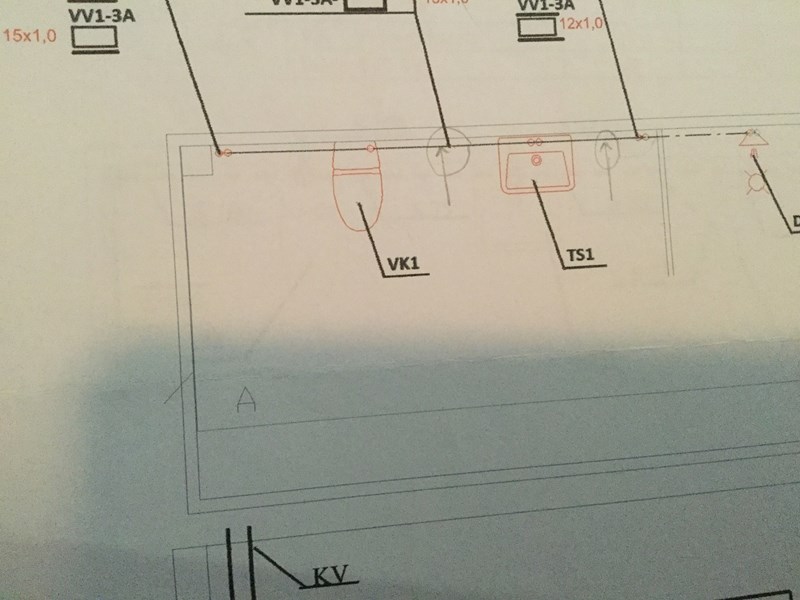

Om du tittar på ritningen, så finns det ett rör mellan TS och VK.
Det två rören (KV + VV) dimensioneras båda för TS 0.1 l/s + Dusch 0.2 l/s = Summa 0.3 l/s
Förlåt Affe är det det röret som jag har ringat runt på vänster sidan av bilden? Det är mellan TS och VK ?
charlie2016 skrev:Förlåt Affe är det det röret som jag har ringat runt på vänster sidan av bilden? Det är mellan TS och VK ?
Här går de två (KV + VV) rören mellan TS och VK:
