Ang Mollierdiagram

I vänstra kanten av diagrammet hittr du temperaturen. Högst upp har du siffran 40. Det betyder 40 grader C. Du har en svagt lutande linje som motsvarar varje grad. 35 är utskrivet, men siffror, 30 också. Där har du en linje som motsvarar 30 raader C, en linje som lutar svagt uppåt. Om du följer denna svagt uppåtlutande linje åt höger, så korsar den ganska snart en svagt böjd lnje som lutar kraftigt uppåt och som är märkt $\phi = 0,30$. Det betyder R.F = 30 %, d v s att den relativa luftfuktigheten är 30%. Från den punkt där dessa båda kurvor korsar varandra, går du rakt uppåt tills du kommer till diagrammets kant. Du hamnar då lite till vänster om det tredje strecket. Det nollte delstrecket är markerat 0,000, det femte delstrecket är markerat 0,005, längst till höger står enheten $\chi kg/kg$. Om man är exakt på den tredje linjen finns det alltså 0,003 kg vattenånga i 1,00 kg luft. Den önskade punkten ligger ju lite längre åt vänster, alltså 0,0027 kg vattenånga/kg luft.

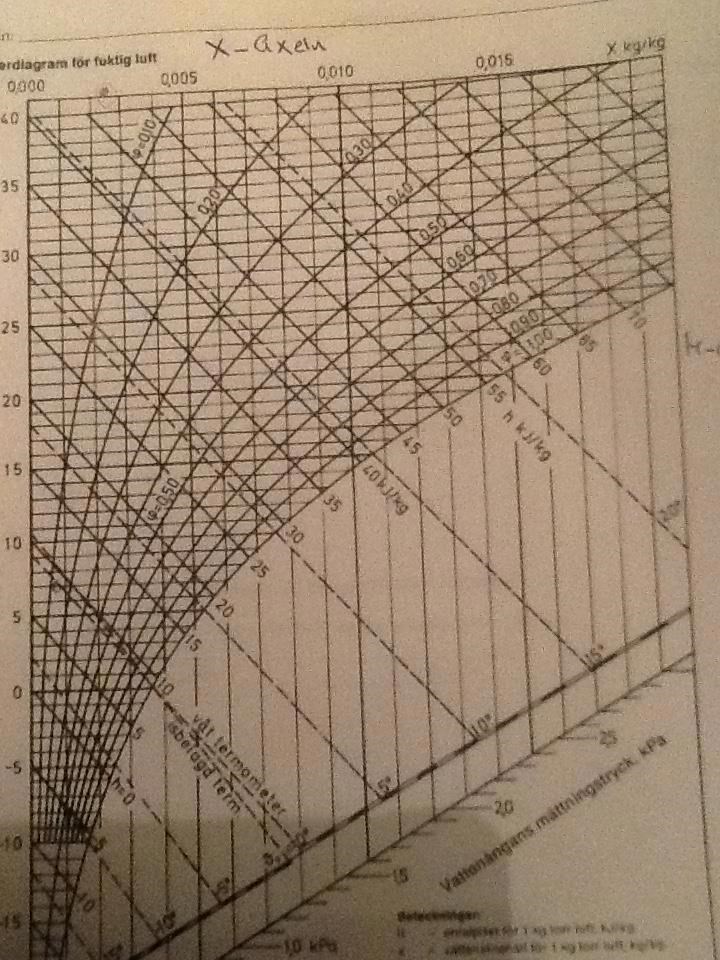

Hej igen smaragdalen.tusen tack för din hjälp och förklarning.kan du bara se att den punkten som jag har ringat runt är rätt?tredje strecket lite åt vänster.     Tack så mycket jag förstå nu

Ja, det är unggefär där jag skulle ha satt den - men mer intressant är ju egentligen korsningen mellan temperaturlinjen och linjen för relativ fuktighet.

Ja,tack nu har vi löst före fuktningen som är X= 0,027.

för och hitta slutpunkten i T= 20 C  FI=50% och X= 0,007 kg/kg,Man måste veta att processen med fuktning med stor våt yta följer en linje som är parallell med linjerna för konstant våt temperatur .Det finns en lutande temperatur skala med Tvåt under mättnadslinje.vid RH=100% så är Ttorr= Tvåt.Våt Temp linjerna brukar vara streckade och lutar nästan identisk med linjerna för konstant entalpi.

min lärare säger att man lägger  en linjal från 30 C. Och 10% parallellt med linjerna Tvåt konstant och går ner till den önskade RH efter fuktningen,dvs 50%. Där kan man gå upp till X-axeln igen och läsa av 0,007kg/kg.jag har gjort som han sa men jag får inte den siffran.om du kan vara snäll och förklara som den första punkten,Dvs före fuktning..du förklara såååå pedagogisk så att jag förstår.väldig tacksam smaragdalen.

Hitta punkten där T = 30 skär kurvan R.F.= 10 % (den har du hittat tidigare). Ser du att det finns en streckad linje en bit nedanför den som startar strax under T = 30 och slutar vid att våt temperatur = 10? Lägg pinjalen parallelt med denna linje genom "din" punkt och följ linjalen neråt/åt höger tills du träffar på linjen flr R.F. = 50 %. Markera denna punkt. Gå rakt upp för att läsa av kvoten 0,007 och åt vänster för att läsa av temperaturen 20 grader.

Tusen tack för din förklarning igen.jag förståg allt.bara en sak jag undrar.kan du se på bilden jag har gjort en ringt runt 0,007 är rätt där?det är bara en sak jag inte förstör lite.du skrev på slutet av din förklarning att åt vänster för att läsa av temperaturen 20 grader?jag menar 20 grader är det den böjda linjen R.F =0,20?eller på vänster av diagrammet för temperaturen där det står 40 35 30 25 och 20 grader?om det är den 20 graden hur kan man läsa från 0,007 till 20 grader?väldig snällt om du kan förklara den sista igen.   Tack

Hej igen smaragdale  kan du vara snäll och förklara den sista 20 grader?jag menar från 0,007 till 20 grader?20 grader är det den på den vänstra sidan eller de böjda linjen?

Tusen tack

20 grader är längst till vänster

Förlåt jag frågar igen.hur kommer man fram att det är 20 grader?om man lägger linjal från 0,007

Jag tror jag har hittat det om man lägger linjalen från 0,007 ner till 20 grader så stämmer det?  Tusen tack

Hitta punkten där T = 30 skär kurvan R.F.= 10 % (den har du hittat tidigare). Ser du att det finns en streckad linje en bit nedanför den som startar strax under T = 30 och slutar vid att våt temperatur = 10? Lägg pinjalen parallelt med denna linje genom "din" punkt och följ linjalen neråt/åt höger tills du träffar på linjen flr R.F. = 50 %. Markera denna punkt. Gå rakt upp för att läsa av kvoten 0,007 och åt vänster för att läsa av temperaturen 20 grader.
