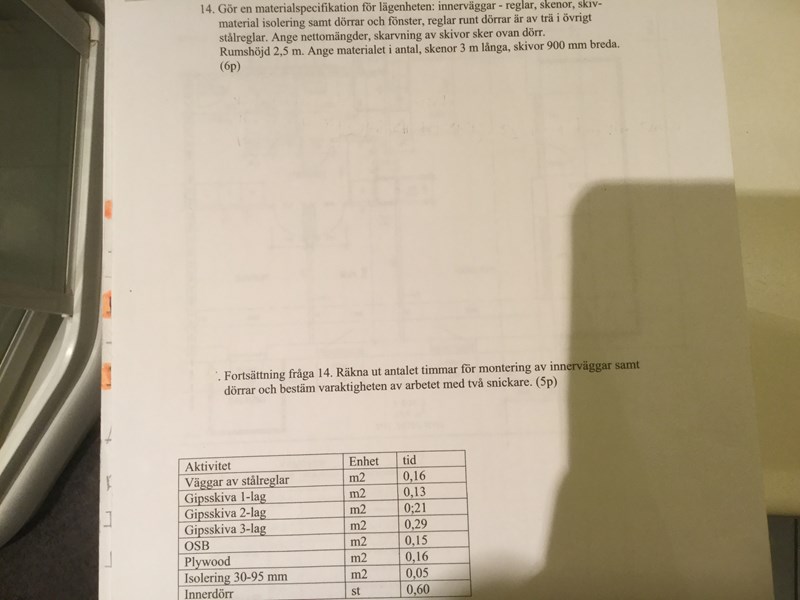

Ang materialspecifikation

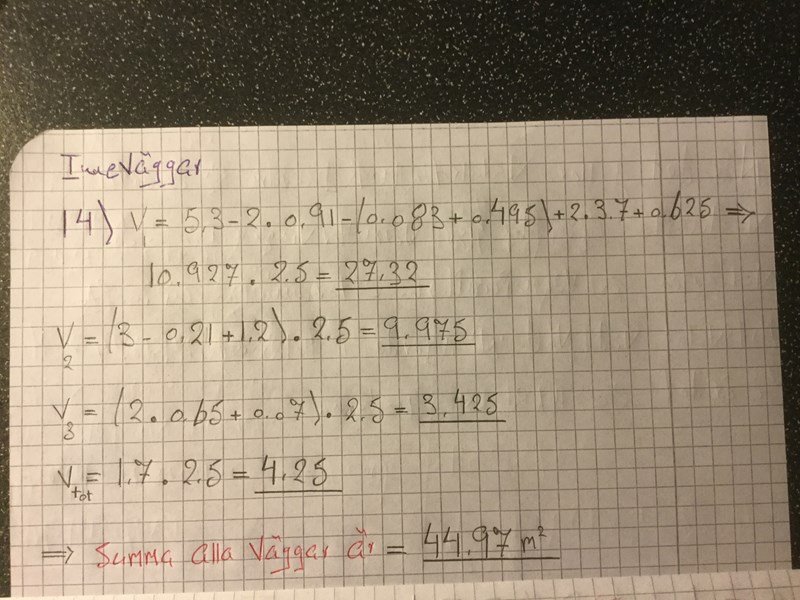

om vi ta V1= 5,3-2*0,91-(0,083+0,495)+2*3,7+0,625=10,927*2,5=27,32

Kan du peka ut vad du är osäker på i ovanstående, så jag slipper kolla alla mått

Du missbrukar i alla fall det första likhetstecknet. Så kan man inte skriva :-)

Man kan sortera det du skrivit med hjälp av parenteser

(2,0 + 3,3) - (2*0,91) - (0,083 + 0,495) + (2 * 3,7) + 0,625 = 10,927

Affe förlåt jag vet att vi skall räkna alla innerväggar i Ritningen.Den första inneväggen är det där jag har markerat med ett siffra 1 i ritningen mellan sovrum och rum?

väldig snällt om du beskriver den Matematiska sammanhanget dvs ( 2,0+3,3)-(2* 0,91)-(0,083+0,495)+( 2*3,7)+0,625 ? Jag menar vart kommer alla dessa värde i från?

tack

Jag menar vart kommer alla dessa värde i från?

Jag har bett dig peka ut vilka mått du inte hittar i ritningen.
Det kan du göra genom att t.ex. markera med fet understruken stil som t.ex.:

(2,0 + 3,3) - (2 * 0,91) - (0,083 + 0,495) + (2 * 3,7) + 0,625 = 10,927

Aha förlåt om vi tar först  (2,0+3,3)

Aha förlåt om vi tar först  (2,0+3,3)

5.3 = 3.0 + 2.3, jag skrev fel!

Tack affe.Jag undrar varför blir det -(2 * 0,91) ?

 Är 0,91 de två värde som jag har markerat i rum och sovrum här under?

Är 0,91 de två värde som jag har markerat i rum och sovrum här under?

Ja, det är korrekt :-)

Affe varför blir det - ( 0,083+0,495) och vart i Rittningen ser man det?

nästa Innevägg som jag ser är Vardagsrum men det är 3600 eller 3,6

väldig snällt om du kan vissa - ( 0,083 + 0,495) det på rittningen oxå🙏🏻

Om du tittar noga så är det bara en av två 0.083m, som ska räknas bort från 5.3m

Tack Affe.Nu kommer vi till +( 2*3,7)+ 0,625

jag undrar ( 2* 3,7) Är det 3700 för både rum och sovrum som jag har markerat på bilden nedan?
jag förstår inte den sista + 0,625 kommer ifrån.väldig snällt om du kan förklarar det🙏🏻

jag förstår inte den sista + 0,625 kommer ifrån

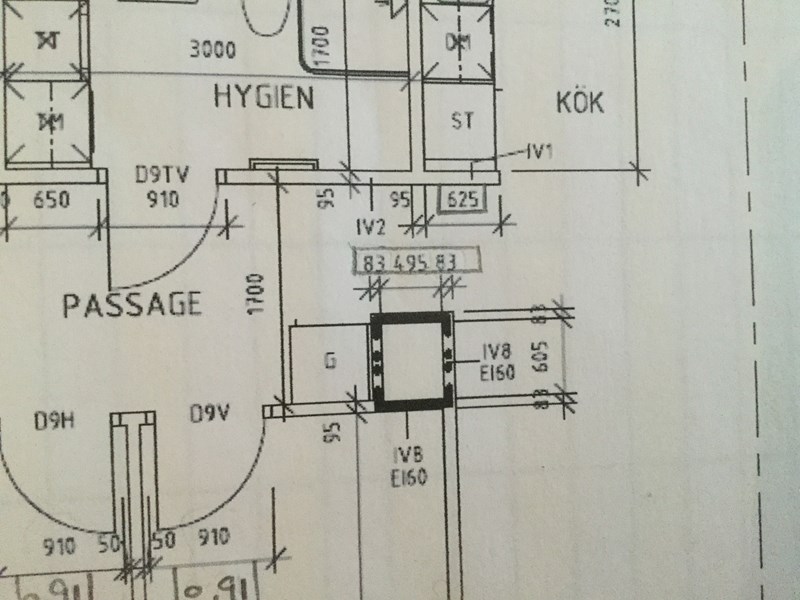

I din suddiga bild gissar jag på denna:

En liten extra väggbit, antagligen bara som "passbit"

tack Affe om vi går vidare till V2 = (3-0,21+2,1)?

 var kommer dessa värde ifrån och varför minskar man de med 3?

jag har försökt och hitta själv ,men jag ser inte de värde.

Förlåt🙏🏻🙏🏻

...om vi går vidare till V2 = (3-0,21+2,1)?

Det står väl V2 = (3-0,21+1,2)?

Affe det ända V2 som jag ser i kartan är där under Hygienrummet där det står 2 gånger 95.

Affe det ända V2 som jag ser i kartan är där under Hygienrummet där det står 2 gånger 95.

Då ser vi samma IV2 :-)

V2 = (3 - 0,91)

Men Affe det står 95 och 95  under hygien.men du har skrivit (3-0.91)?eller menar du där det står 910 som jag har markerat precis över Passage?

eller menar du där det står 910 som jag har markerat precis över Passage?

Jo, längden på den IV2-väggen tycks vara:

V2 = (3 - 0,91)

Det tycks vara lite oklart hur man ska tolka ritningen

Affe varför förminskar man med -3  Dvs ( 3-0,91+2,1)? Är det så att det är tre olika väggar som du ser på bilden jag har markerat?

Affe varför förminskar man med -3  Dvs ( 3-0,91+2,1)?

Nu förstår jag inte vad du menar. Du tycks mest ha ringat in en IV3-vägg

Affe Jkpg skrev:

eller menar du där det står 910 som jag har markerat precis över Passage?

Jo, längden på den IV2-väggen tycks vara:

V2 = (3 - 0,91)

Det tycks vara lite oklart hur man ska tolka ritningen

Affe varför förminskar man med -3  Dvs ( 3-0,91+2,1)?

Du menar nog varför man minskar 3 (3000).

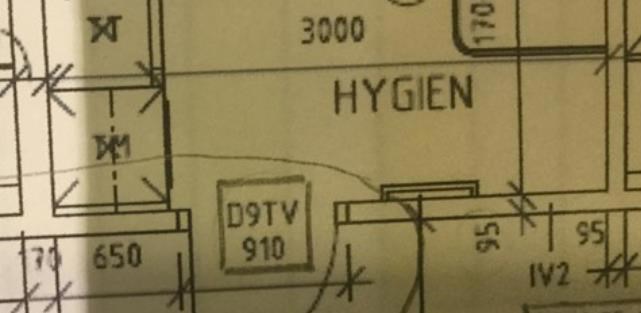

3000 hittar du överst i den lilla bilden

Tack affe,nu förstår jag det med 3(3000).om vi går till nästa värde Dvs 1,2 kan det va så att det är fel värde de har skrivit?jag tänkte om man tar 3-0,91=2,09

så det blir V2= (3-0,91+2,09)  tycker du det stämmer med min räkning?

Nu har jag försökt zooma i dina suddiga bilder. Det tycks då finnas flera fel i beräkningar av vägg-längder. Jag får t.ex.

IV3 = 0,625 + 0,17 + 0,65 [m] ...inte 0,07 ! ...inte 2*0.65!

Sedan kan man bara gissa på längden av IV2, som t.ex.:

IV2 = 3,0 - 0,65 - 0,91 + 0,095 [m]….beroende på var vägg IV2 möter IV1

Affe Jkpg skrev:

Nu har jag försökt zooma i dina suddiga bilder. Det tycks då finnas flera fel i beräkningar av vägg-längder. Jag får t.ex.

IV3 = 0,625 + 0,17 + 0,65 [m] ...inte 0,07 ! ...inte 2*0.65!

   Tack så mycket för din hjälp🙏🏻🙏🏻.Affe jag hoppas att jag inte låter tjatig

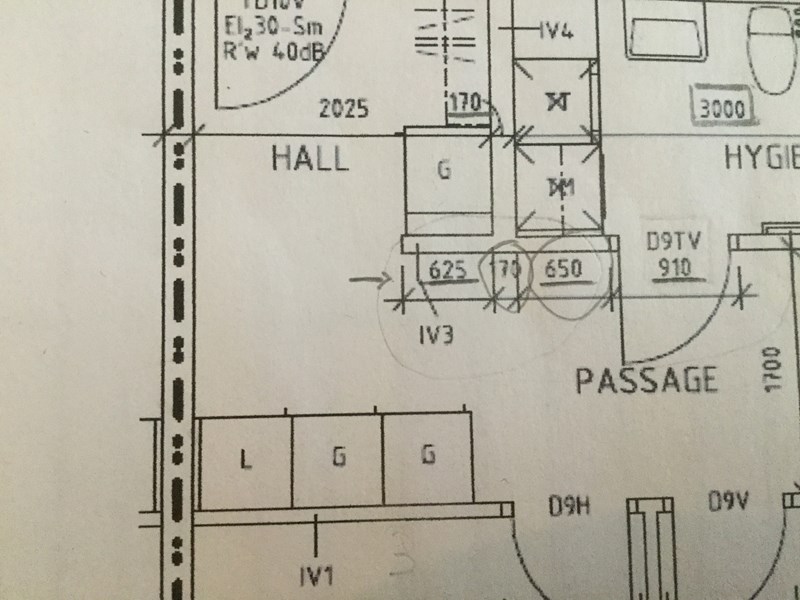

     Du skrev Iv3= 0,625+0,17+0,65[m) jag förstår detta.

     Det kan hända att min bild va suddig här.men när jag tittar på ritningen det ser ut som en

      70.Är 0,17 rätt värde? Jag bifogar bilden igen

...men när jag tittar på ritningen det ser ut som en 0,070. Är 0,17 rätt värde?

Mina "Argusögon" ser en gömd etta bakom ett streck.
Sedan återkommer måttet "170" lite högre upp i ritningen :-)

Sedan måste det skalenliga måttet "95" vara kortare än måttet "170"

Affe du hade helt rätt.Det är jag som tittar på fel mått.🙏🏻🙏🏻Sorry.

Affe för och räkna vägg Total så står det 1,7 x 2,5=

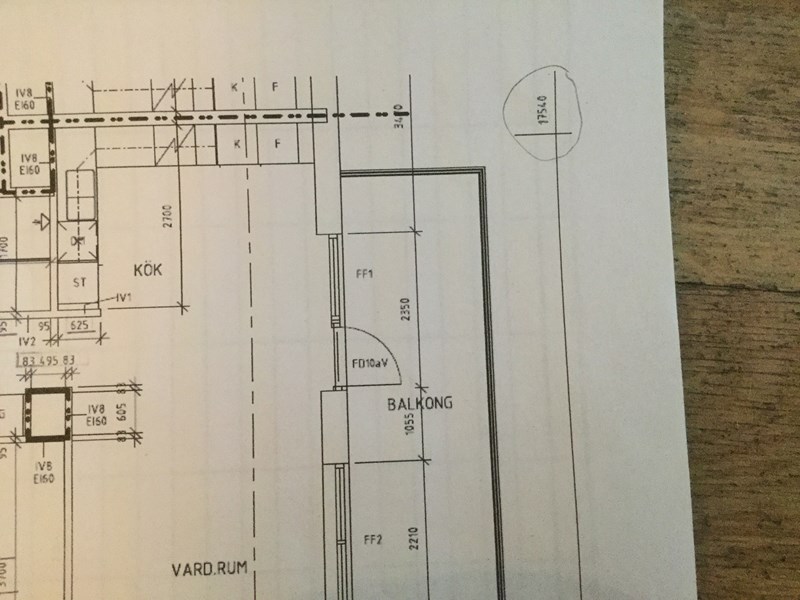

Är det så att man tar den värde som jag har markerat på bilden nedan 17540 gånger Rumshöjd  2,5

Affe för och räkna vägg Total så står det 1,7 x 2,5=

Obegripligt nog så tycks V_tot avse väggen IV4

Oj det va där borta i ritningen..grov grov Fel av mig Affe.
hade alldrig lärt eller förstog mig på detta utan din hjälp Affe.

Tack så jätte mycket.Nu måste jag klara mig själv

tack för att du finns på pluggakuten

väldig väldig nöjd med denna hjälp🙏🏻🙏🏻👏👍🏼

Affe förlåt tusen gånger jag hade bara en sista fråga .jag glömde ställa den frågan sist.varför har de inte använd plywood på vägg 1?jag kan bifoga räknesättet igen så du kan se🙏🏻
jag menar de har använd i vägg 2 och 3 och vägg 4 .tack

varför har de inte använd plywood på vägg 1?

På gips-vägg-ytor (utan plywood) bör man inte hänga upp tyngre föremål.
Man kan se det som ett "dumsnålt" beslut att inte ha både plywood och gips på alla innervägg-ytor :-)

Det är helt korrekt som du säger att de inte använder plywood på Alla inne vägg-ytor.Det är dumsnål.

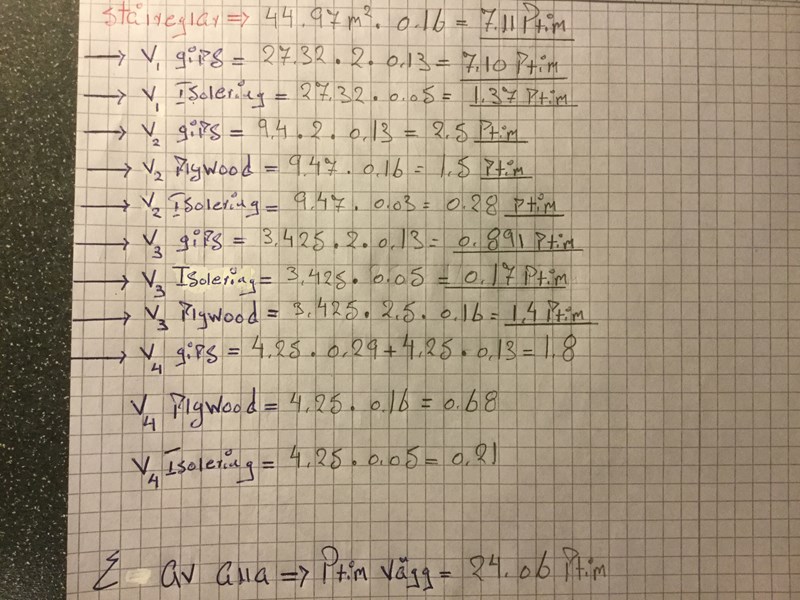

Affe Det kom fram en sista fråga i denna uppgift för mig nu.om du går lite längre ner på V3 plywood så står det 3,6*2,5*0,16= jag vet att 2,5 är Rumshöjden.varför använder man inte i plywood 2 och plywood 4  denna 2,5 (rumshöjden)?

Är det så att det Är ett två våningshus och att man har räknat rumshöjden 2,5?
Tack affe🙏🏻

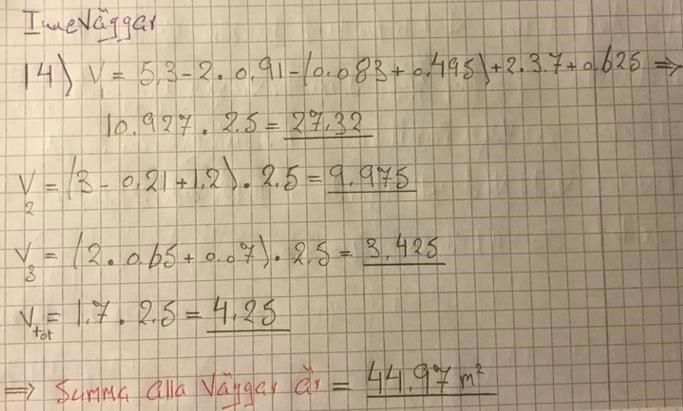

Ytorna på väggarna är beräknad vid "14)"

Nedan avser bara uträkning av arbetsmängd!

V₂ Plywood = 9.47[$m^2$] * 0.16$\frac{ptim}{m^2}$ = 1.5 $ptim$

V₃ Plywood = …*2.5*...Felaktigt beräknat!

V₄ Plywood = 4.25[$m^2$] * 0.16$\frac{ptim}{m^2}$ = 0.68 $ptim$

Affe,så Vägg 3 plywood är fel.så det blir 3,425 *0,16=0,548Ptim

jag förstår inte du sa att ytorna på väggarna är beräknad vid 14)

Affe,så Vägg 3 plywood är fel.så det blir 3,425 *0,16=0,548Ptim

Ja, nu är det korrekt :-)

jag förstår inte du sa att ytorna på väggarna är beräknad vid 14)

Affe det jag inte förstår med V3 (2*0,65+0,07)*2,5? om man ser på ritningen så stämmer det med 0,65 och 0,07.jag har markerat,men varför är inte med 625 med där jag har gjort en pil?
jag hade En fråga till varför multiplicerar man med *2 ?

Affe Jkpg skrev:

Nu har jag försökt zooma i dina suddiga bilder. Det tycks då finnas flera fel i beräkningar av vägg-längder. Jag får t.ex.

IV3 = 0,625 + 0,17 + 0,65 [m] ...inte 0,07 ! ...inte 2*0.65!

Jag har ovan redan svarat på nedanstående!

Affe det jag inte förstår med V3 (2*0,65+0,07)*2,5? om man ser på ritningen så stämmer det med 0,65 och 0,07.jag har markerat,men varför är inte med 625 med där jag har gjort en pil?
jag hade En fråga till varför multiplicerar man med *2 ?

Affe förlåt.Det är mitt fel.jag tror att min bild va lite suddig därför det blev fel.

Nu blir det rätt
IV3=0,625+0,17+0,65[m]=3,6 m^2

V3 plywood = 3,6 x 0,05 [tid]= 1,44 Ptim
tack så mycket 🙏🏻🙏🏻
ha en fin dag👏🙏🏻👍🏼☀️

Nu slarvar du på ett anmärkningsvärt sätt :-(
Återigen missbrukar du likhetstecknet :-(

V₃ = (0,625 + 0,17 + 0,65) x 2.5 = 3,6 m²

V₃ Plywood = 3,6 x 0,16 = 0,58 ptim

Affe jag ber så mycket om ursäkt skall vara mer uppmärksam när jag skriver dessa värde.

Affe jag har absolut en sist fråga innan vi stänger denna tråd.om du tittar längst längst ner.
V4 Gips= ( 4,25 * 0.29 +4,25 *0,13)=1,8 Ptim

Kan du vara snäll och förklarar dessa två värde

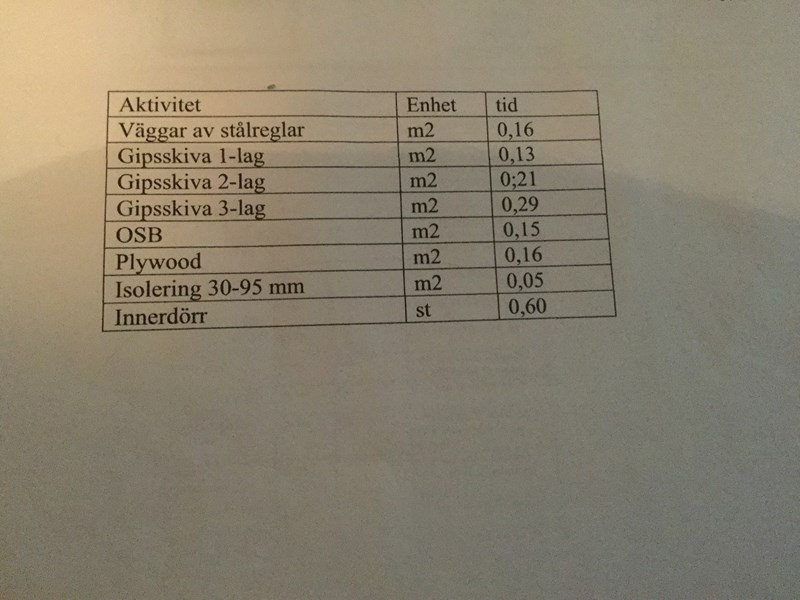

0,29 som är Gipsskiva 3-lag? Varför är det 3-lager?

0,13 som är Gipsskiva 1-lag? Varför är det 1-lag?

I hela uppgiften måste man förstå att varje vägg har mer eller mindre två väggytor

V₄ Gips= ( (4,25 * 0.29) + (4,25 *0,13)) = 4,25 *(0,29 + 0,13) = 4,25 * 0,42 = 1,8 ptim

Väggen IV4 är gips-belagd med:

• Ett lager gips mot hallen.
• Tre lager gips in mot hygienutrymmet, där tvätt och torkmaskin står. Denna väggyta är både fukt och värmeutsatt och ska byggas med stumt material för kunna kaklas. Därför sätter man extra lager gips på den väggytan. Tre lager gips kan jag tycka är lyxigt. Det hade väl räckt med två, särskilt som man snålbyggt IV1 - väggen :-)Byggnormer kanske styr att den väggytan ska byggas med tre lager gips.

Tusen tack🙏🏻🙏🏻
vilken pedagogiskt förklarning.Nu förstår jag det.

tack för att du finns Affe 🙏🏻👍🏼☀️👏
