Ang En bottenplatta

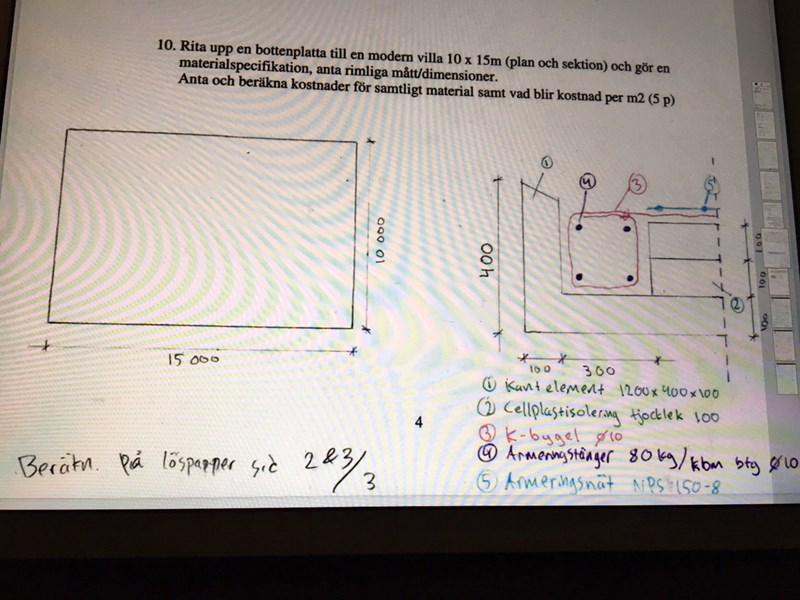

om ni ser på figuren till höger så ser ni på Den Vertikala linje 400mm?och Horrisontela  100mm?och 300mm?väldig snällt om ni kan förklara dessa värde?hur hade de tänkt.

Om du tänker dig ett handfat, där man i centrum av handfatet placerar block av cell-plastisolering.

• Handfatets kanter är då 400mm höga.
• Handfatets godstjocklek är 100mm
• Sedan finns det ett utrymme runt hela handfatet med bredden 300mm, där man placerar armeringsjärn och fyller med betong.
• Sedan fyller man på med mer betong som även täcker cell-plastisoleringen i centrum, K-bygel och armeringsnätet. Det översta skiktet på detta är betong-golvytan.

Tack Affe.väldig tacksam om du kan visa det i figuren.Det du sa att om man tänker sig en handfat och i centrum av handfatet placeras block av Cell-plastisolering.jag har en fråga till Om man har andra mått på figuren till vänster ?Är det då samma uträknings metod?
Tex om våra mått vara  20 000 mm och 25 000 mm på betong platta.Är det samma siffror på figur till höger?

tusen tack🙏🏻🙏🏻

Affe jag har bara en fråga om du tittar på Hörnelement och kantelement så står det

Hörnelement 4 st * 250= 1000 kr

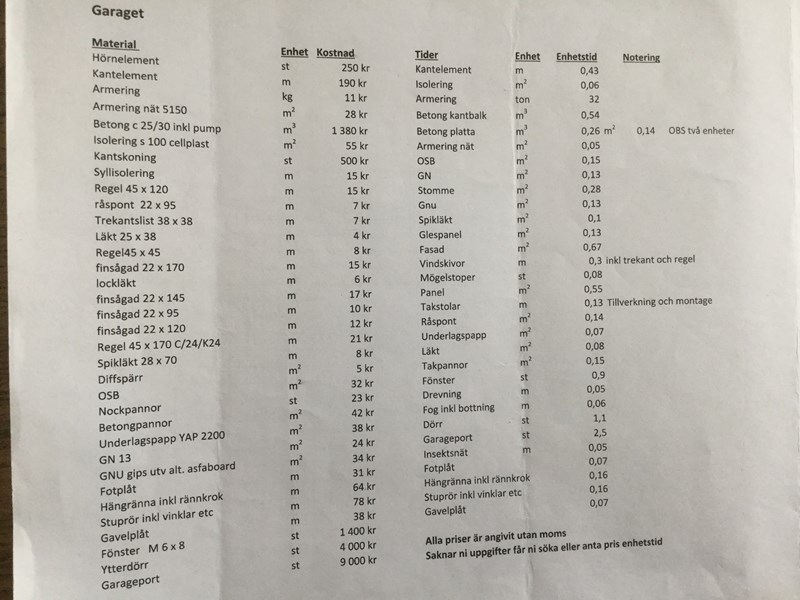

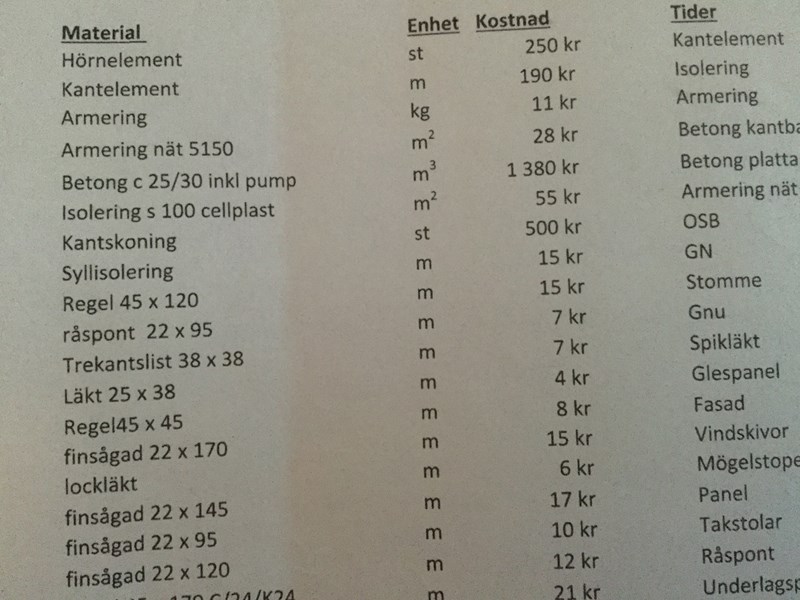

kantelement = 47 m  och sen står det 250 kr/m? Om du tittar i prislistan så står det 190 kr.

47 * 190 kr=

kan det va så att det är fel värde?

kan det va så att det är fel värde?

Ja, vi läser 190kr/m

Tack affe.jag hittade en Anna fel på lösningen på Isolering kostnad.

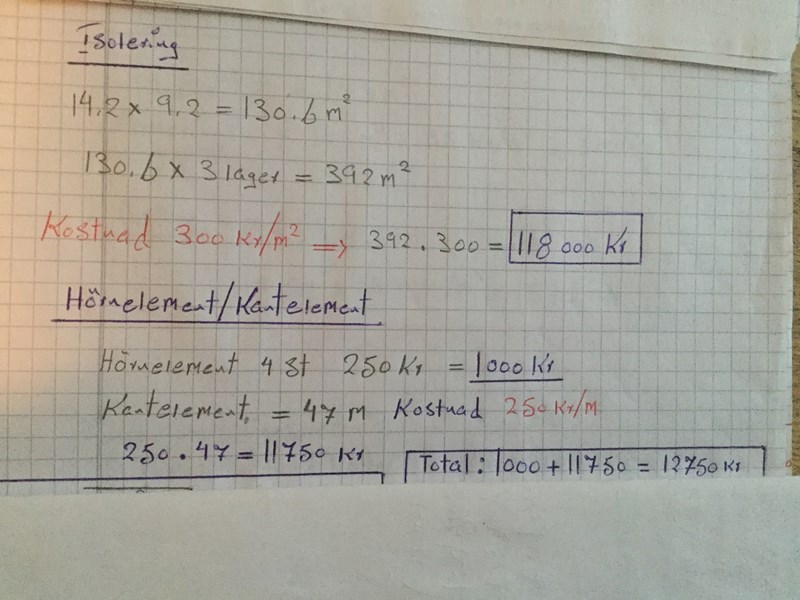

om du titta på kostnad 300kr/m^2 = så står det 392 m^2 x 300= 118 000kr

jag undrar om det är oxå fel?  Hur kan det bli kostnad 300 kr / m^2 ?

Om du titta på kostnad 300kr/m^2 = så står det 392 m^2 x 300= 118 000kr

jag undrar om det är oxå fel?  Hur kan det bli kostnad 300 kr / m^2 ?

Tre lager cellplastisolering, där varje skiva är ca 100mm tjock.

Priset är satt till 55kr/m²

Affe detta va verkligen en gruv miss.Denna kostnad för Isoleringsmaterial 118000 kr.jag tyckte att det va väldig mycket pengar.men rätt är Kostnad 55kr/m^2 = 392 m^2 x 55 kr/m^2= 21560 kr som du sa.

tusen tusen tack Affe 🙏🏻🙏🏻👍🏼

Hej Affe.jag hade en sista fråga.om du tittar på Hörnelement/kantelement så står det kantelement =47 m kostnad 190 kr/m.       190kr/m x 47m= 8930kr

Det jag inte förstår är värde kantelement =47? Hur har de fått den siffran?jag menar Handfats kanter 400 mm höga och Handfats bredd 300 mm och godstjockleken är 100 mm.

väldig tacksam om du kan hjälpa mig med denna värde.

stort tack🙏🏻🙏🏻

Det jag inte förstår är värde kantelement =47?

Botten plattans omkrets:
(2*15) + (2*10) = 50m

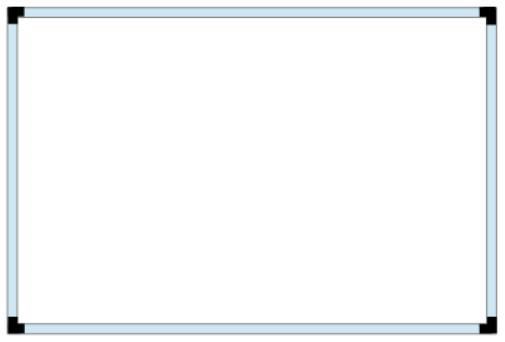

Nedan har jag illustrerat hörnelementen som svarta

Mellan hörnelementen sätter man kantelement.
Kantelementens totala längd blir då något kortare än 50m.
Yttermåttet på ett hörnelement tycks då vara beräknat till 3/8=0.375m, men jag hittar inte det måttet i uppgiften. Jag tycker det måttet verkar vara för kort.

Det framgår heller inte att kantelementen är L-formade och hörnelementen har samma "bottenbredd" som kantelementen, vilket sedan påverkar mängden cellplastisolering i understa lagret (även om det i denna bottenplatta har liten betydelse)

Affe tusen tack för den figuren du har rittat, det blev mycket lättare och förstå.Du skrev yttermått på Hörnelement beräknad till 3/8=0,375m menar du de 4 kanter med svart du har rittat? Det jag inte förstår är  3/8 =0,375?

Menar du att den ena sidan av den svarta är 3 och den andra är 8 och sedan delar du längd på bredd? Så dvs 4* 0,375m blir för alla 4 hörnelement?

Affe om det är så du menar så tycker jag som du att måttet är kort.

Hur många sådana här "längder" ser du i illustrationen av bottenplattans omkrets?

Två "längder" i varje hörn.
2 * 4 * 0,375m = 3m

Affe tusen tusen tack nu förstår jag mig på denna uppgiften.Du förklarar så fin och sååå peadagogiskt.
Tack för att du finns.

jag är klar med denna uppgiften nu.hade alldrig fixat utan din hjälp🙏🏻🙏🏻👍🏼👍🏼👏👏
väldig väldig väldig nöjd med denna hjälp Affe.

Mvh Charlie 2016
