Ang Dimensionering av spillvattenrör
hej jag undrar om jag har dimensionerat rätt?
Jag läser uppgiften: Dimensionera och rita......har du ritat?
Vad är det för rör du tror du kan använda som spillvattenrör?
kan man använda av kopparrör som spillvattenrör?
jag förstår inte det står Dimensionera och rita in ( med textning)?
Är det VK:0,1 I/s (kv) + TS:0,1 I/s (kv+VV). Dusch:0,2 I/s (kv+VV)
VK-stam: 0,4 I/s KV. TS>VK:0,3 I/S (KV+VV)
Gå till badrum eller kök och titta på rören.
Används kopparrör som spillvatten-rör (avloppsrör)?
Oj det är sant jag blandar med föra uppgiften som va av kopparrör.jag ber om ursäkt
Ja eftersom det är plaströr så tittar vi på tabell 4:10

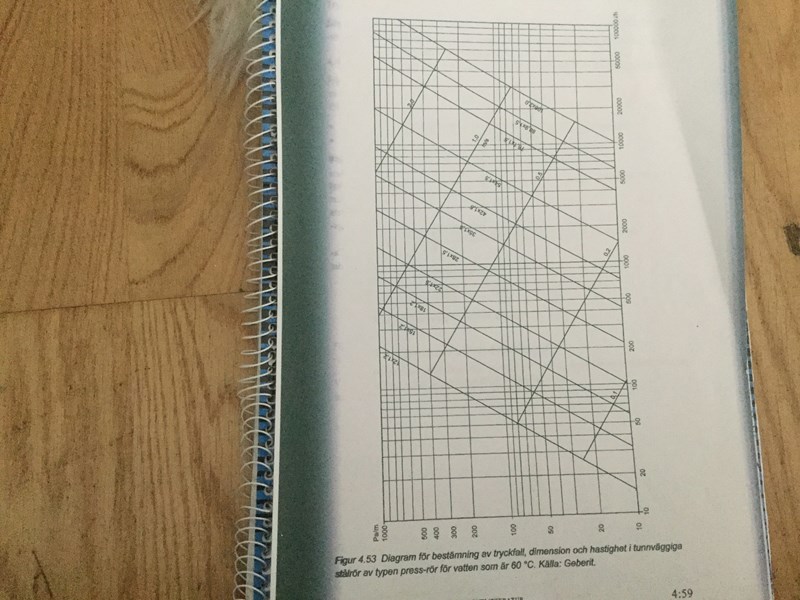

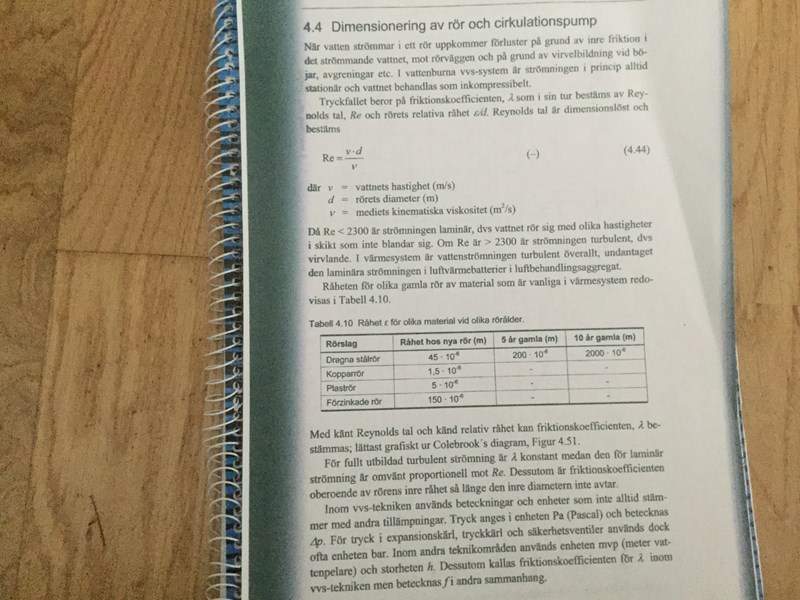

Plaströr 5 * 10^-6

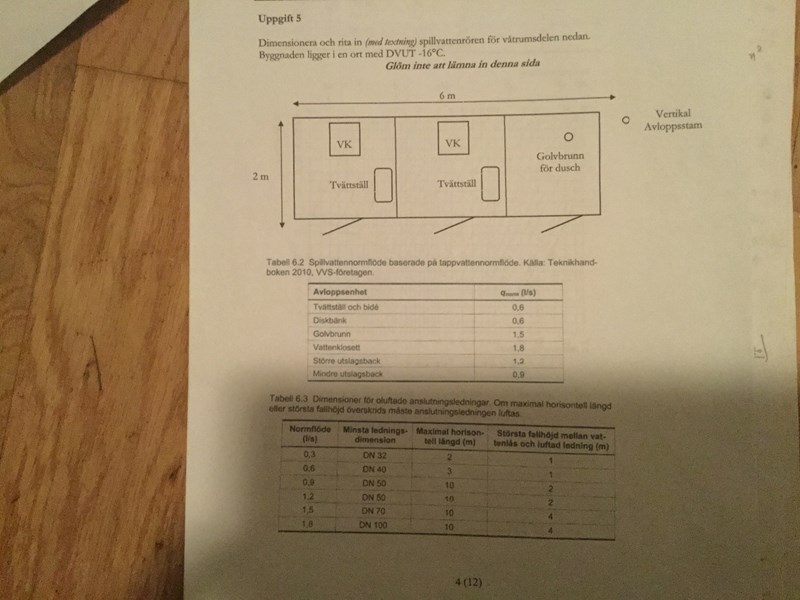

Tabell 6:3 under figuren Normflöde (I/s) jag tror svaret är 5 x 0,6 5 x 0:6 5 x 1,5

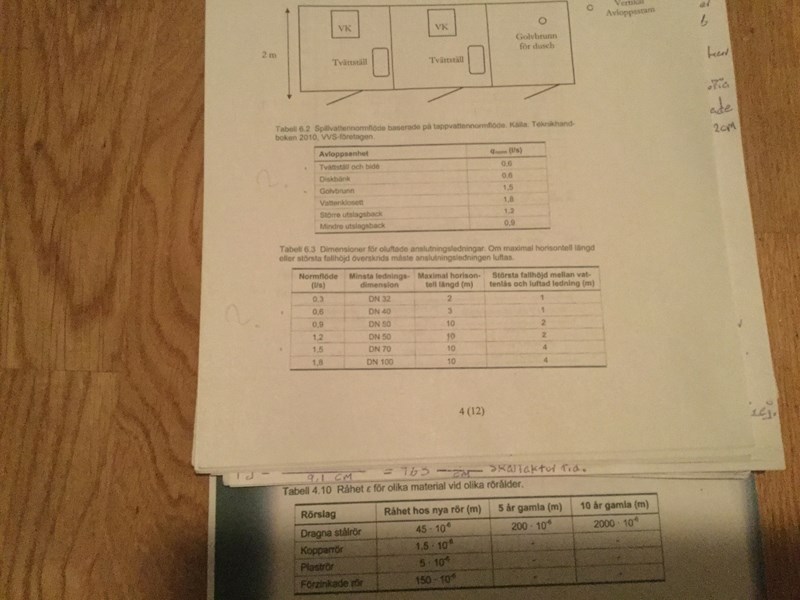

Detta är rör-dimensionerna
Titta i din kurslitteratur, vad benämningarna står för.

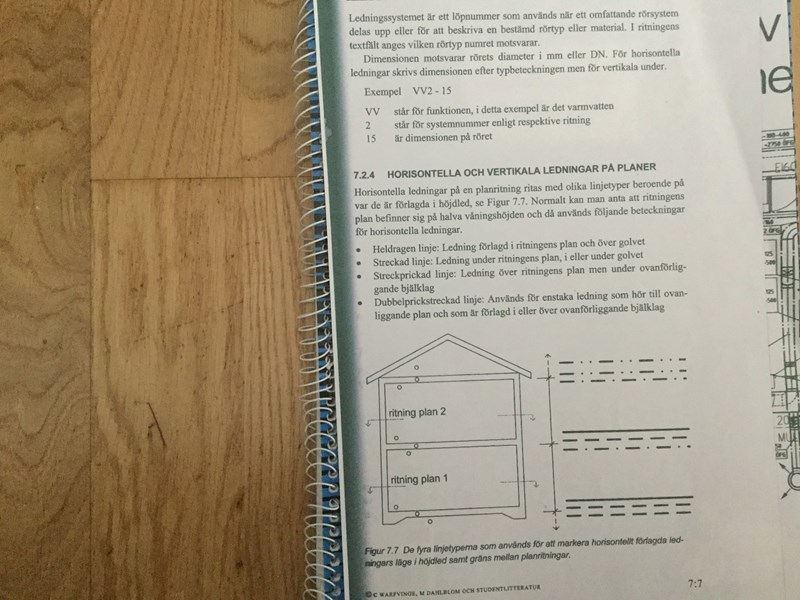

Hej Affe när det gäller Dimensionera och rita är det bara dessa sidor från boken
Affe Jkpg skrev:Detta är rör-dimensionerna
Menar du i själva boken?eller bara om man kollar DN 40 som är 0,6 Normflöde I/s och DN 70 som är 1,5 Normflöde I/s i Diagrammet här?
På DN 40 är Maximal horisontell 3 (m) längd och 1 (m) störst fallhöjd mellan vattenlås och luft ledning .Där uppe i figuren är det 6 m bredd och 2 m höjd? Är det nåt samband mellan dessa siffror?
Kan du fråga ConnyN, om han vill hjälpa dig några dagar?
Affe Jkpg, uppmana inte Charlie2016 att bryta mot Pluggakutens regler! /moderator
Smaragdalena skrev:Affe Jkpg, uppmana inte Charlie2016 att bryta mot Pluggakutens regler! /moderator
Vilken regel är det?
Affe Jkpg skrev:Smaragdalena skrev:Affe Jkpg, uppmana inte Charlie2016 att bryta mot Pluggakutens regler! /moderator
Vilken regel är det?
Regel 1.9
Jag tycks ha tolkat andemening och syfte med regel 1.9, på ett annat sätt än Smaragdalena gör.
Eller är det så att jag inte är tillräckligt bevandrad i svenska språket, för att förstå skillnaden mellan en uppmaning och ge uppgiftsskrivaren ett tips om att ställa en enkel fråga till en viss person.
1.9 Det är inte tillåtet att posta ett inlägg i en tråd eller skicka PM med uppmaning till andra användare att svara i en viss tråd.
Det är anmärkningsvärt få personer (två?) som vill ge charlie2016 det stöd han behöver för att lösa sina uppgifter. Tillsammans borde vi ha kunnat erbjuda ett bra mycket bättre stöd.
Ja jag hoppas på att vi är fler som kan hjälpa till. Rörmokeri är inte min branch.
Men om jag nu ändå ger mig in på detta så ser det ut som om du missförstått bilden lite Charlie.

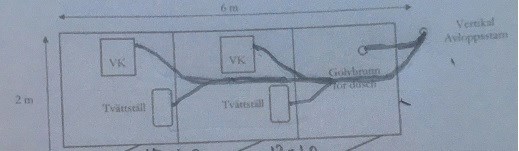

Det är en planritning och det är 6 m till avloppsstammen som jag gissar är avluftad.
Rummet är 2m brett. Hur man drar rören vet inte jag. Det beror på om det är betongbjälklag eller träbjälklag och vad övrigt som ska placeras i golvet. En grov gissning är att man drar en stam från toaletterna på 110 mm (DN100) kanske mitt i rummet och viker av mot vertikala avloppsstammen i en mjuk sväng. Kanske två 30-gradersböjar eller en 45-graders böj? Sedan låter man tvättställen anslutas på den liggande stammen med 30-gradersvinklar in på den. Golvbrunnen kanske kan anslutas straxt innan den vertikala stammen.
Dimensionerna är 110 mm (DN100) från toaletterna, 50 mm (DN 40)från tvättställen och 75 mm (DN 70) från golvbrunnen.
All hjälp eller rättning mottages tacksamt.
Så här tänker jag att det kan se ut. Fall begränsas av golvet antar jag, men längden kommer att överstiga 6 meter.
Woooow.det här har jag alldrig fixat utan din hjälp Conny.tusen tack för all hjälp
Nu har jag mycket och studera och lära mig🙏🏻👏
Hej Conny.jag undrar de Dimensionerna som du har skrivit här 110 mm (DN 100 ) för VK
50 mm (DN 40) för TS
75 mm (DN 70) från golvbrunnen
Är de Dimensionerna från tabell 6.3 och 6.4 ?
charlie2016 skrev:Hej Conny.jag undrar de Dimensionerna som du har skrivit här 110 mm (DN 100 ) för VK
50 mm (DN 40) för TS
75 mm (DN 70) från golvbrunnen
Är de Dimensionerna från tabell 6.3 och 6.4 ?
Ja, men det där med 50 och 75 mm kommer från information jag hittat på nätet. Hur de översätter DN 40, DN70 och DN 100 till mm får du kolla upp. Se även denna lilla information.

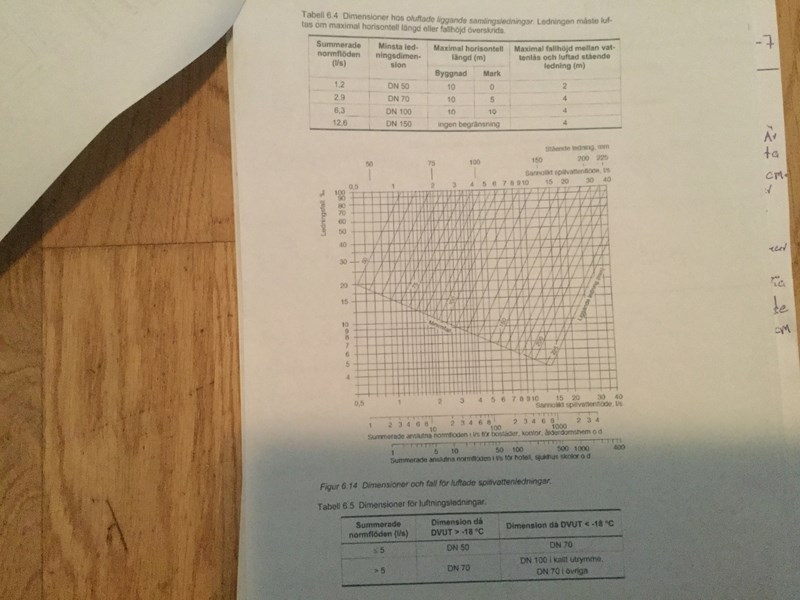

I tabell 6.3 ser vi ju vilket normalflödet är och vilken DN vi då bör välja.

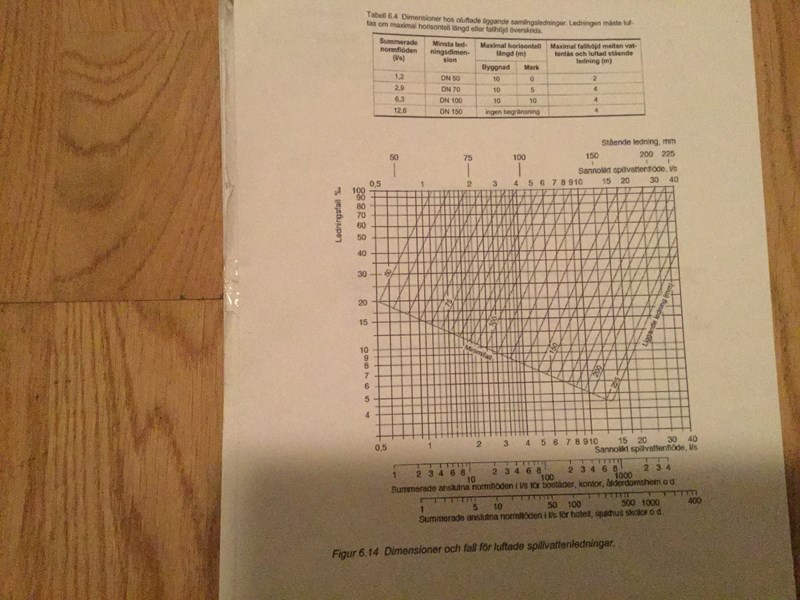

I tabell 6.4 tittar man på summerade normalflöden så där får man kolla lite så att vi inte överskrider det i den liggande stammen och inte heller den maximala längden.
Fallhöjderna borde inte vara ett problem om vi förlägger rören i bjälklag vilket verkar vara rimligt.
Avluftning borde sitta i toppen på den vertikala stammen.
Så jag lämnar detta till dig att fundera en smula över.
Tack Conny.jag har en sist fråga 110 mm (DN 100) om man tittar på tabell 6:3 (DN 100) så står det den rutan Maximal Horisontell längd (m) 10.Då menar de 10 meter.men hur kan det bli 110 mm?jag menar om man omvandlar 10 meter till mm så blir det mycket mer än 110 mm?
jag menar 1 meter är 100 Cm
10 Cm är 100 mm
Diametern är 110 mm.
Längden max 10 m.
Tack så mycket conny🙏🏻👍🏼
