hej.hur man Dimensionerar rör och hur man ritar rör ,ink textflaggor

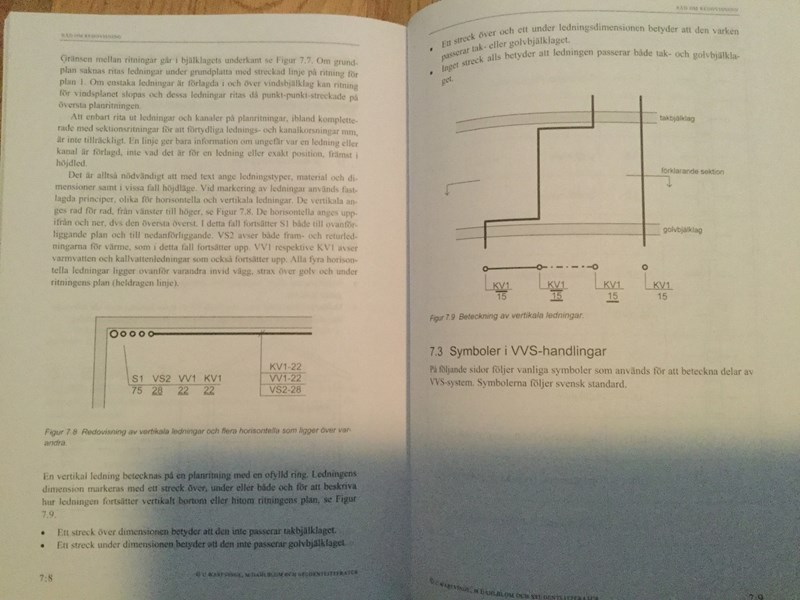

Man vet att varje fläktkonvektor anger 1000 W och att värmesystemet är Dimensionerat för 55 C /40 C .Hur man ritar rör (med textflaggor )på planritning finns på sidan 7:7-7:9
jag undrar skall man rita takbjälklag och golvbjälklag på denna plan som jag har gjort?
Nej. På en planritning ser du allt från ovan. På en sektionsritning ser du allt från sidan.
Om du tittar på sektionsritningen för våra två värmare så står vi på golvet och kikar på väggen.

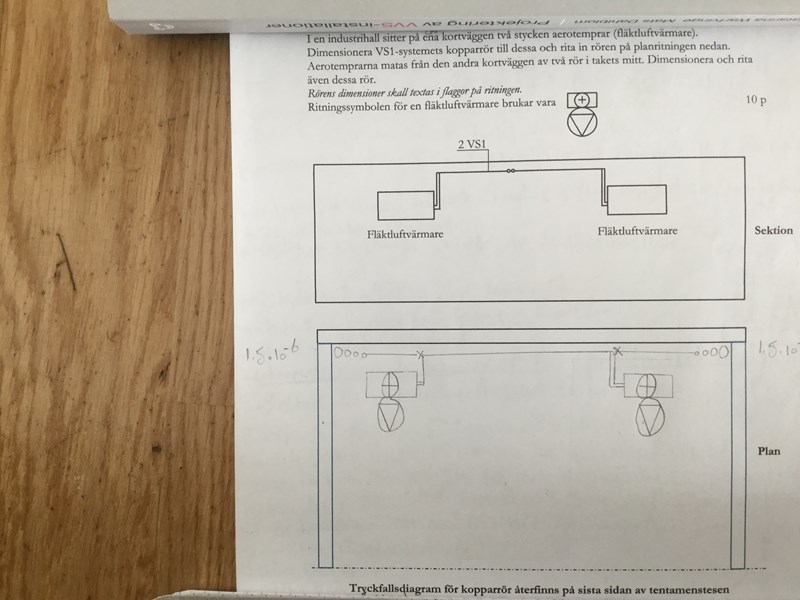

Nu ska du titta från ovan och nedåt och då ser du två rör som går från ena sidan till den andra sidan. I ena ändan finns våra två värmare och där går ett rör åt vardera hållet från mitten och du har ett vertikalrör i vardera ändan plus en liten rörända in i värmaren.
En sektionsritning kan du göra var som helst i lokalen och i en industrilokal kan du behöva många sektionsritningar beroende på vad du vill visa. Hoppas du förstår min förklaring.
Hej Conny vi vet att kopparrör dimensioneras med 1,5*10^-6
Det kan vara lite svårt att försöka översätta att titta framifån på en sak till ovanifrån på en ritning.
Jag rekommenderar att du försöker att söka litet på nätet och övar upp den kunskapen.
Om du tittar på sektionsritningen så ser du två små ringar på ledningen mellan de två värmarna.
Det är ändan på de två rören som beskrivs i inledande text och som går tvärs över hela lokalen.
Om du tänker på värmarna så har man inte dragit ut dom från väggen som du ritat utan de sitter rakt under rören eller i alla fall närmare väggen.
Vertikalrören du ritat in på bägge sidor finns inte. Det går bara vertikalrör ned till värmarna.
Dimensionen låter trångt om vi talar om mm.
Det blev mycket kritik, men tappa inte sugen. Allting är svårt tills man kan det och då minns man inte hur svårt det kunde vara.
Edit: Hittade denna enkla video som beskriver vy-ritning. Den kan som sagt verka enkel, men är ett bra sätt att träna upp sitt vyseende.
Tack Conny.det va lite svårt.men tack för din hjälp
Återkom med frågor så löser vi nog det.
Conny den länken du skickade för mig är det inte mer för hus eller Bostadshus?Den uppgiften handlar om ett industrihall.Därför det blir lite svårt. Tack
Nej. Det handlar om vyer på en pall från olika håll och börjar ungefär 1 minut in på videon. Du behöver alltså bara offra fyra minuter av ditt liv för att få lite mer förståelse för att se föremål från olika håll.
Sektionsritningar är mera som att du sågar pallen i två delar och studerar snittet på den itusågade pallen, men principen att kunna se ett objekt från flera håll är viktig för att kunna förstå sektionsritningar.
Helt korrekt
