6 svar
126 visningar
danielstrong 321 – Avstängd
Postad: 6 feb 2018 15:12

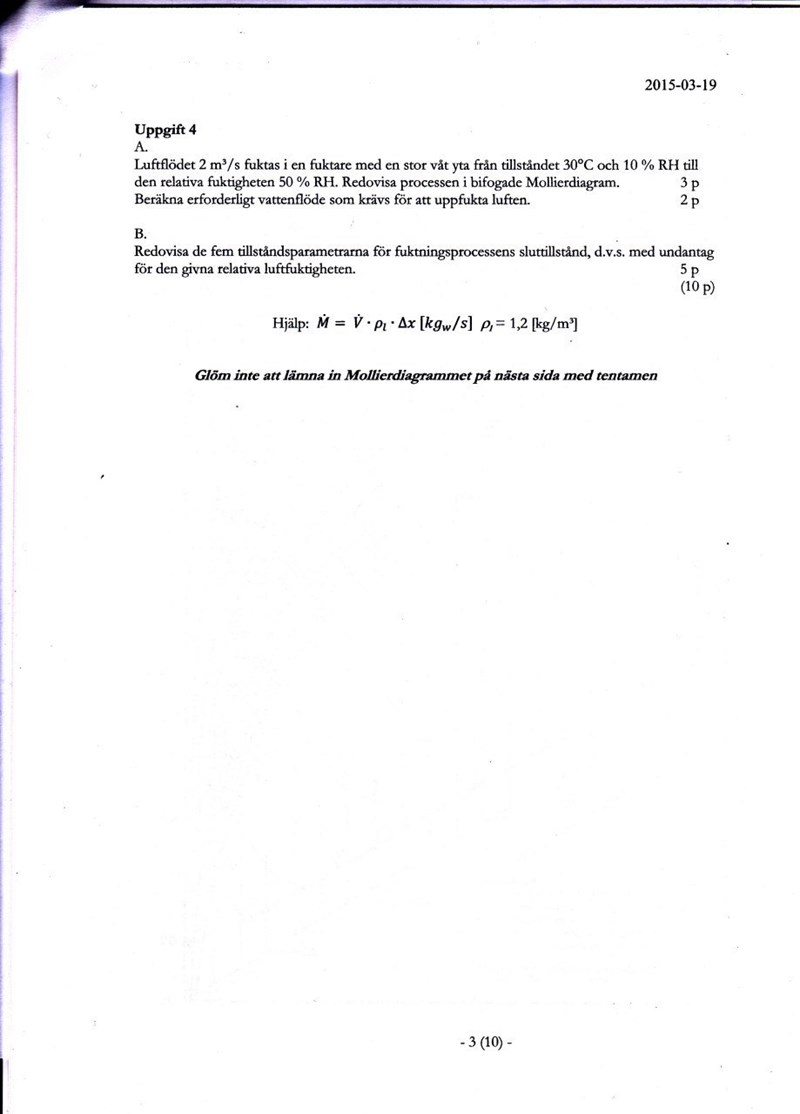

Ang b)uppgift

Det står att man skall redovisa de fem tillståndsparametrarna.Min lärare säger för att ta fram FI (känd),T torr,X,T våt (som är samma som start punkten)T dragg och entalpin h som är lite lägre än i standardpunkten

Trickets är att kunna processen! Man kan fukta med ångan genom stor våt yta eller genom att spruta in vatten.Ångan har entalpi ca 2700 kJ/kg vilket motsvarar en linje som lutar lite uppåt eftersom h=konstant motsvara 2500kj/kg.sprutar man in vatten får man beräkna vatten entalpi h=t*c vilket varierar mellan 4,2 kJ/kg för 1 C vatten och 420 kJ/kg för 100 C vatten.10 c vatten blir 42 kJ/kg vilket motsvara linjen med konstant entalpi.

danielstrong 321 – Avstängd
Postad: 6 feb 2018 15:15

Är det inte så att vi har Före fuktning som är X=0,0027 kg/kg    Och andra X= 0,007 kg/kg. Och 0,0103 kg vatten per sekund som förs in.förstår vad de andra punkter är ?   Kan du vara snäll och förklara smaragdalen.   Mvh

Smaragdalena 80504 – Avstängd
Postad: 6 feb 2018 16:05

Nej, det här har jag aldrig någonsin gjort tidigare (däremot har jag använt Mollierdiagram, fast det var över 30 år sedan).

danielstrong 321 – Avstängd
Postad: 6 feb 2018 21:59

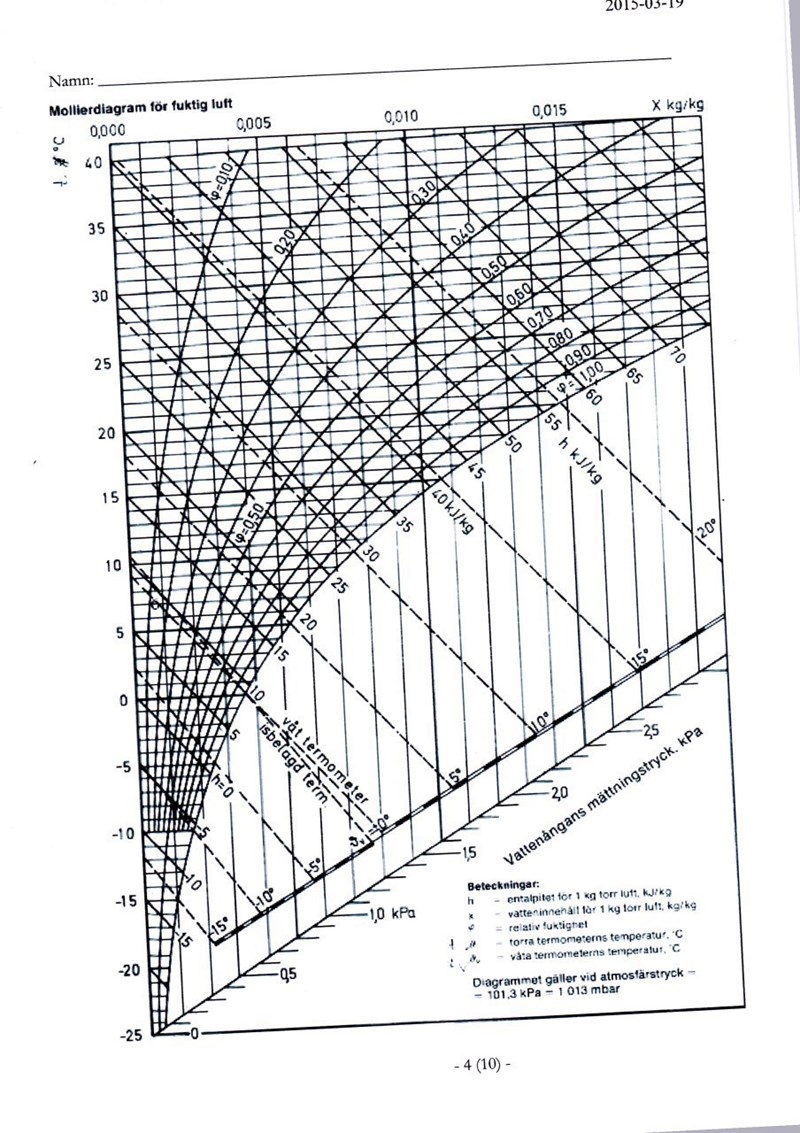

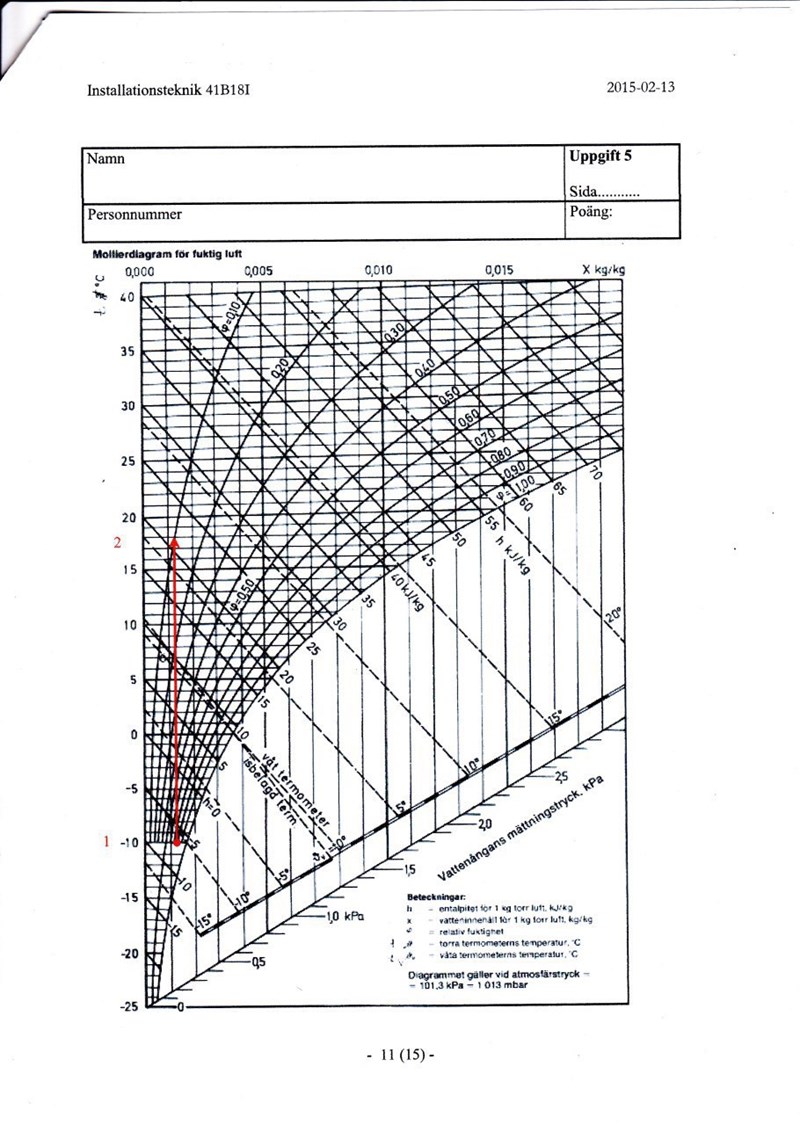

Vi har ett Mollierdiagram  eller med hjälpdiagram för entalpi?tror du den kan hjälpa oss?

Tack

Niro 215 – Fd. Medlem
Postad: 18 feb 2018 07:38

Jag satt två dagar med det där djävla diagramet. Min inlämningsuppgift blev rättad och godkänd, men jag vet inte varför. Kommer jag på varför, så hör jag av mig.

danielstrong 321 – Avstängd
Postad: 18 feb 2018 14:21

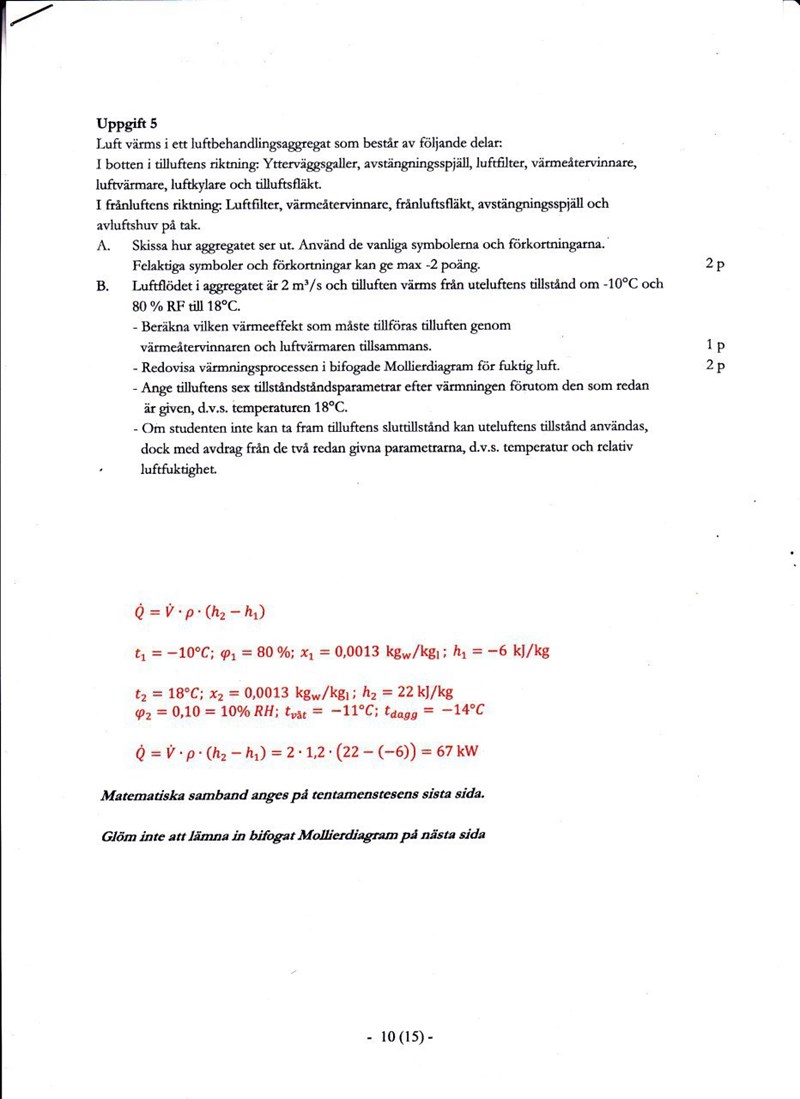

I B) uppgiften för slutpunkten ta fram Fi(känd) T torr,X,Tvåt(som är samma som startpunkten)T dagg och entalpi h.som är lite lägre än i startpunkten

danielstrong 321 – Avstängd
Postad: 18 feb 2018 14:26

I den uppgiften så är det bara 2 punkter som jag skulle välja hjälp med T våt =11 C och T dagg= -14 C  väldig tacksam om du kan vissa mig de.kan även skicka dig information från boken oxå. Tack daniel
