Ang Arean varaktighetsdiagram +8 Malmö (Teknik & Bygg)

Förlåt fick inte hela min text med mig.Stämmer det att det är 4 rutor,men siffran dvs 4,3?var kommer 3 ifrån?jag menar det är lite mer än 4,3?

Om det borde vara 4.3, 4.4 eller 4.5cm² tycks hamna lååångt bortom intresset för slutresultatet i denna uppgift.

Hej Affe 1 Ruta är 1*1cm^2 =

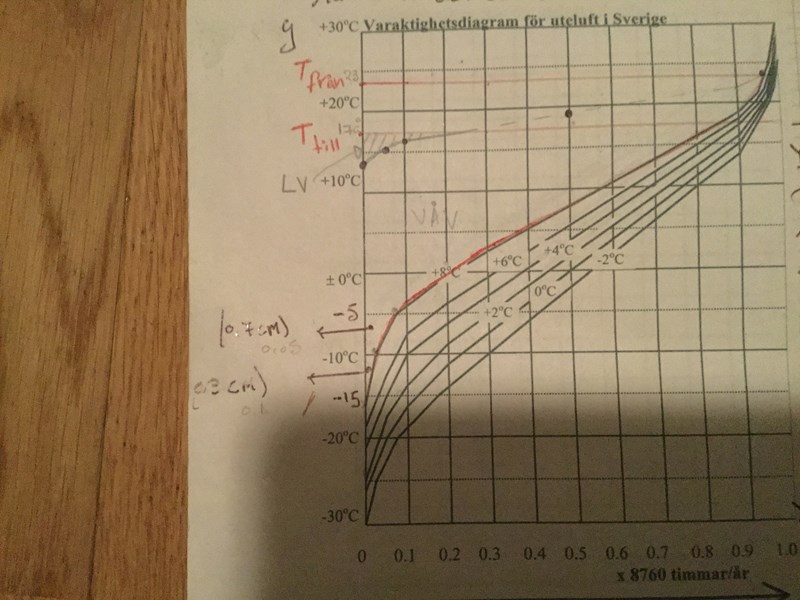

som du ser här på bilden så stämmer det Arean här i kurvan dvs det är 4 rutor men ,3 förstår jag inte hur det är uträknat

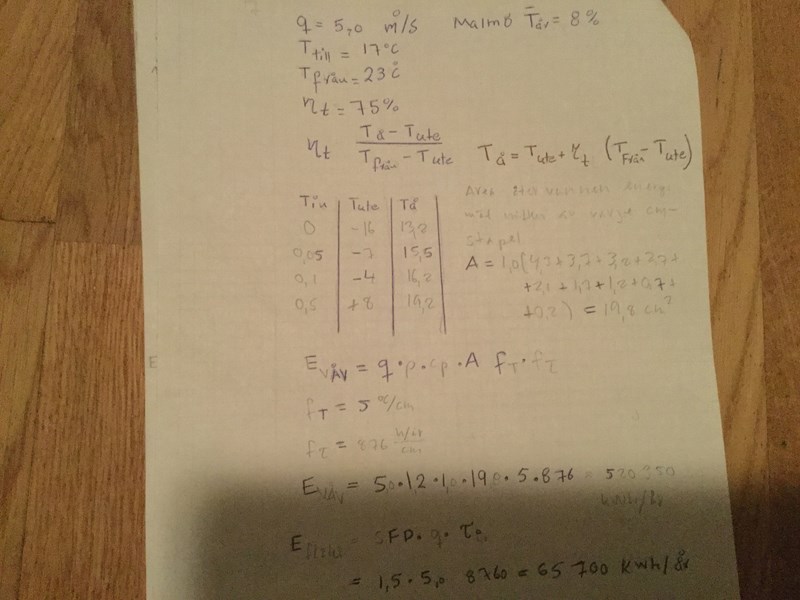

när det gäller tabellen så förstår jag på T (in). T (ute). T(å)

det är bara där det står T(in)=0,05 ? T(ute) = -7 ? Kan du vara snäll och visa dessa punkter ?

charlie2016 skrev:
Hej Affe 1 Ruta är 1*1cm^2 =
som du ser här på bilden så stämmer det Arean här i kurvan dvs det är 4 rutor men ,3 förstår jag inte hur det är uträknat
när det gäller tabellen så förstår jag på T (in). T (ute). T(å)
det är bara där det står T(in)=0,05 ? T(ute) = -7 ? Kan du vara snäll och visa dessa punkter ?

Jag förstår inte vad det är som bekymrar dig.

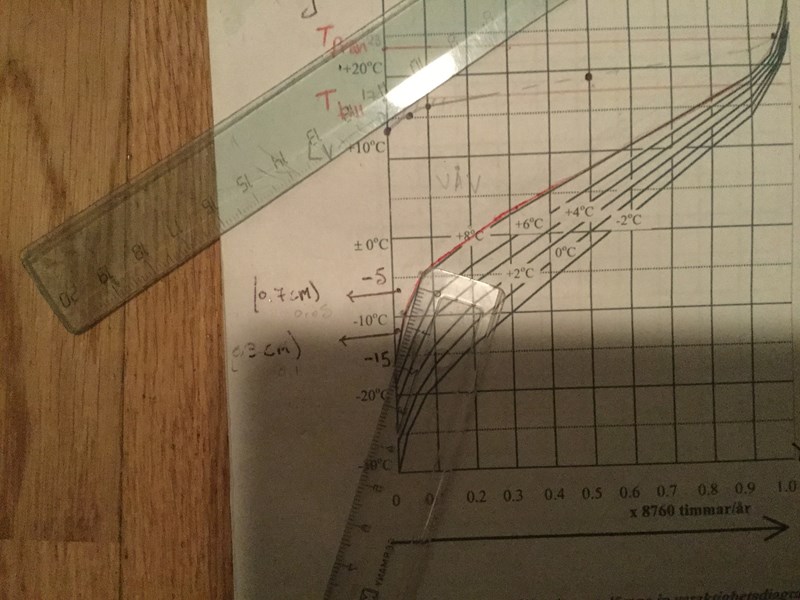

Är det dessa rutor vid sidan av linjalen?

charlie2016 skrev:
Förlåt fick inte hela min text med mig.Stämmer det att det är 4 rutor,men siffran dvs 4,3?var kommer 3 ifrån?jag menar det är lite mer än 4,3?

Precis som förra gången så har man mätt mitt i rutan upp till grafen fast i detta fall ända nerifrån 8 graders-kurvan.
Om du tittar på antalet mätvärden så ser du att det är 9 stycken vilket det blir om man mäter i mitten på varje ruta.

Så 4,3 stämmer rätt bra och nästa med 3,7 ser också ut att stämma.

Edit: Glömde att det står inte $T_{i n}$ det står Tid och därför behövdes bara fyra värden för grafen för ganska snart når de gränsen 17 grader som det står och verkningsgraden gäller endast så länge som vi underskrider den temperaturen.

Jag funderar om på dina anteckningar 0.7cm och 0.3cm.
Du kanske tror att de har ytan 0.7cm² och 0.3cm², men då kanske du glömt att dividera med två för ytan av en triangel?

Den blå triangeln har ytan ca (2*0.7) / 2 = 0.7cm², sedan är det meningen att du självständigt ska kunna dra en slutsats av detta inlägg, som bara är ett exempel på att beräkna ytan av en triangel.

Ja det är rätt eller så kan man mätta höjden dvs där precis över +10 Till -16 där kurvan tar slut för +8 C

Väldig snällt om ni kan bara vissa från tabellen var 0,05 T (in) i diagrammet ligger?jag förstår mig på de andra av siffrorna i tabellen

Är 0,05 precis där mellan 0 och -5?

Det ska inte stå $T_{i n}$ om du tänker på förra uppgiften stod där Tid och då blir det lite lättare för dig att hitta det i diagrammet.

Tid är ju x-axeln och $T_{å}$ läger de in på y-axeln.

Såg du mitt inlägg förresten?

Väldig snällt om ni kan bara vissa från tabellen var 0,05 T (in) i diagrammet ligger?jag förstår mig på de andra av siffrorna i tabellen

Tusen tack Affe

ConnyN skrev:
Det ska inte stå $T_{i n}$ om du tänker på förra uppgiften stod där Tid och då blir det lite lättare för dig att hitta det i diagrammet.
Tid är ju x-axeln och $T_{å}$ läger de in på y-axeln.
Såg du mitt inlägg förresten?

ja ,jag misstänkte oxå varför det står T(in)? Så det skall vara T dvs tid

Se till att hålla dina svar utanför citatet, det blir så rörigt och svårläst annars. /Smaragdalena, moderator
