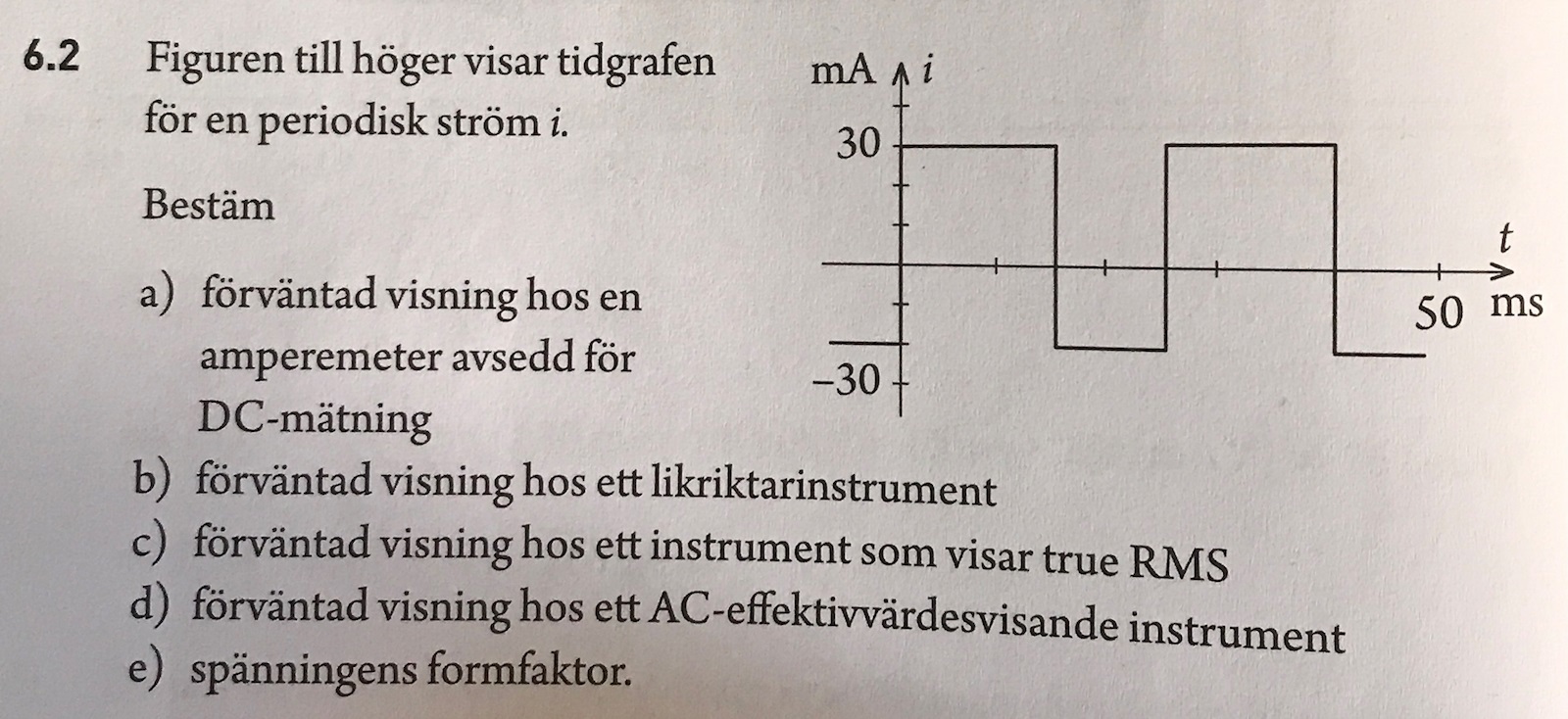

Analog elektronik, Tidgraf för periodisk ström. (L.Bergström 6.2c)

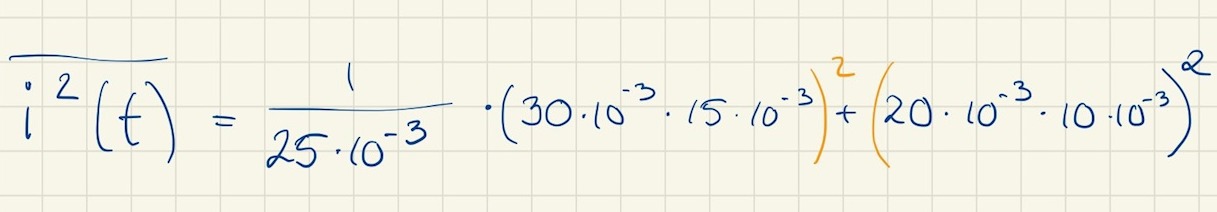

Hej! Har lite problem med 6.2c: Där jag gjort följande:

Men lyckas inte att se vad jag har gjort för fel i min beräkning.

Pieter Kuiper 8033 – Avstängd
Postad: 23 sep 12:31 Redigerad: 23 sep 13:02
ChocolateTerrain skrev:

Men lyckas inte att se vad jag har gjort för fel i min beräkning.

Du kvadraterar tidsintervallen. Så stämmer det inte heller med enheterna.

Rita I2I^2 som funktion av tid, bestäm medelvärdet, ta roten.

Det är alltid bra att rita.

ChocolateTerrain 312
Postad: 24 sep 08:13

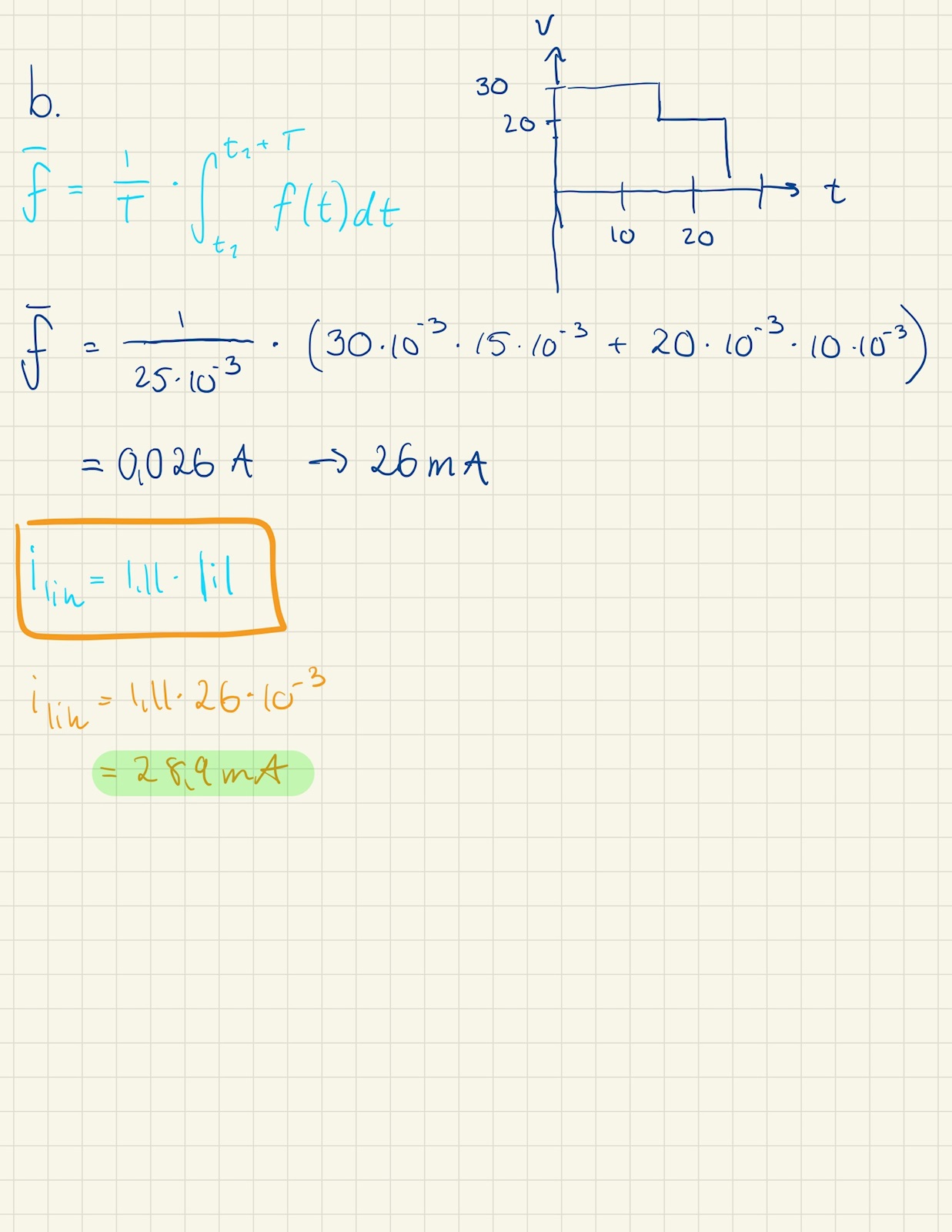

Hej, vet inte riktigt hur jag ska rita I2, har gjort följande på b-upp.g dock:

Pieter Kuiper 8033 – Avstängd
Postad: 24 sep 08:30 Redigerad: 24 sep 08:35
ChocolateTerrain skrev:

Hej, vet inte riktigt hur jag ska rita I2

Du hade kunnat försöka.

Det är då 900 mA2 under 15 ms och 400 mA2 under 10 ms.

ChocolateTerrain 312
Postad: 25 sep 09:07

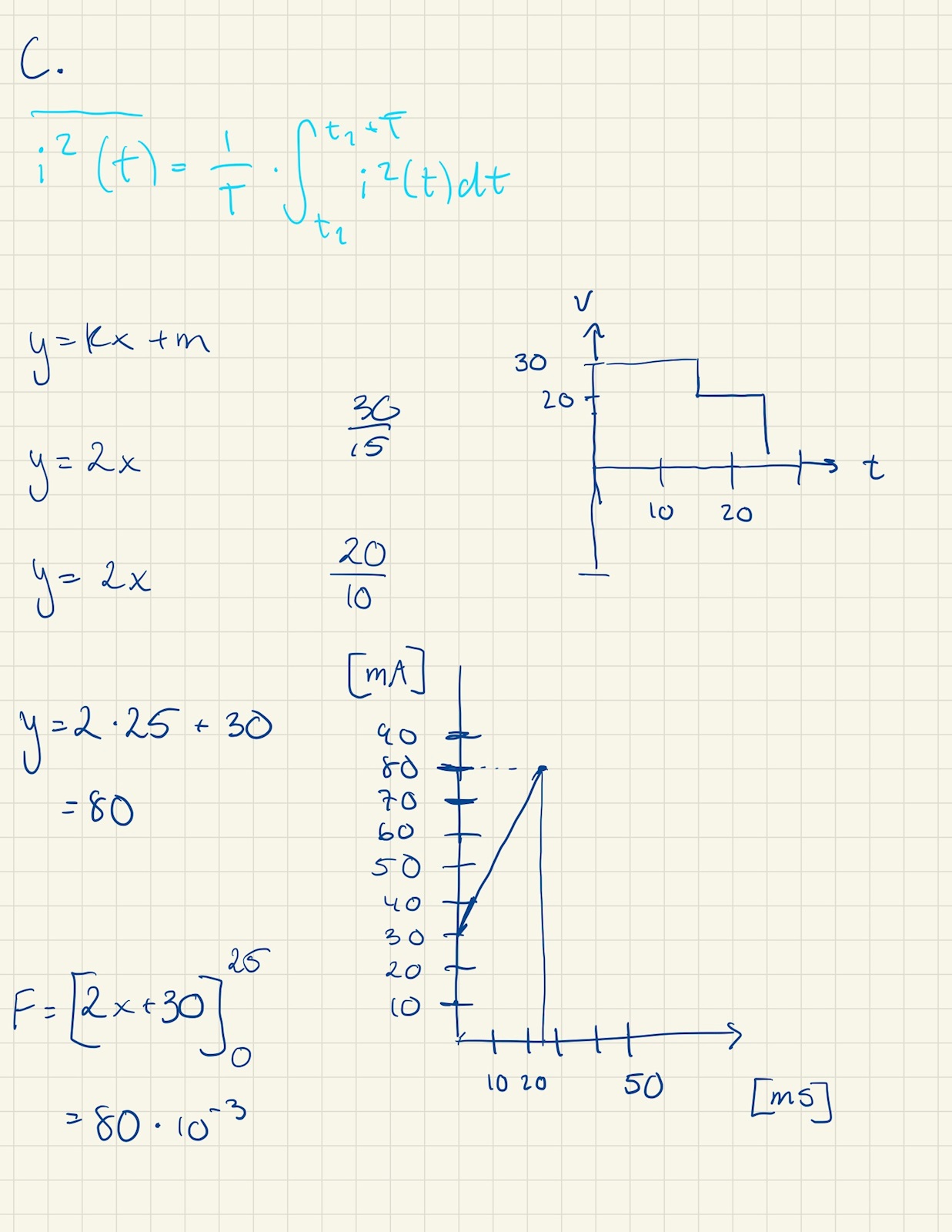

Visst, det har jag gjort också, här kommer vad jag har gjort:

Testade även:

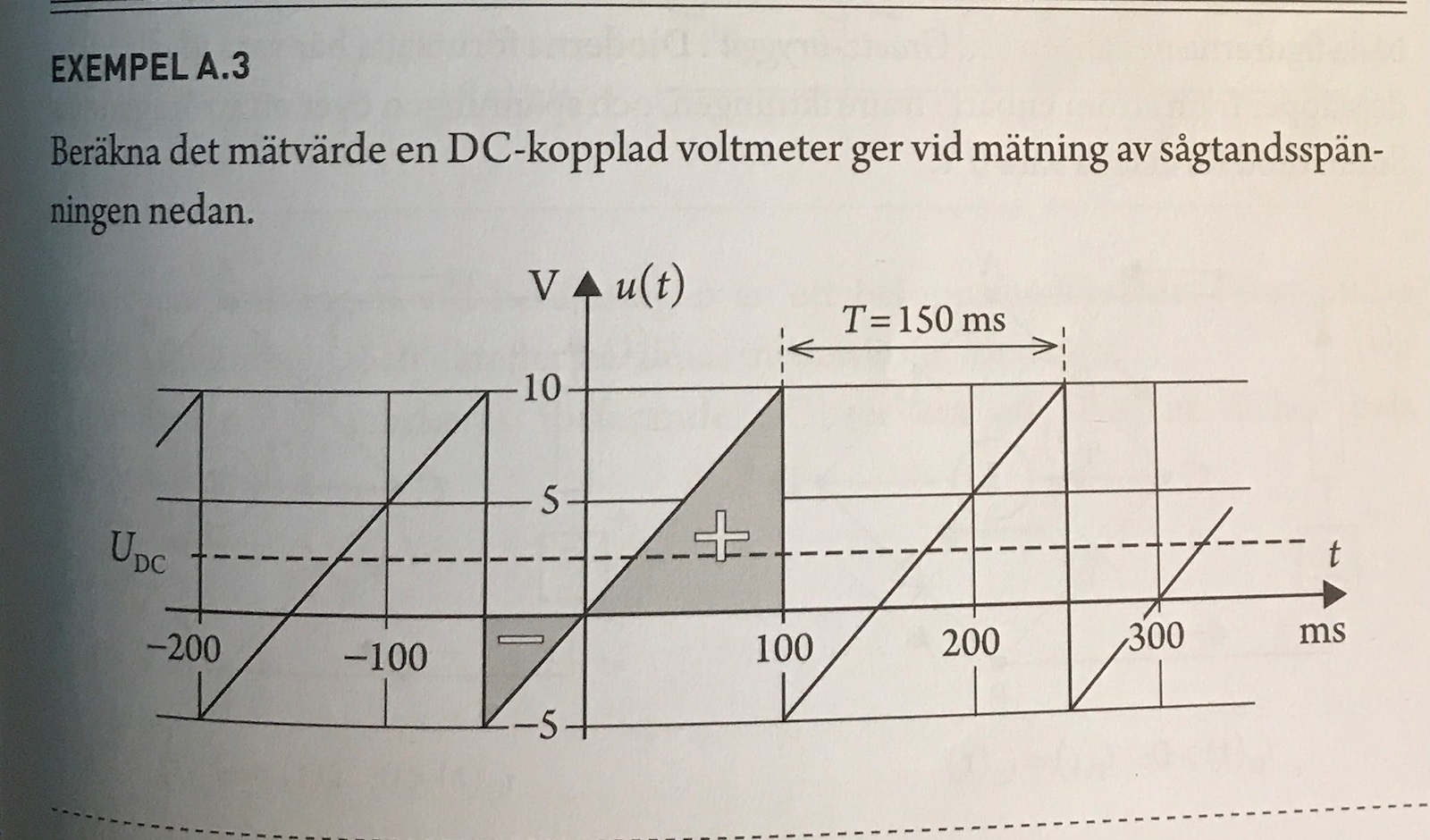

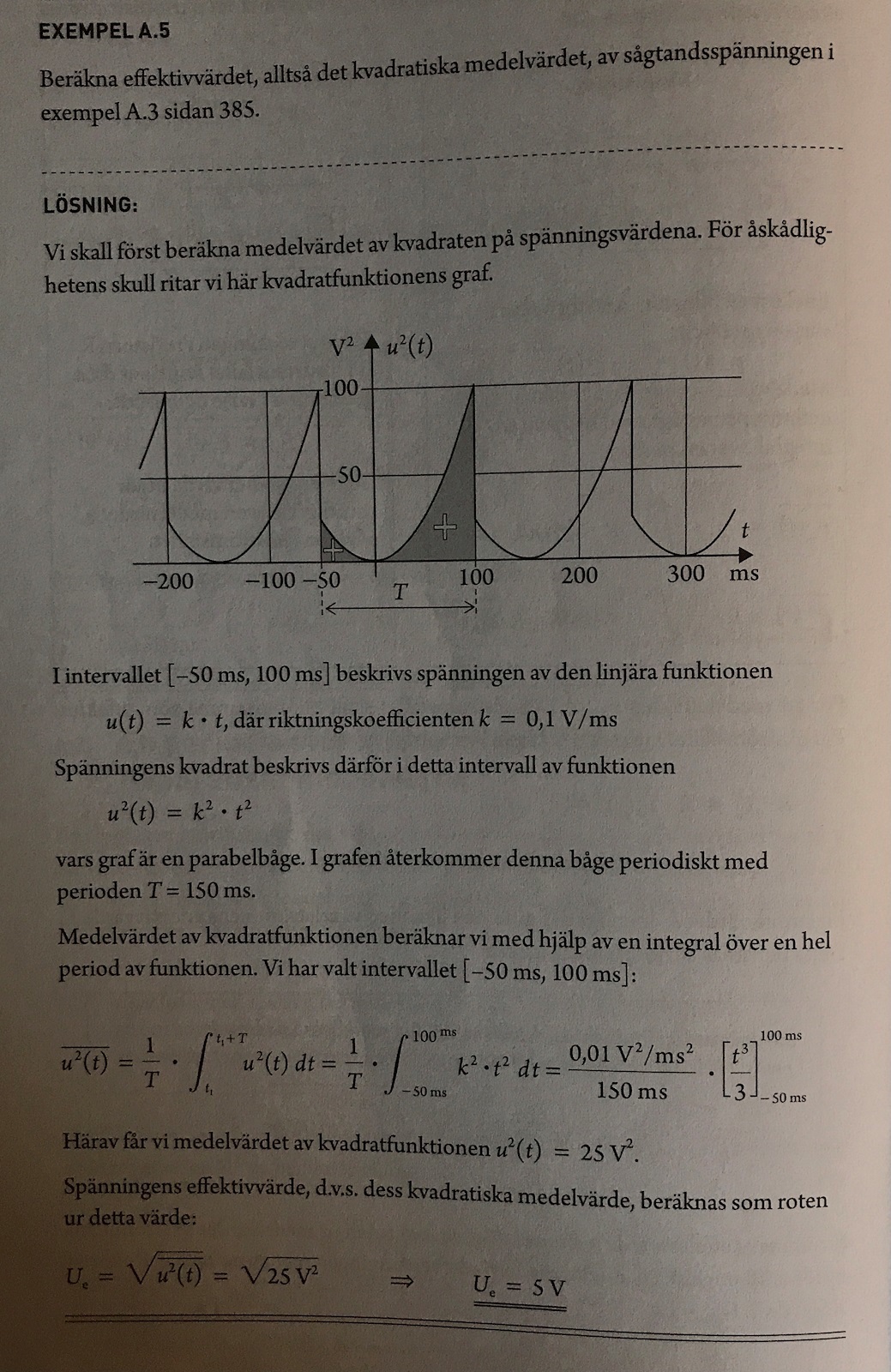

Baserat på följande:

Där min fråga fortfarande kvarstår, eller är det något helt annat sätt man ska tänka på?

Pieter Kuiper 8033 – Avstängd
Postad: 25 sep 10:57 Redigerad: 25 sep 11:27
ChocolateTerrain skrev:

Visst, det har jag gjort också, här kommer vad jag har gjort:

Testade även:

Baserat på följande:

Där min fråga fortfarande kvarstår, eller är det något helt annat sätt man ska tänka på?

"Det är då 900 mA2 under 15 ms och 400 mAunder 10 ms."

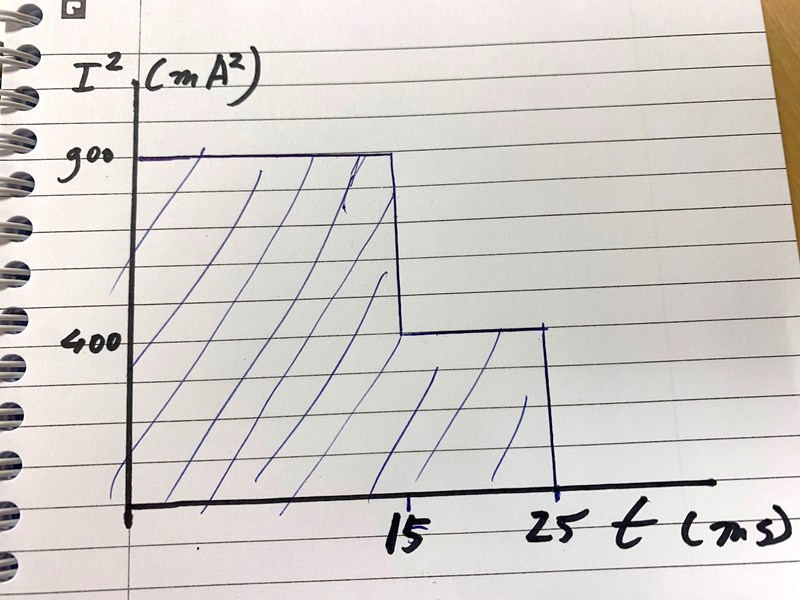

Det ser alltså ut så här:
Du gör det för komplicerat. Det är inte svårare än det här. Bestäm ett medelvärde över tid (på samma sätt som du gjorde för den likriktade strömmen), ta roten.

ChocolateTerrain 312
Postad: 25 sep 11:52

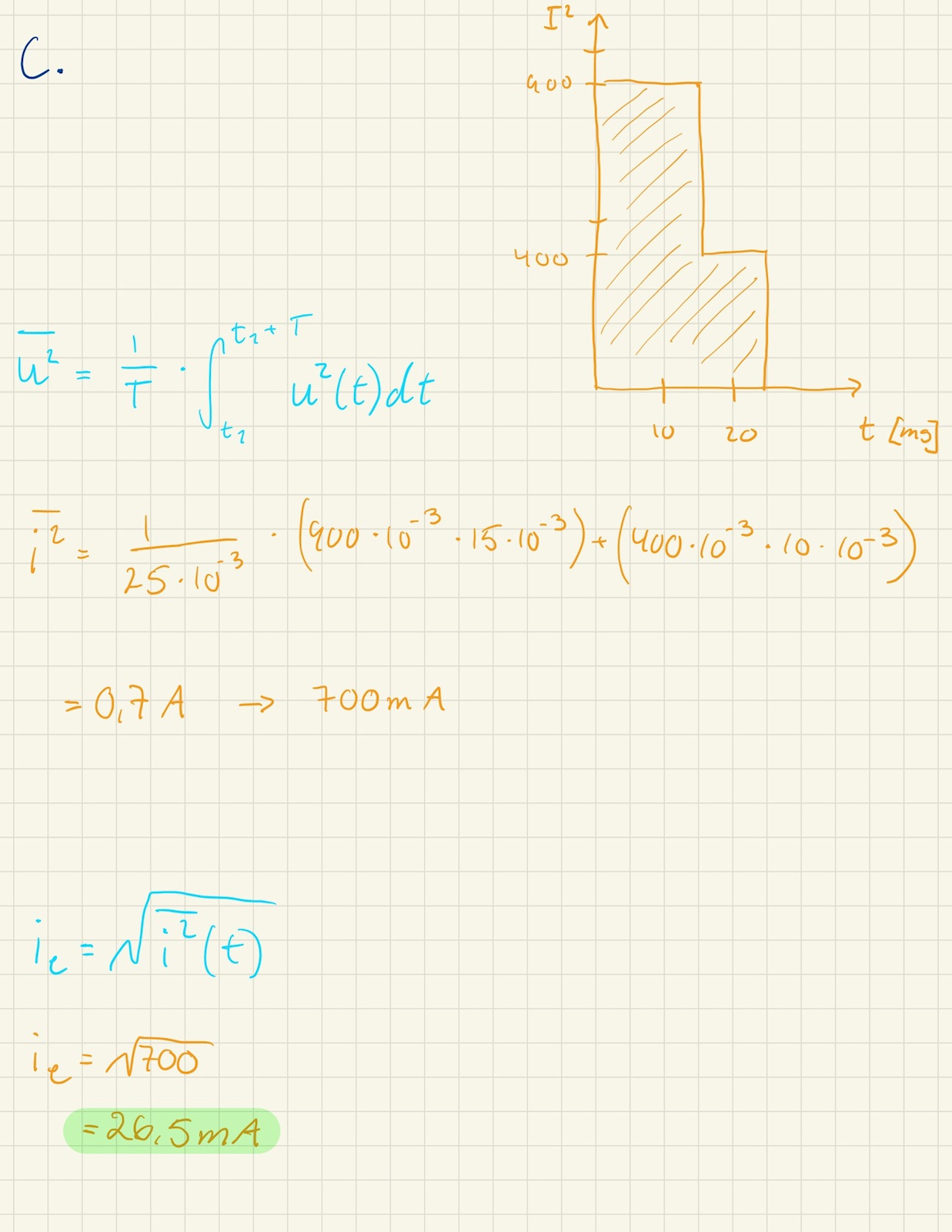

Jaha!! Nu fick jag rätt på det! Tack :)

Pieter Kuiper 8033 – Avstängd
Postad: 25 sep 17:51 Redigerad: 25 sep 18:04
ChocolateTerrain skrev:

Jaha!! Nu fick jag rätt på det! Tack :)

Härligt!

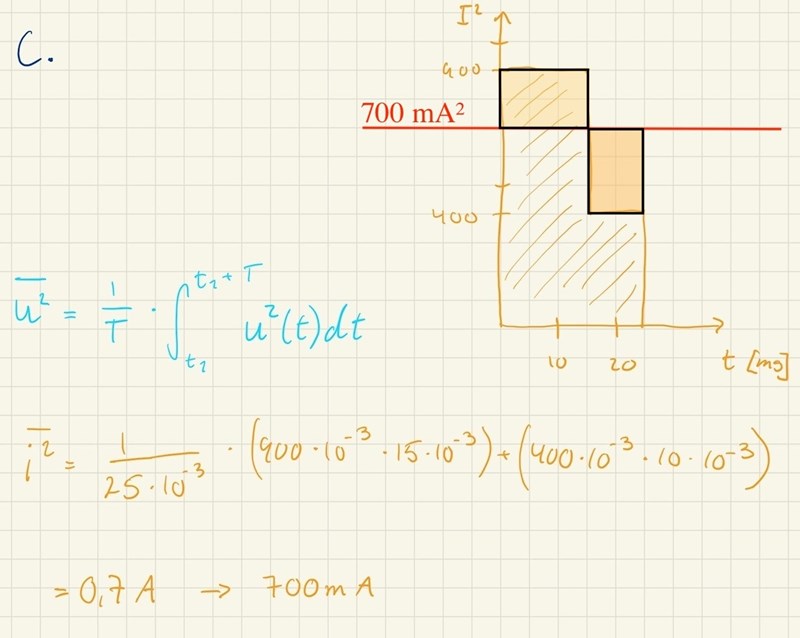

Och det stämmer med en grafisk metod:
