Analog elektronik - Rotort (root locus)

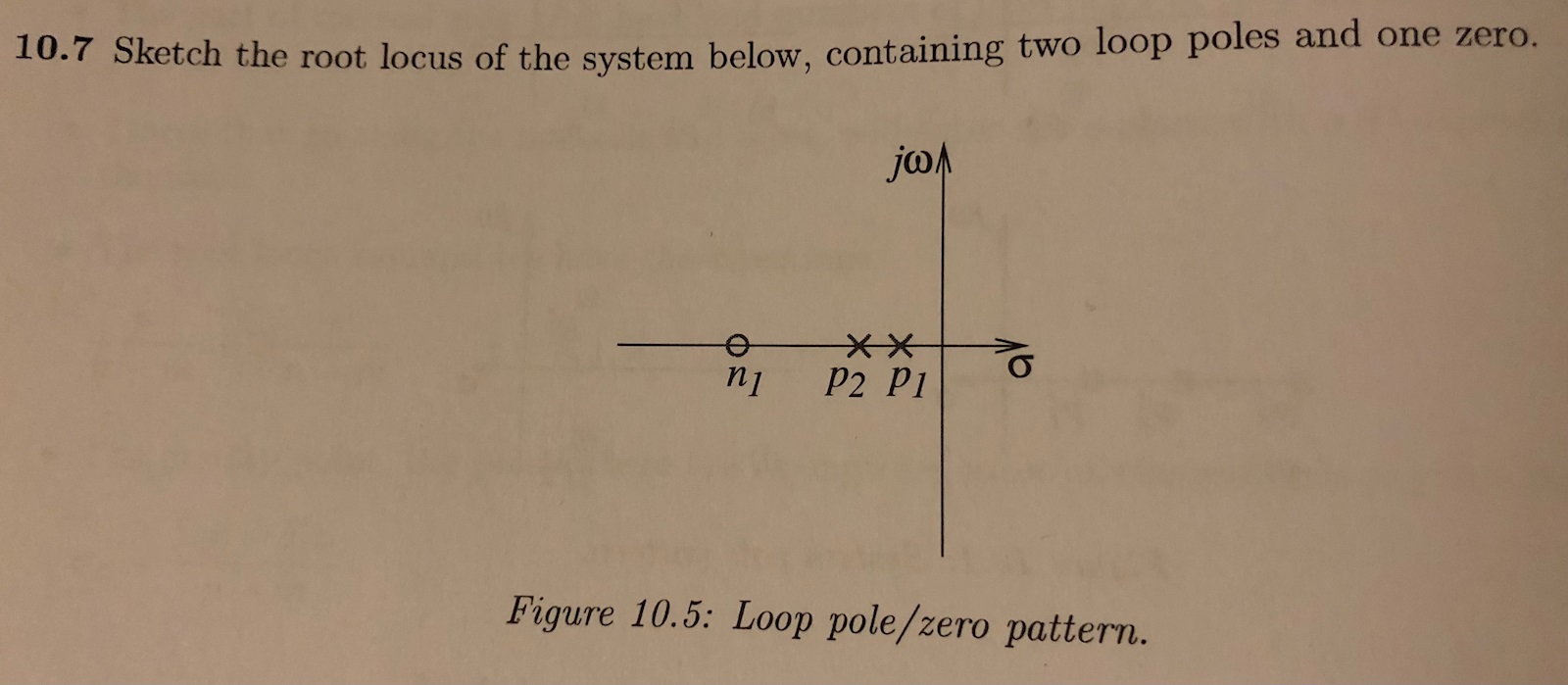

Jag vet att asymptoterna kan bestämmas med πn-m+2lπn-m , l=0,1, ... , (n-m-1) där n=2 är antalet poler och m=1 antalet nollställen. Med insatta värden får jag bara en asymptot = π = 180 grader.

Rotorten går mellan p1 och p2 och bryter ifrån reella axeln med +-90 graders vinkel. Sen kommer den svänga till 180 grader eller?

Detta är allt jag har lärt mig. Kan inga avancerade metoder (kommer kanske mer när jag ska läsa reglerteknik senare?).

Hur går jag vidare? Facit visar en elliptisk bana runt nollstället, men jag förstår inte hur jag ska komma till den slutsatsen.
