Analog elektronik, Bestäm källströmmen. (L.Bergström 3.13)

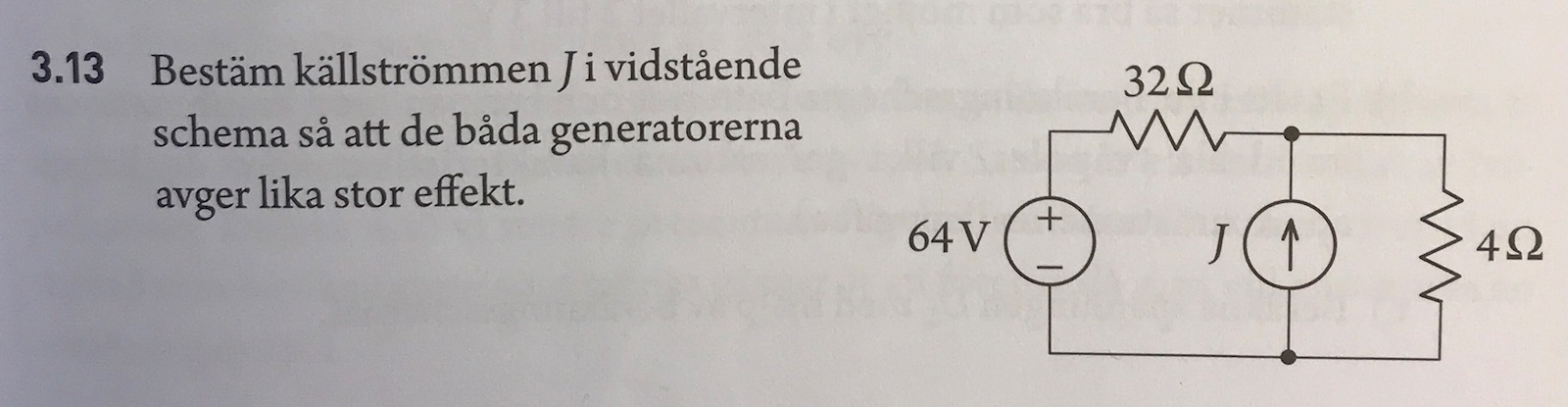

Hej! Jag förstår inte hur jag skall tänka på följande uppgift:
Där jag har gjort följande:
Har försökt förstå mig på en gammal tråd om samma uppgift men tyvärr lyckas jag inte att förstå den häller...

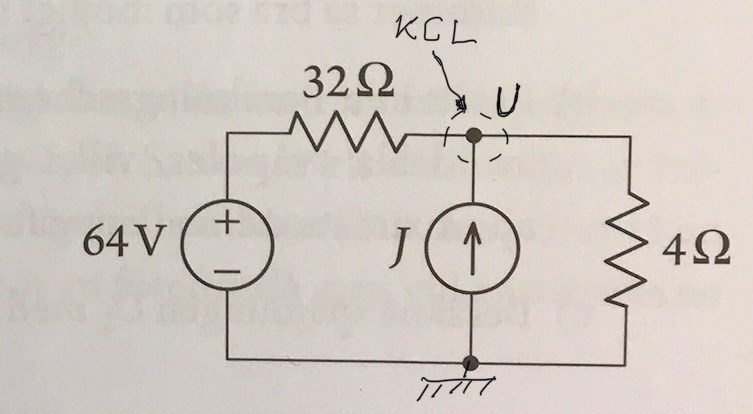

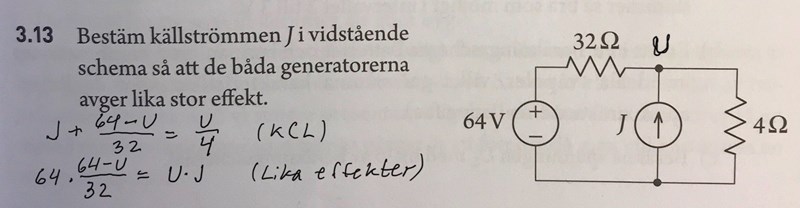

Jorda undersidan på strömkällan. Kalla potentialen på andra sidan strömkällan för U. Teckna KCL för den inringade noden med variablerna U och J. Skapa en andra ekvation som säger att strömkällans avgivna effekt är lika stor som spänningskällans avgivna effekt (också med de två variablerna U och J).

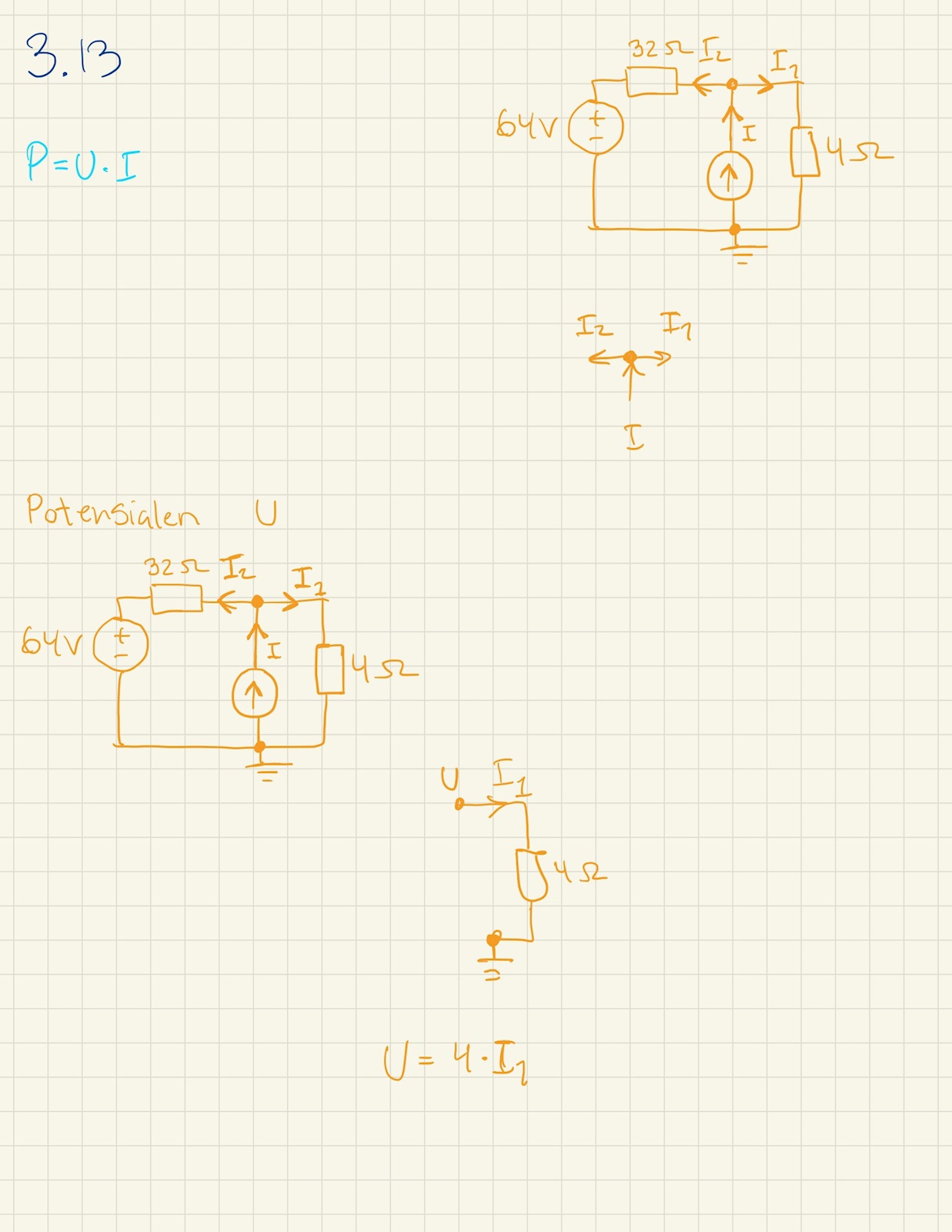

humm gjort följande:
Förstod dock inte hur jag skulle göra KCL med U och J. Och på
kapa en andra ekvation som säger att strömkällans avgivna effekt är lika stor som spänningskällans avgivna effekt
Gissar jag U=J (eller det kanske är för lätt...)

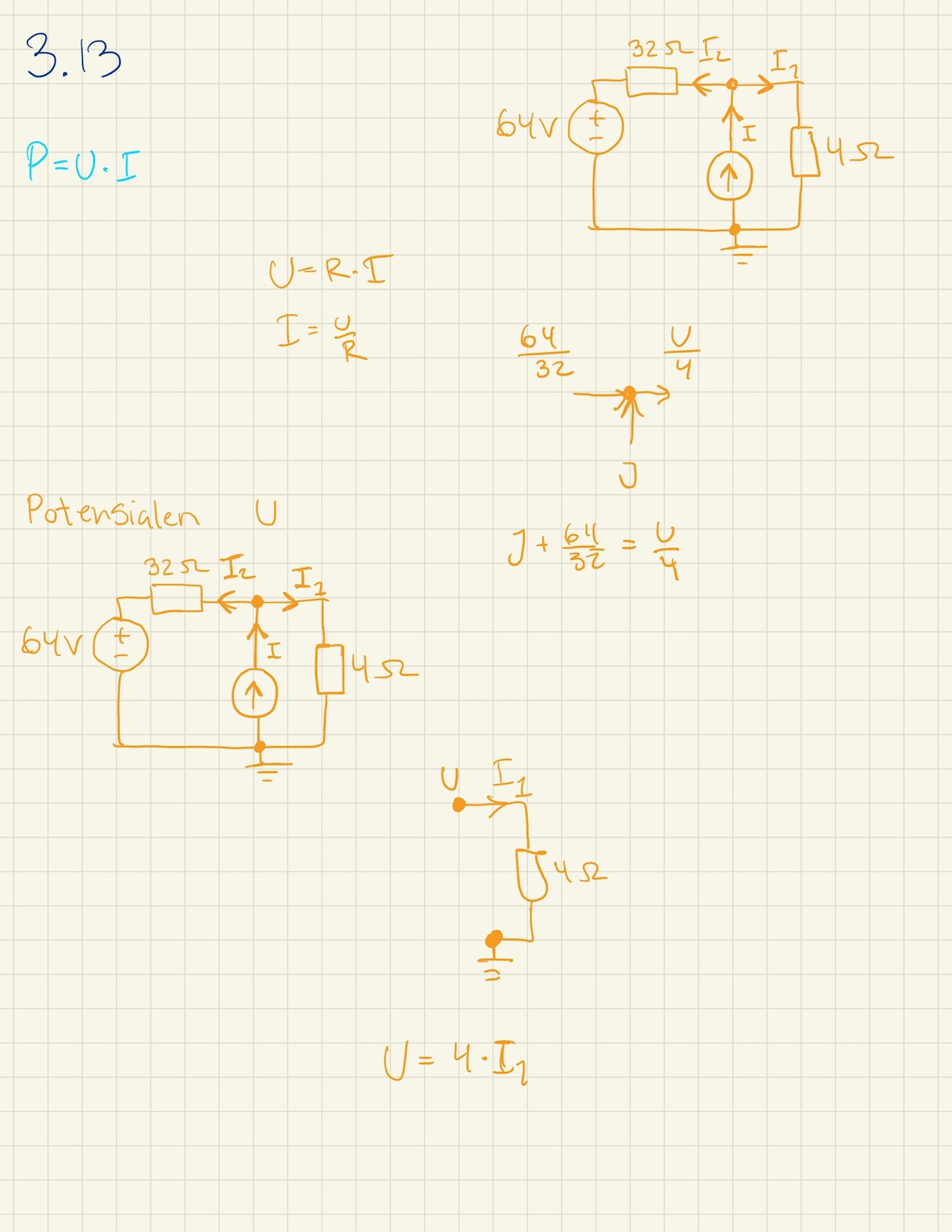

Har börjat på något föröskt till KCL men får det inte till riktigt vad du har gjort:

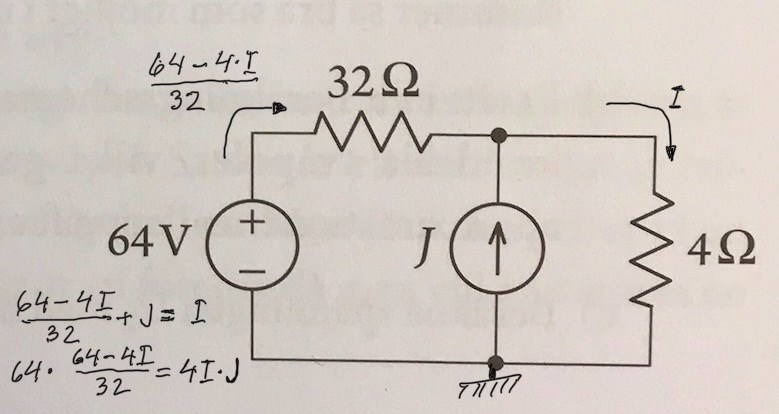

Om du hellre vill räkna med I och J istället för U och J, så går det också bra.
hummm.... hänger tyvärr inte riktig med på varför U/4 borde inte strömmen gå ner i jord?
