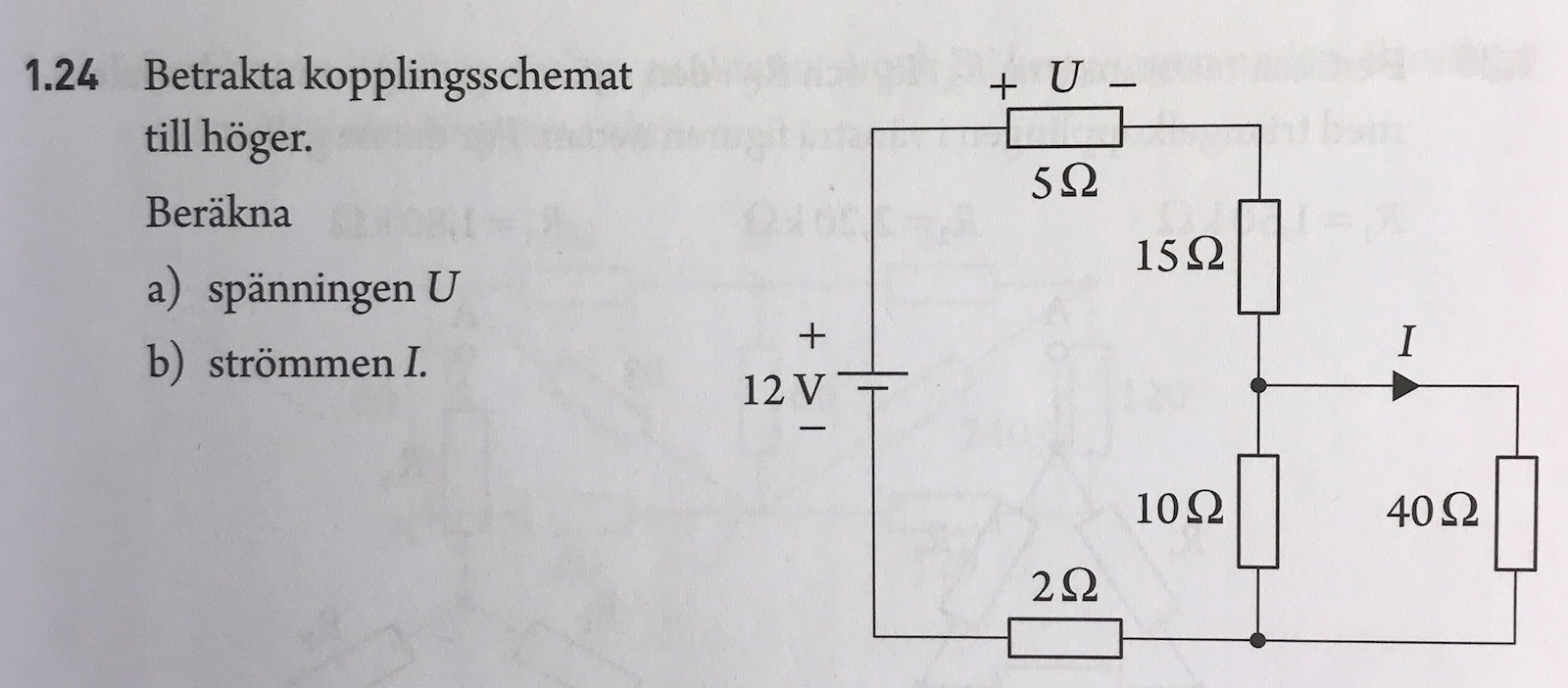

Analog elektronik, Beräkna strömmen. (L.Bergström 1.24b)

Strömmen I går genom $40\mathrm{\Omega}$-motståndet, som du ritat har du markerat I som den totala strömmen i kretsen, och det är ju inte samma sak.

Men du skulle kunna använda $I$ från a) och bestämma spänningen över $8\mathrm{\Omega}$-motståndet och sedan göra en strömdelning över $10\mathrm{\Omega}$- respektive $40\mathrm{\Omega}$-motstånden.

Humm, det är "andra alternativet" som jag tänker att jag hade löste det på:

Vilket till slut gav rätt svar (eller så hade jag en väldig tur), däremot förstår jag inte varför spänningen blir 10V?

Du har gjort en strömdelning och räknar ut andelen av strömmen som flyter genom $40\mathrm{\Omega}$-motståndet.

4/5 av strömmen flyter genom $10\mathrm{\Omega}$ och 1/5 av strömmen flyter genom $40\mathrm{\Omega}$. Notera att strömmen genom det mindre motståndet är större än strömmen genom det större motståndet (mer motstånd mindre ström!)

Strömmen du markerat som $I_x$ är den totala strömmen, vill du göra den första beräkningen blir det

$\frac{12-2}{15+8+2}=0.4\mathrm{A}$

dvs det ligger 2V över $5\mathrm{\Omega}$-moståndet och 10V över de andra motstånden  $(15+8+2)$

ahh! Nu hänger jag med, tack!
