Analog elektronik, Beräkna strömen med visardiagram och komplexa metoden. (L.Bergström 8.10)
Hej! Har lite problem med följande uppgift:

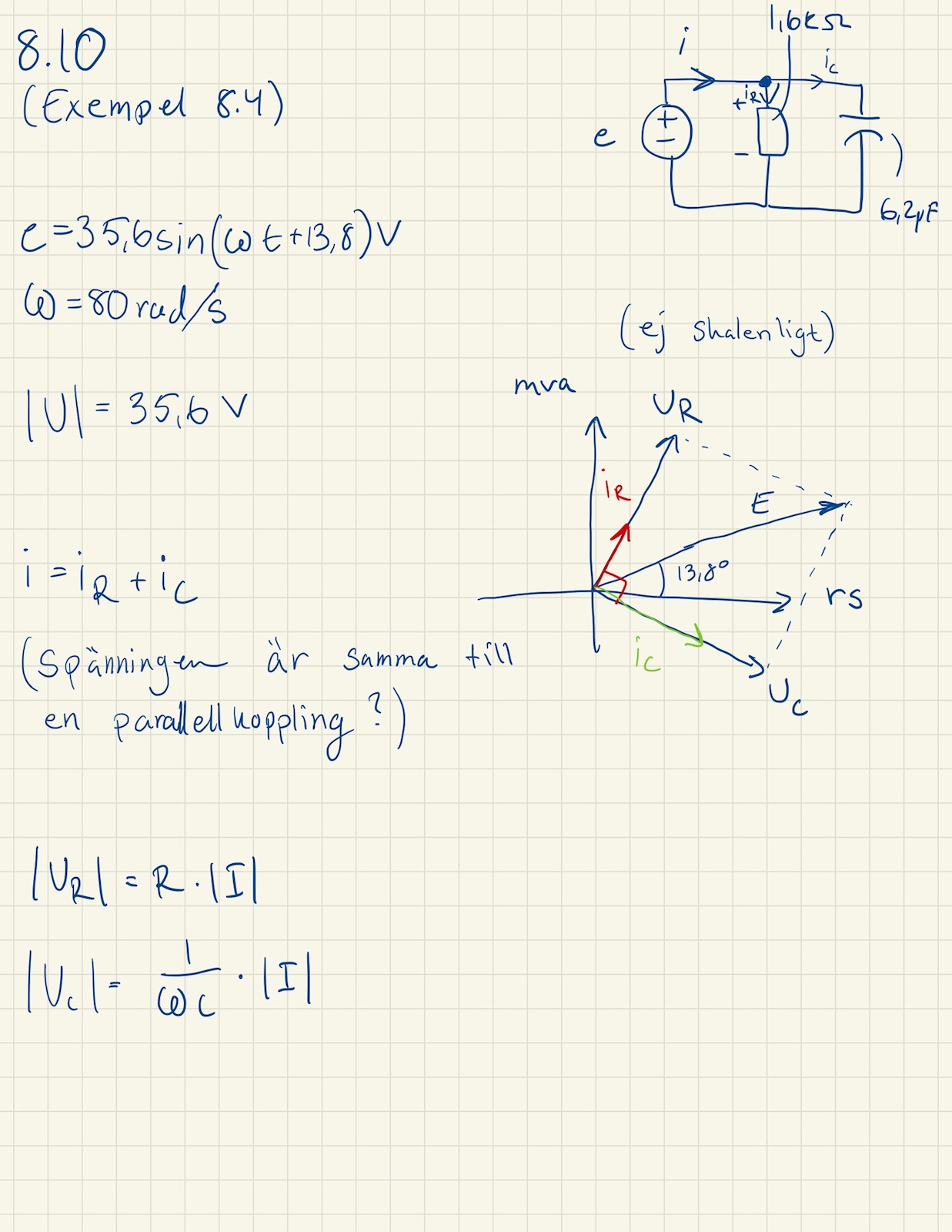

Där jag har gjort följande:
Dels undrar jag om likt för en direktströmskälla, att spänningen är lika över alla resistorer i växelströmsfallet också? Samt om mitt visardiagram är rätt.
Nej, visardiagrammet är inte rätt. Det finns en enda spänning, spänningen e. Däremot finns det tre strömmar; den sökta strömmen i och dess två delkomponenter iR och iC.
Börja med
1/Z = 1/R + jωC = (1/R)•(1 + jωRC)
i = e/Z = e•(1/Z) = (e/R)•(1 + jωRC)
Försök sedan att rita i och e i visardiagrammet.

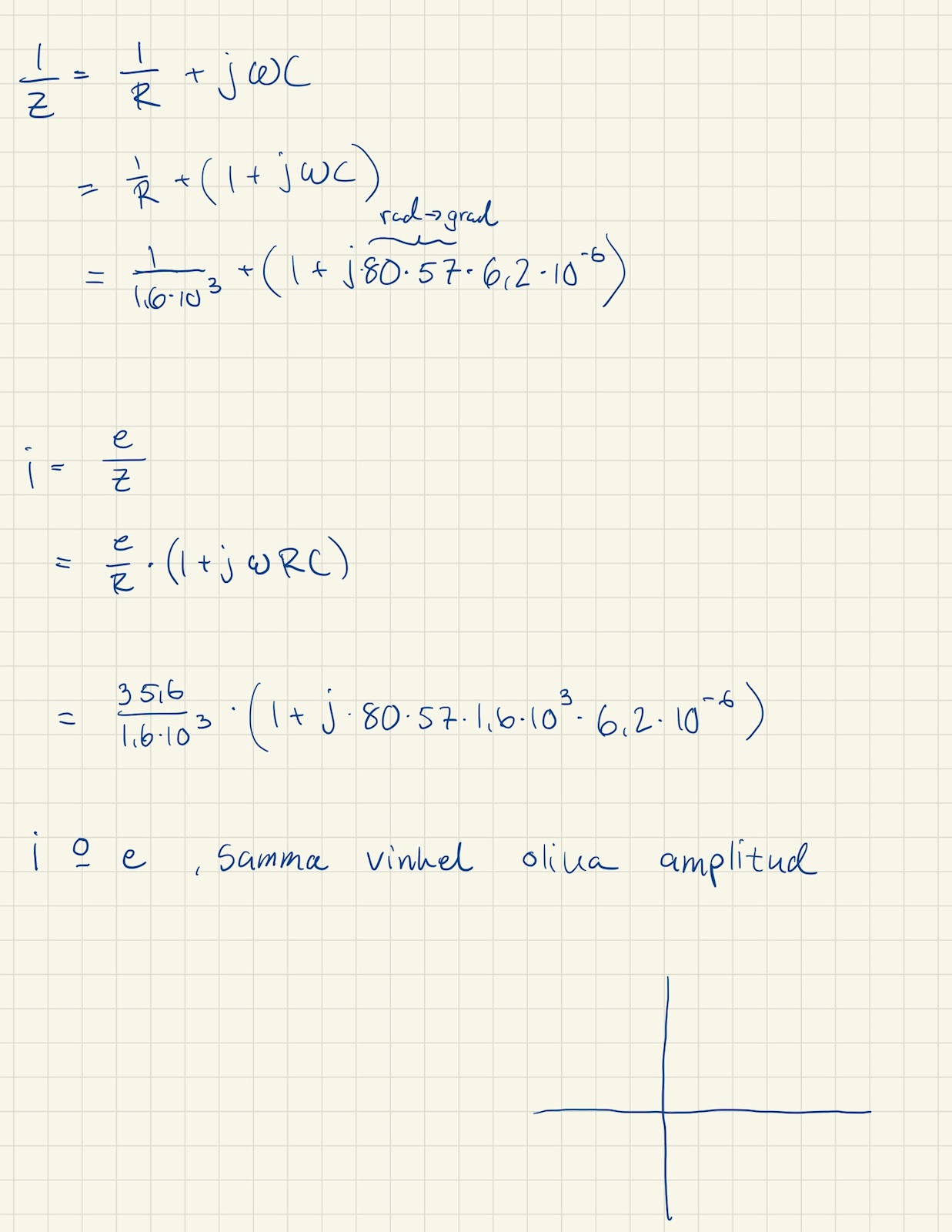

Humm.... Hänger inte riktigt med vart sambanden kommer ifrån men gjorde i alla fall följande även om jag känner mig ganska vilsen:
Nej, strömmen i och spänningen har inte samma vinkel. Strömmen genom resistansen och spänningen har samma vinkel.

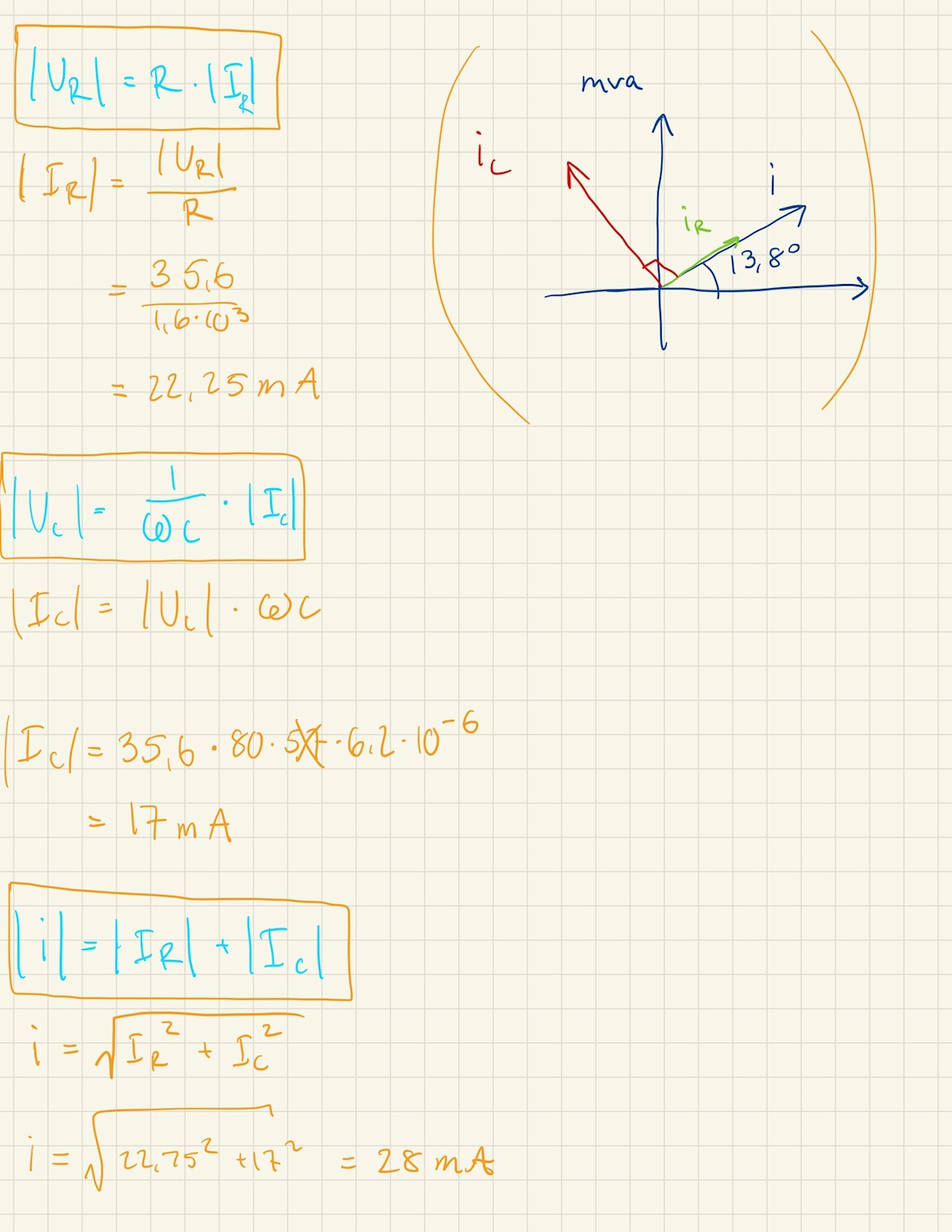

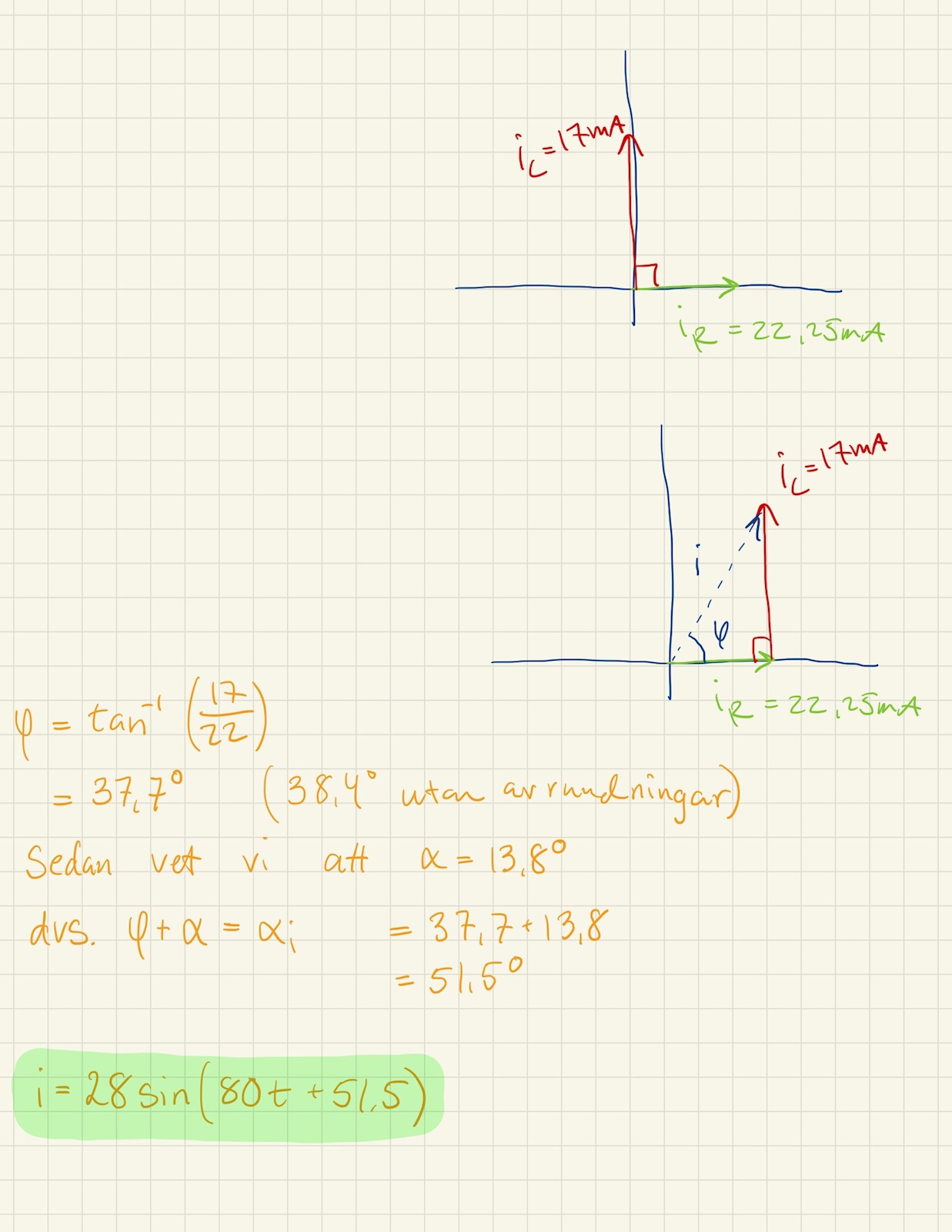

Humm.... Blev inte riktigt klok på förra kommentaren men gjort följande efter lite youtube och läsning i denna tråd:
Men känns som jag har gjort något helt annat än vad du nämnde, så vet ej om detta är "den komplexa metoden".
Dina två senaste ark ser bra ut. Tänk bara på att amplituden på i är 28mA, inte 28A.
ah, givetvis! Tack!
