ChocolateTerrain 388
Postad: 12 nov 13:17

Analog elektronik, Beräkna spänningen och strömmen. (L.Bergström 3.11)

Hej! Förstår inte riktigt vad jag har gjort fel i följande uppgift:



Där jag har gjort följande:

Tack på förhand!

JohanF 5670 – Moderator
Postad: 12 nov 18:16

Hej!

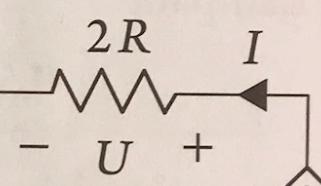

Du har skrivit att spänningskällan är 3U. Står det i uppgiften?

Sedan gör du antagandet att strömmen I flyter genom 2kohm-resistorn, vilket du sedan visar med kcl, att I1 inte alls är samma som I.

ChocolateTerrain 388
Postad: 13 nov 09:35 Redigerad: 13 nov 09:35

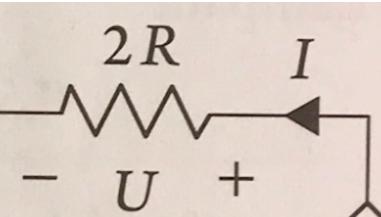

Oj! Råkade klippa bilden för mycket men japp det är 3U i uppgiften:

Efter min potential vandring är blir det ganska oklart försökte efterlinka ett exempel i boken, men (såg ju i facit) att det inte fungerade.

tog bort det som var en direkt kopia av exempel för att kanske göra det lite mer tydligt vad jag kört fast. (och ändrade utefter din kommentar)

Jan Ragnar 1947

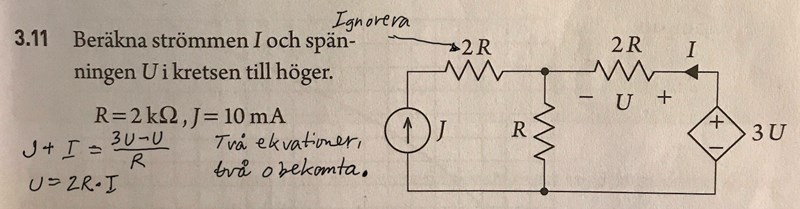

Postad: 13 nov 11:59

JohanF 5670 – Moderator
Postad: 13 nov 12:50
ChocolateTerrain skrev:

Oj! Råkade klippa bilden för mycket men japp det är 3U i uppgiften:

Efter min potential vandring är blir det ganska oklart försökte efterlinka ett exempel i boken, men (såg ju i facit) att det inte fungerade.

tog bort det som var en direkt kopia av exempel för att kanske göra det lite mer tydligt vad jag kört fast. (och ändrade utefter din kommentar)

Du behöver ett samband till för att lösa de obekanta, eller hur?

ChocolateTerrain 388
Postad: 21 nov 08:39

Jaa och tyvärr vet jag inte riktigt vilket... :/

Jan Ragnar 1947

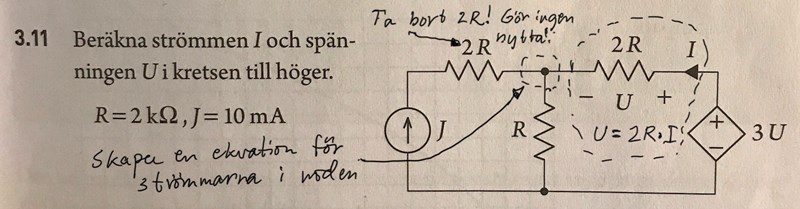

Postad: 21 nov 11:30

JohanF 5670 – Moderator
Postad: 21 nov 13:14
ChocolateTerrain skrev:

Jaa och tyvärr vet jag inte riktigt vilket... :/

Det här:

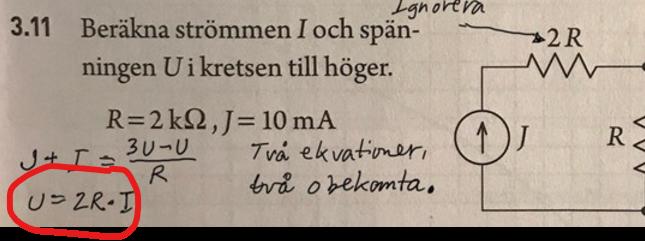

Vilket är vad Jan-Ragnar har skrivit här:

ChocolateTerrain 388
Postad: 21 nov 13:43

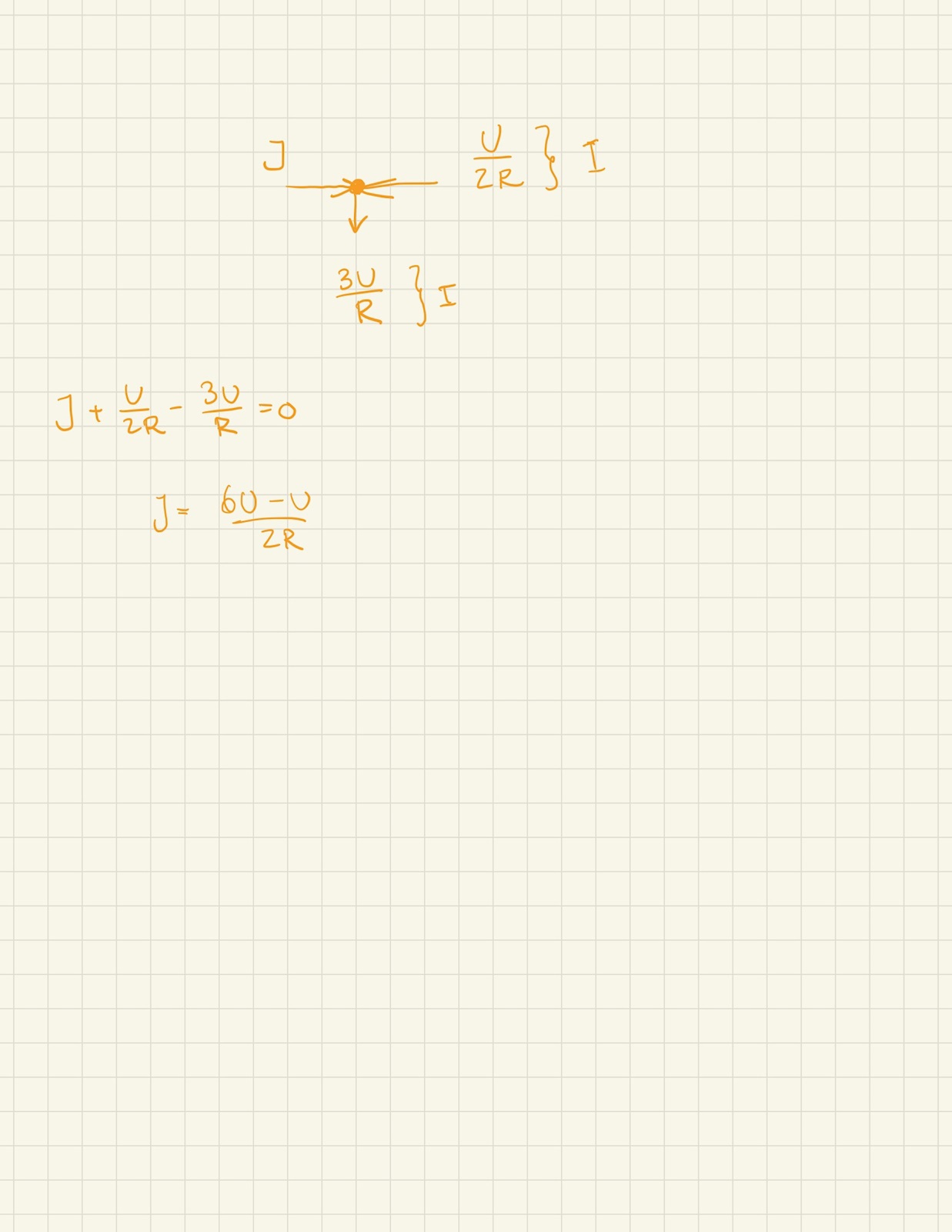

Humm, har lite svårt att göra den första ekvationen (annars förstår jag) gjorde följande:

Jan Ragnar 1947
Postad: 21 nov 13:54

J = 3I

I = J/3 = 10/3 = 3,3 mA

ChocolateTerrain 388
Postad: 21 nov 14:11

Nu var jag kanske lite otydlig ser jag, jag förstår inte riktigt hur vi får fram att J+I=3U-UR

Jan Ragnar 1947
Postad: 21 nov 14:37

Vänsterledet är de två horisontella strömmarna som möts.

Högerledet är den vertikala strömmen genom R.

ChocolateTerrain 388
Postad: 22 nov 09:59

hummmm, jaa men får tyvärr inte riktigt till KCL:n

Jan Ragnar 1947
Postad: 23 nov 11:17

ChocolateTerrain 388
Postad: 26 nov 08:01

Jaha! Glömde nog helt bort att ta bort det ena "U"et samt att det är resistansen av "den nya ledningen" (dvs. R). Tack!
